工业级USB2.0方形法兰面板数据插座

　　在工业控制柜、演播室音视频矩阵、测试台架、车载改装面板这类需要频繁插拔外设的场景里，普通后置主板直出的USB口往往藏在设备深处，插U盘、调试线、采集模块时要探身到机柜后方，既不方便也容易因为拉扯线缆把主板接口掰松。这款D型面板安装的USB2.0插座，就是为了解决这个痛点做的前置转接结构件。

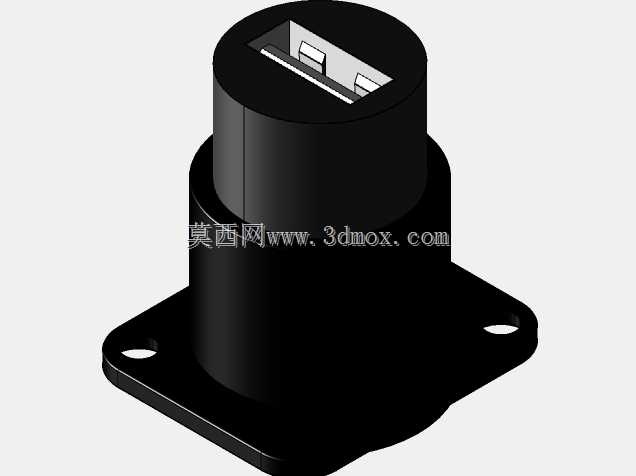

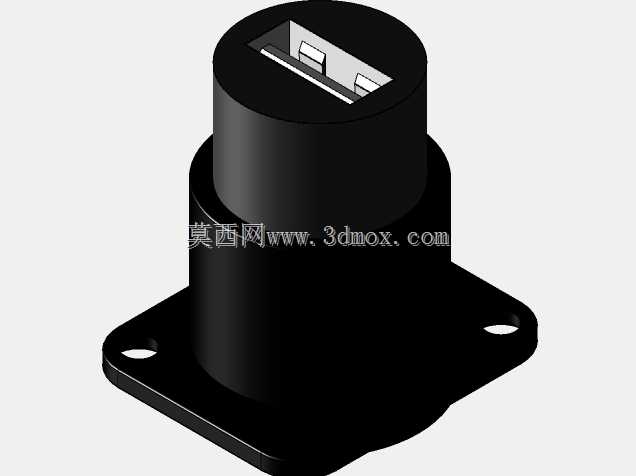

　　从整机布局的角度看，这类插座走的是标准机柜面板开孔路线，前端方形法兰带两个对角布置的沉头安装孔，法兰贴合在面板外侧，后端圆柱形筒体穿过面板预留的圆孔，从机柜内侧用配套螺母锁紧，整个安装过程不需要额外打异形孔，面板开孔只需要按筒体外径加工一个整圆，两个螺丝孔位对角分布，和市面上常见的卡侬座、RJ45面板座、HDMI面板座的安装孔距完全通用，同一块面板上可以混装不同类型的接口，开孔工装不用换，钣金加工的时候一次走刀就能完成所有接口位的加工，大幅减少车间备料和加工的工序种类。

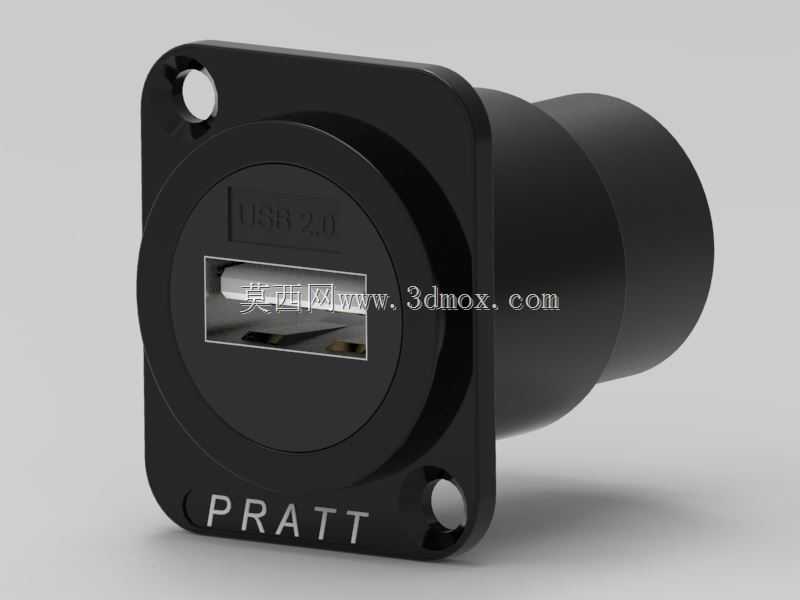

　　实际使用中，接口前端面和法兰面基本齐平，USB公头插入之后，插头外壳不会突出面板过多，机柜关门的时候不会和门板内侧的走线槽发生干涉。法兰四个角做了圆角过渡，没有尖锐的铣削棱边，操作人员在机柜前面插拔设备的时候不会被边角刮手。筒体后端是预留的线缆压接和尾柄空间，内部可以容纳USB-A母座的塑胶本体、四个信号焊片以及屏蔽层接地弹片，后端出线位置可以做灌胶固定或者套热缩管防护，长期在有振动的设备上使用，焊点不会因为线缆晃动出现脱焊。

　　做结构建模的时候，首先要锁定的是安装边界：法兰的外轮廓尺寸要覆盖面板开孔周边的区域，保证锁紧之后法兰不会从开孔里窜出去；筒体的外径要和面板开孔之间留出合理的间隙，间隙太小钣金件的公差累积会导致插座装不进去，间隙太大又会出现插座在孔里晃动，一般单边留0.1到0.2毫米的配合间隙最为合适。前端USB插口的位置要严格对齐标准USB-A母座的开口尺寸，插口四周的挡边要留出公头外壳插入的导向斜角，公头斜着插进去的时候能顺着导向滑正，不会把母座内部的塑胶舌片捅歪。

　　材质选型上这类插座外壳一般采用锌合金压铸或者硬质阻燃尼龙注塑，金属外壳的版本可以把屏蔽层直接和法兰连通，安装到钣金机柜上之后整个接口的屏蔽层和机柜壳体连为一体，在工业现场有变频器、伺服驱动器这类强电磁干扰源的环境里，USB传输的信号不会被外界电磁噪声打断，避免出现U盘识别失败、调试数据丢包的问题。塑胶外壳的版本成本更低，适合用在没有强干扰的民用设备、演播室桌面面板上，绝缘性能更好，不会因为面板表面意外带电影响外接设备。

　　从接口的功能特性来看，它只承担USB2.0的全速数据传输和500毫安以内的供电转接，四个引脚分别对应电源、差分数据正负、地线，内部走线长度控制得很短，差分线的等长设计很容易保证，不会因为引线过长导致USB2.0的高速信号出现反射，传输稳定性和主板原生接口没有明显区别。日常维护的时候，如果长期插拔导致母座接触不良，只需要从机柜内侧松开锁紧螺母，把整个插座从面板前面顶出来，更换新的插座即可，不需要拆开整台设备的主板，售后维护的效率提升非常明显。

　　在三维建模过程中，还要重点核对插接口的深度：公头插入之后，公头前端的接触弹片要完全和母座触片贴合，插入行程不能过浅导致接触电阻过大，也不能过深把公头顶到内部的焊线位置。法兰上的安装沉孔要保证螺丝拧入之后螺丝头完全沉入法兰表面，不会突出刮擦插拔的线缆。整个零件的所有拔模角度、壁厚过渡都要符合压铸或者注塑的工艺要求，壁厚不均匀的位置容易在成型的时候出现缩痕，影响外观和装配精度。这类接口看似是很小的结构件，但在整台设备的人机交互环节里，是操作人员每天都会接触到的部位，尺寸细节的合理性直接决定了整机的使用体验。
