工业面板式HDMI高清数据对接插座

　　在广电演播室机柜、工业测试台架、固定式音视频矩阵设备、机床操作终端这类需要长期布设高清信号线路的场景里，外露的普通HDMI线材插头很容易因为拖拽、误碰、反复插拔出现接口松脱、针脚变形、线材根部折损的问题，这款方形法兰固定的D型面板插座，就是专门为解决这类工程布线痛点设计的中转对接构件。

　　从实际装机的使用逻辑来看，它不需要直接把外接HDMI线插在设备内部的主板接口上：插座通过面板开孔固定在机柜面板、设备外壳或者墙面布线盒上，背部的插接口对接设备内部预制的短跳线，前端外露的标准HDMI母口留给外部临时接入的高清信号线，相当于在设备内外线路之间做了一层物理隔离。现场插拔外接信号线的时候，所有外力都由面板上的金属法兰座承担，不会拉扯到机箱内部焊接在电路板上的原生接口，哪怕现场施工人员频繁插线、挪动线材，也不会把主板上的贴片接口扯掉，大幅降低了设备后期维护的接口更换成本。

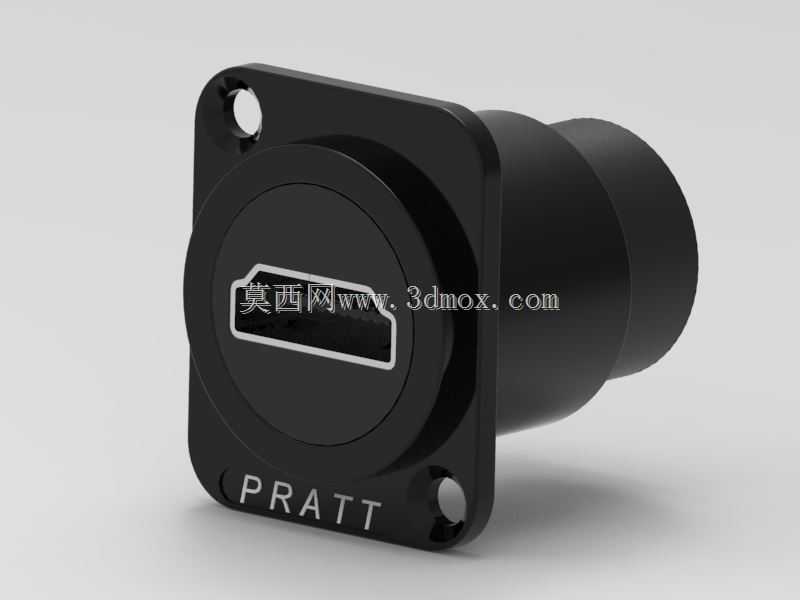

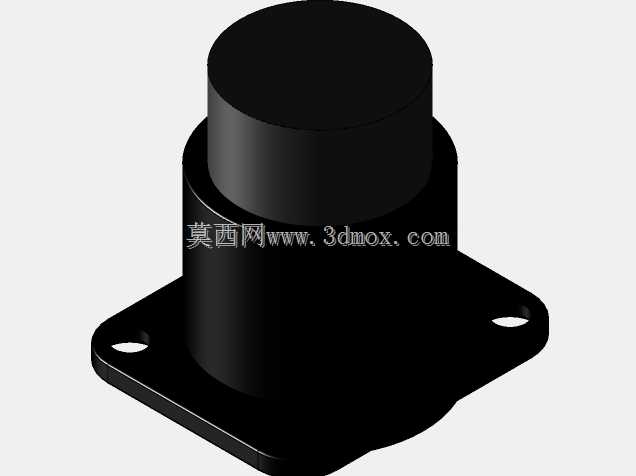

　　结构设计上，前端的方形法兰盘四个角预留了沉头安装孔，既可以用螺丝从正面直接锁附在面板外侧，也能适配行业通用的D型面板开孔规格，和同系列的RJ45网络插座、USB接口、卡农音频座排布在同一组机柜面板上时，开孔尺寸、安装间距完全统一，不需要为不同类型的接口单独开模打孔，整排接口装配完成后面板齐平，视觉规整也方便现场布线标识。法兰盘和后方的圆柱形护套做了阶梯过渡，圆柱段穿过面板开孔之后，外壁和开孔之间预留了合理的装配间隙，就算面板下料的时候开孔存在小范围的尺寸公差，也能顺利装入，不会出现卡滞装不上的情况。

　　接口端的金属屏蔽围边做了凸起导向，HDMI公头插入的时候会顺着围边的倒角自动对准母座针脚，不会出现插偏把内部塑针顶弯的问题；插座本体采用硬质绝缘工程塑料注塑成型，前端面印刻的品牌标识区域做了下沉处理，长期擦拭面板、现场摩擦也不会把标识磨掉。后方的圆柱护套把内部接线端子完全包裹在内，既可以阻挡车间里的粉尘、飞溅的切削液顺着面板缝隙渗进设备内部，也能对内部对接的跳线接头起到限位作用，避免设备运输震动的时候内部跳线松脱。

　　做整机结构布局的时候，工程师需要提前预留安装边界：法兰盘的方形外轮廓要在面板正面留出足够的螺丝锁附空间，两个对角安装孔的中心距要和开孔尺寸匹配，面板后方要留出圆柱段的伸入空间，同时要给背部插装的HDMI跳线预留线材弯折半径，不能让线材在机箱内部硬折顶住其他板卡。和直接在面板上开孔露出自带线材的母头相比，这种法兰固定式插座的抗震动能力更强，在车载移动演播设备、移动式工业检测机柜这类伴随颠簸的使用场景里，接口不会因为震动出现接触不良、信号断连的问题。

　　针脚对接的接触面做了镀金处理，反复插拔数百次之后依然能保持稳定的导通性能，高清视频信号传输的时候不会因为接触电阻过大出现闪屏、花屏、信号丢包的情况。插座整体没有多余的外露凸起，法兰盘贴合面板安装之后，前端面仅高出面板很小的距离，设备机柜并柜堆放、搬运推移的时候，不会凸出的接口被磕碰断裂。针对不同的设备外壳厚度，法兰安装结构也能适配一定范围的板厚，薄到1.5毫米的钣金面板，厚到5毫米的塑料设备外壳，都可以通过选配不同长度的锁附螺丝完成固定，不需要额外定制转接衬板。在音视频系统集成、工业人机界面升级、老旧机柜接口改造这类项目里，这类标准化面板插座可以大幅简化现场布线的施工难度，把原本需要在机箱内部反复整理的高清线路，变成前后即插即用的对接形式，后期线路故障排查的时候，只需要更换外部跳线或者面板插座，不需要拆开设备机箱触碰内部电路板，维护效率提升非常明显。建模过程中所有配合尺寸都参照实物测绘，法兰安装孔位、接口插接尺寸、后方护套外径都和实际量产件完全一致，结构工程师做面板开孔设计、整机装配干涉检查的时候，可以直接调用模型核对布局，不用反复测量样品调整开孔参数。
