六类RJ45方形面板式网络对接插座

　　这款方形法兰安装的RJ45六类网络对接座，在机柜布线、舞台音视频设备、工业控制柜以及测试台架上的使用频率相当高。现场布线时最常见的痛点，是网线直接从设备外壳开孔穿入再压水晶头，既不美观，也无法在面板侧形成规整的插拔界面；采用这种D型法兰座之后，箱体外侧是一个标准RJ45母口，内侧同样为母口，柜内短跳线与外部进线分别在两侧对接，检修时拔插任意一端都不用重新压接水晶头，链路维护效率明显提升。

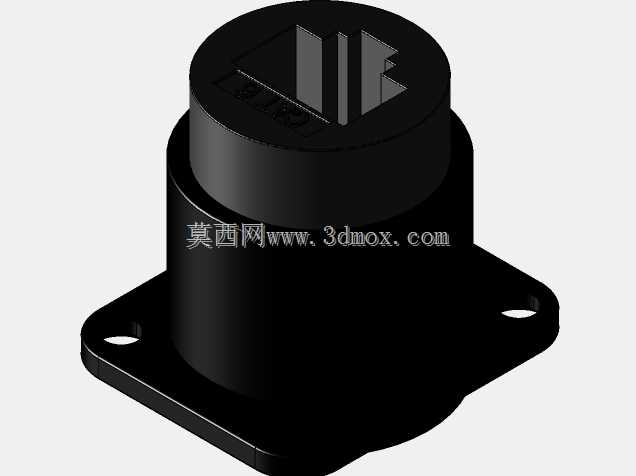

　　从结构上看，整件分为前端法兰盘、中部密封筒体与后部插芯容纳腔三段。前端法兰近似方形，四角做了圆角过渡，两个对角位置布置沉头安装孔，孔位对应行业内通用的D型面板开孔间距，开孔尺寸与常见HDMI、USB、卡侬面板座保持一致，这意味着同一块面板可以混装不同类型的接口，开孔模板通用，钣金加工时不用为每种插座单独出图。法兰正面略突出于安装面板，背面筒体穿过面板开孔后由内侧螺母或直接靠螺钉压紧固定，筒体外径控制在开孔间隙范围内，保证装入时不与孔壁干涉。

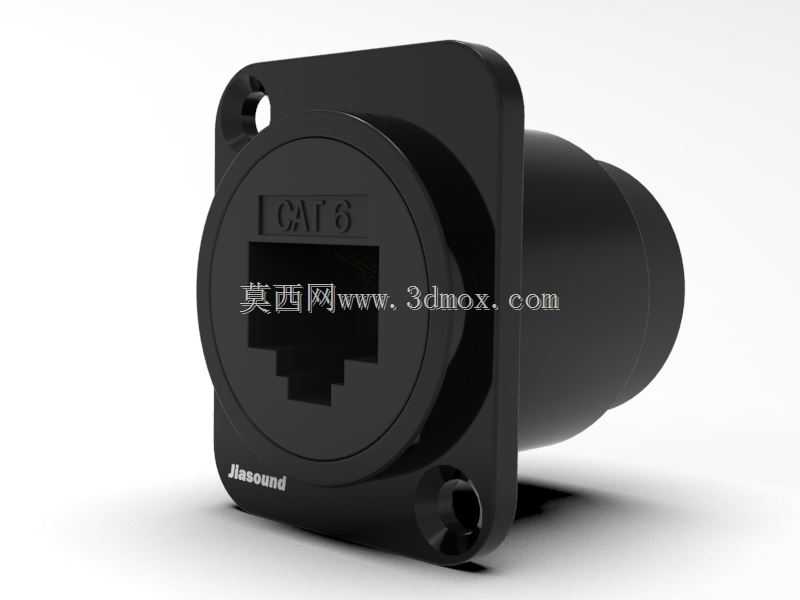

　　正面接口区域是RJ45母座的典型轮廓，上方模印有CAT6标识，标明该座满足六类传输等级，内部八芯接触件按千兆以太网接线排布，支持1000BASE-T链路，短距离内也可承载万兆传输。插口下方留有品牌标识位，模腔文字区域在建模时以凸起特征处理，便于后续做丝印或模具刻字替换。插口周围的环形凸台一方面增强正面刚性，另一方面在选配防水帽或防尘盖时提供定位止口。

　　建模过程中需要重点把控几处配合边界。其一是法兰盘与面板的贴合面，该面平面度直接决定安装后是否翘曲，螺钉锁紧区域局部加厚，避免沉头孔处因拧紧力产生凹陷。其二是中部筒体壁厚，插座本体多为锌合金压铸或工程塑料注塑，筒体既要容纳后部插芯模块，又要在面板开孔中起到径向定位作用，壁厚过薄会导致压铸充型困难或注塑缩水，过厚则浪费材料并延长冷却周期。其三是后部插芯腔的卡扣槽，RJ45模块从后方推入后依靠弹性卡扣固定，槽位深度与导向筋位置必须和标准模块吻合，装配后模块不应有轴向窜动。

　　安装边界方面，法兰盘外形覆盖范围略大于面板开孔，两个安装孔中心距沿用系列化D型座的通用尺寸，螺钉选用M3规格即可满足紧固要求。面板后侧需要预留筒体长度加上插尾跳线弯曲半径，网线水晶头插入后尾部护套会再向后伸出一段，柜内布线时这段空间不能被线槽或其他器件遮挡，否则跳线会处于强迫弯折状态，长期使用会影响六类链路的回波损耗指标。法兰盘厚度方向突出面板的高度较小，设备叠放或运输时不易被磕碰，这也是面板式接口相比外露跳线的一个实际优势。

　　使用场景上，这类插座在演出行业的流动机柜里几乎是标配，灯光控制台、数字调音台、网络交换机的背板都需要大量网口出口，法兰座把频繁插拔的磨损集中在可更换的插座上，保护了设备内部交换机端口；工业现场的控制柜里，它配合屏蔽水晶头可构成相对完整的屏蔽链路，金属筒体对电磁干扰有一定隔离作用，适合PLC组网、工业相机、视觉检测设备的以太网连接；办公与机房场景则用于墙面信息面板、桌插以及测试工位的接口延伸。三维建模时把法兰圆角、沉孔锥度、插口内部弹片避让腔以及后部卡扣细节逐一还原，装配体中再叠加面板钣金件与紧固螺钉，就能直接用于开孔校核、干涉检查与布线空间评估，对结构工程师做机柜布局和接口选型都比较实用。
