三爪式轴承拉拔器三维结构设计

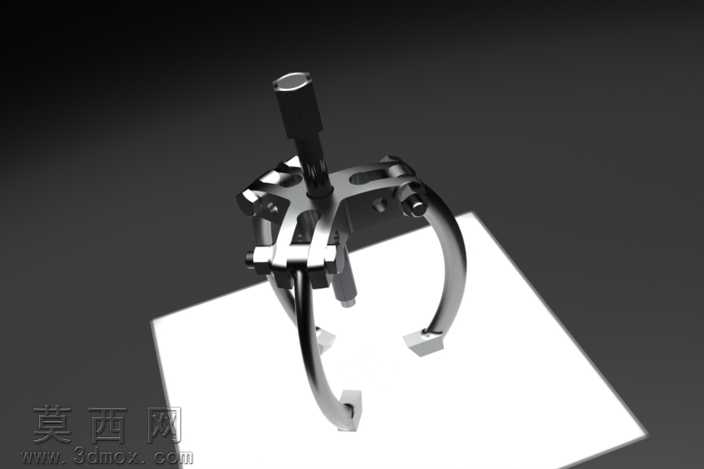

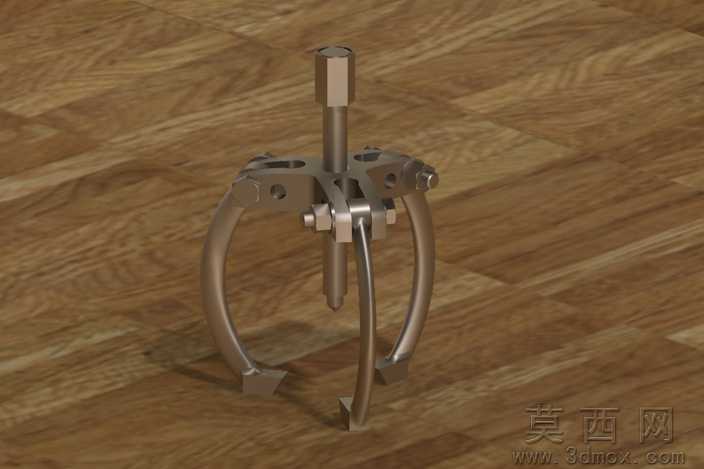

本作品为三爪式轴承拉拔器的三维建模设计成果，建模过程严格遵循机械维修工具的实际功能逻辑与尺寸规范，采用自顶向下的装配设计思路完成整体结构搭建。建模阶段首先完成中心施压螺杆的参数化绘制，针对螺杆的梯形传动螺纹进行精准特征建模，还原螺纹的牙型角、导程等关键参数，确保螺杆旋转进给的动作逻辑符合机械传动原理；随后完成顶部施压端头的结构设计，端头采用六角柱造型，匹配通用扳手的施力尺寸，同时做了边缘倒圆角处理，避免使用过程中出现应力集中开裂的问题。主体架体部分采用对称式三爪分布结构，建模时通过圆周阵列特征保证三个卡爪的安装位呈120度均匀分布，确保拉拔作业时受力均匀，架体与螺杆配合的中心螺纹孔做了同轴度约束，保证螺杆进给时无偏斜。三个活动卡爪采用铰接式结构设计，分别通过销轴与架体连接，建模时还原了卡爪的转动自由度，卡爪末端设计有向内弯折的勾型结构，能够牢固勾住轴承内圈或外圈的端面，避免拉拔过程中滑脱；卡爪的弧形臂身做了等强度结构优化，在保证结构刚度的前提下减少不必要的材料冗余，同时对臂身的弯折弧度进行反复调整，确保卡爪张开角度范围能够适配不同直径规格的轴承拆卸需求。渲染阶段采用金属材质体系，架体与卡爪部分赋予镀铬金属材质，调整材质的反射率与粗糙度参数，还原五金工具表面的亮面金属质感，同时添加细微的磨砂纹理避免材质表现过于塑料化；中心螺杆部分赋予发黑处理的合金钢材质，通过调整材质的漫反射颜色与高光参数，区分不同部件的表面处理工艺。场景搭建采用简洁的影棚式布光，通过主光源、补光源与轮廓光的组合，清晰展现拉拔器的结构层次与金属质感，背景采用渐变深灰色突出主体模型，地面添加柔和的阴影效果增强模型的立体感。整体设计完整还原了三爪轴承拉拔器的机械结构与工作原理，各部件之间的装配关系准确，活动部件的运动逻辑符合实际使用场景，可用于机械维修教学演示、工装工具设计参考等场景。
