带USB接头柔性数据传输线缆结构

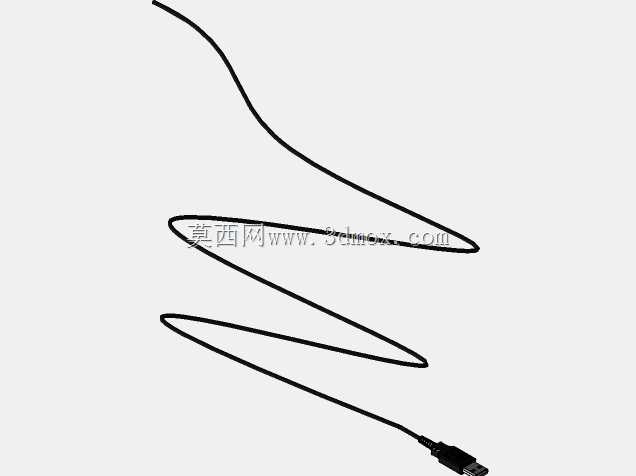

　　在消费电子、工业测控、桌面外设互联的现场布线里，带USB接头的柔性线缆是最常见的信号与供电互联载体，这套三维结构完整还原了线缆自然盘绕状态与端部接头的装配关系，可直接用于设备整机布线校核、外设连接方案演示以及线缆干涉检查。从实际使用场景来看，这类线缆承担着上位机与下位机之间的双向数据通讯，同时可为低功耗外设提供直流供电，常见于工业相机与工控机连接、传感器采集模块调试、鼠标键盘等桌面外设接入、便携式检测设备数据导出等工况，布线时往往需要随设备门体开合、滑台移动产生反复弯折，因此线缆本体的柔性走向与最小弯曲半径是结构设计中必须优先确认的边界。建模过程中没有将线缆简化为生硬的直线段，而是按照实物自然悬垂、

　　盘绕的形态拟合出连续平滑的空间曲线路径，曲线曲率过渡均匀，没有出现锐角折点，这一处理方式贴合橡胶护套线缆的实际物理特性——工程现场布线时，线缆弯折处若曲率过小，会导致内部铜芯反复受交变应力产生断芯，同时屏蔽层弯折过度会造成信号阻抗不连续，引发USB通讯丢包、传输速率下降等问题。端部USB接头部分按照标准接口的外形轮廓构建，接头外壳的插拔导向斜面、尾部防弯折护套的渐变过渡结构都做了还原，防弯折护套从硬质接头壳体向柔性线身平滑过渡，能够分散插拔牵引和反复弯折时的应力集中，避免线身在接头根部出现断裂。在整机设备的装配设计中，线缆的长度冗余、盘绕空间需要提前在三维环境中核验：当设备门板开启至最大角度时，

　　连接门板侧触控屏与柜内主控板的USB线缆不能被拉紧，需预留足够的弯曲余量；当滑台携带USB相机做直线往复运动时，随动线缆的弯曲半径不能小于线缆外径的六倍，同时拖链或走线槽内的线缆不能与周边金属棱边发生摩擦。这套模型呈现的多圈盘绕形态，可用于模拟设备包装运输状态下线缆的收纳布局，确认仓内收纳空间是否能够容纳盘绕后的线体，避免盘绕后的线缆与设备内部凸起的元器件、散热片发生挤压干涉。从结构分层来看，线缆内部包含电源芯线、差分信号芯线、金属屏蔽层与外被护套，三维建模时外轮廓按照成品线缆的实测外径绘制，接头部分的金属外壳、塑料绝缘件、接口胶芯的配合尺寸符合通用USB接口的装配公差，插拔方向的导向长度足够保证用户盲插时能够顺利对位，

　　不会出现接口歪斜顶坏针脚的情况。在做设备人机操作侧的布局时，USB接口的伸出位置需要距离设备安装面留有足够的手部操作空间，保证插拔时手指能够捏住接头壳体施力，而不是直接拉扯线身；线缆外被的材质选用耐磨耐弯折的橡胶材料，在有油污、切削液飞溅的工业现场，外被材质还需具备耐油耐老化特性，模型的外轮廓尺寸可直接用于走线槽开孔尺寸、线缆固定座选型的参考，固定线缆时的扎带位置不能过紧压迫线身，避免内部芯线被挤压变形影响信号传输。整套结构没有冗余的装饰特征，所有几何形态都服务于布线校核与装配验证，能够帮助结构工程师在设计阶段提前发现线缆长度不足、弯曲半径过小、运动过程中拉扯干涉等实际装配问题，减少样机试制阶段的布线返工。
