电脑主板散热用轴流机械风扇三维设计

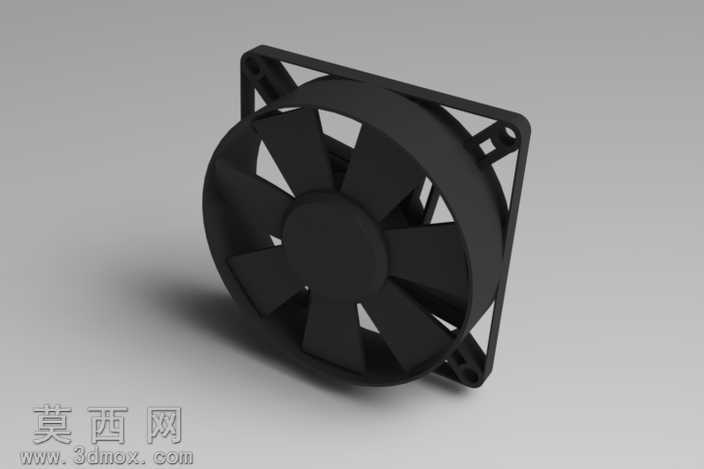

本作品为电脑主板及电子设备散热用轴流机械风扇的三维设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先从外框方形安装基座入手，精准还原标准120mm机箱风扇的安装孔位、边框厚度与边角加强筋结构，外框采用圆角过渡处理避免应力集中，同时预留出线槽位满足供电走线需求。扇叶部分采用七叶后掠式气动结构设计，每片扇叶的翼型截面、安装倾角、叶根过渡弧度均经过参数化调整，叶根与中心轮毂做一体化平滑衔接，既保证旋转时的结构强度，又优化气流导向效率降低风噪。中心轮毂为圆柱形包覆结构，内置电机安装位的限位卡槽，与外框之间预留均匀的转动间隙，避免运转时出现剐蹭问题。渲染阶段采用哑光黑色工程塑料材质，模拟ABS+PC合金注塑件的表面质感，添加细微的磨砂颗粒纹理还原真实产品的表面触感，场景搭建采用浅灰色无缝背景，搭配柔和的三点布光方案，主光从侧上方45度投射形成自然的投影，辅光补亮暗部细节避免结构死黑，轮廓光勾勒风扇外框与扇叶的边缘形态，清晰展现整体结构的立体感与装配关系。设计过程中充分考虑实际使用需求，外框的安装孔位匹配标准机箱、CPU散热器的通用固定规格，扇叶的动平衡结构做了对称化处理，保证高速旋转时的稳定性，整体结构无冗余设计，所有壁厚均匀符合注塑成型的工艺要求，既满足电子设备散热的气流输送需求，又兼顾生产制造的可行性与装配便捷性，可直接用于散热方案验证、结构教学演示或产品开模前的结构校核使用。
