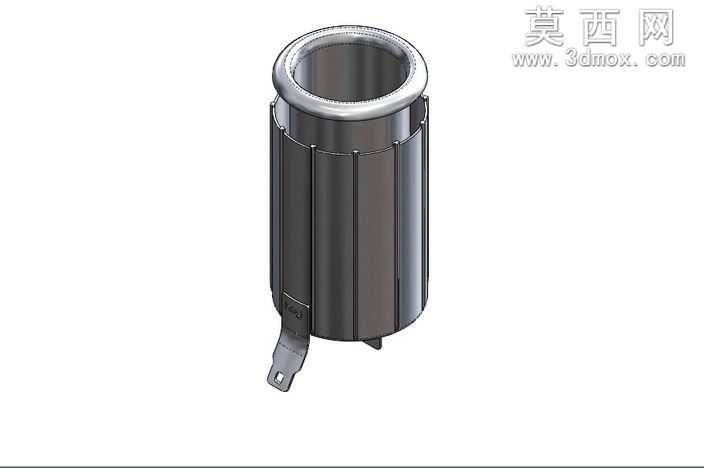

车载12V点烟器电源适配插座结构模型

本模型为车载12V点烟器电源适配器的三维结构建模成果，建模过程严格参照车用点烟器插座的实际量产尺寸参数，以保证结构还原度与装配合理性。建模阶段首先通过基准面定位绘制核心筒体的截面轮廓，采用旋转凸台命令生成主体金属内衬的基础形态，该内衬为导电核心结构，建模时预留了与外接取电插头匹配的内壁公差，保证插拔配合的松紧度符合车用配件的使用要求。筒体外部的绝缘防护套采用多段筋条式结构设计，建模时通过线性阵列命令生成周向均匀分布的纵向加强筋，既还原了实物的防滑散热结构特征，也通过筋条的厚度参数设置保证了外壳的结构强度，同时为内部金属构件预留了绝缘隔离间隙。模型底部的固定接脚采用钣金特征建模，还原了接脚的弯折角度与安装定位孔结构，可直接用于模拟产品在车内饰板上的卡扣安装或螺丝固定装配场景。材质渲染阶段，内部金属导电内衬采用抛光镍合金材质，调整金属粗糙度参数模拟车用接插件的耐磨导电金属质感，外部绝缘护套采用耐高温黑色工程塑料材质，添加细微的颗粒纹理还原注塑件的表面质感，底部接脚采用镀锌钢板材质，还原五金冲压件的哑光金属质感。结构设计上完整还原了点烟器适配器的双层嵌套结构，内层金属筒体承担正极导电与插头夹持功能，外层塑料护套承担绝缘防护与结构支撑功能，底部伸出的接脚分别对应正负极接线位，各部件之间的配合间隙严格按照车用电器的装配公差设置，可直接用于车载取电系统的装配干涉检查、电器布局模拟，也可作为车载配件设计的参考原型，适配车用12V供电系统的取电场景设计需求。
