单气源双路切换气动按钮阀三维结构

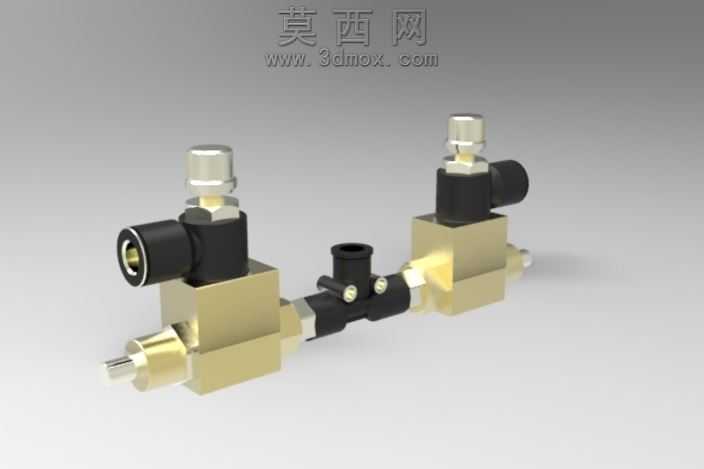

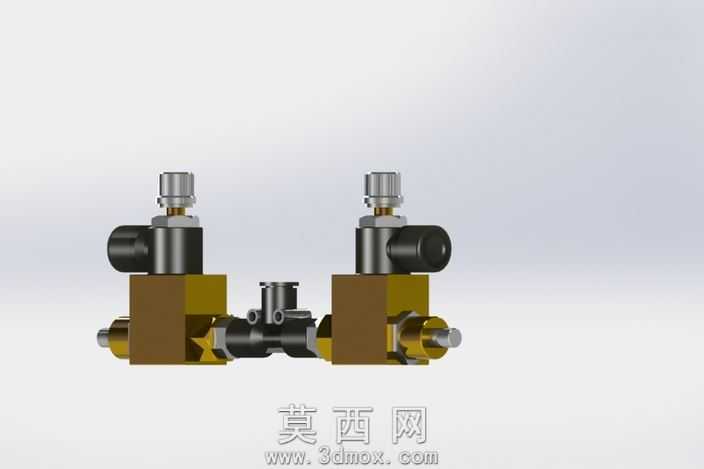

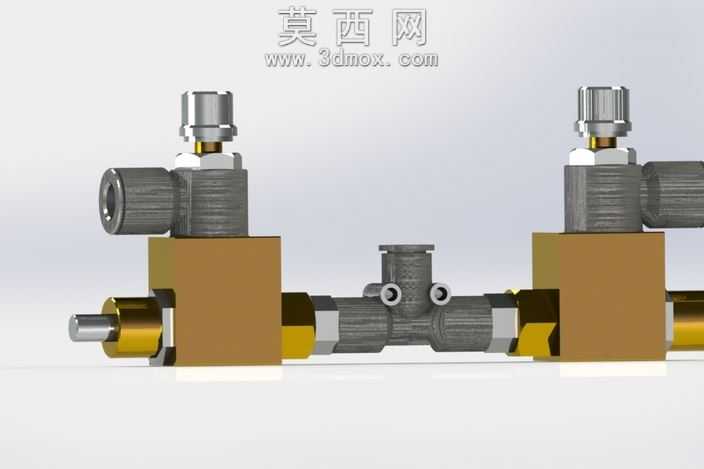

本作品为单气源双路切换气动按钮阀的三维建模成果，建模过程依托三维参数化设计逻辑完成，首先对气动按钮阀的功能需求进行拆解，明确其核心作用是将单路输入的压缩空气，通过按钮操作实现两个输出方向的气路通断切换，适配小型气动回路的气源分配场景。建模阶段先搭建整体装配基准，按照气路流向依次构建各组成零件：首先是底部的黄铜材质阀块主体，建模时严格还原阀块内部的气道开孔结构，保证各气道接口的同轴度与孔径尺寸符合气动元件通用连接标准，阀块的金属黄铜材质通过调整材质球的漫反射、粗糙度参数，还原出黄铜金属特有的暖金色金属质感与轻微的机加工表面纹理。其次构建阀块上方的黑色塑料材质阀体组件，包含按钮按压机构、气路快插接头结构，快插接头部分还原了卡簧、密封环的细节结构，保证接头与气管连接部位的结构合理性，黑色塑料材质调整为哑光带轻微磨砂质感的效果，与黄铜阀块的金属质感形成明确区分。随后构建阀组之间的连接管路、固定旋钮零件，连接管路还原了气动软管的黑色哑光质感，固定旋钮还原了顶部金属调节头的亮面金属质感。装配过程严格按照实际气动阀的装配逻辑进行配合约束，保证各活动部件的运动自由度符合实际操作逻辑：按钮按压行程、气路切换的动作路径均做了运动仿真层面的适配，可直观展示按下按钮后气路从单一切换至另一通路的工作过程。渲染阶段采用柔和的影棚布光方式，主光源从侧上方打亮模型主体，辅光源补全暗部细节，避免金属部分出现过曝的高光死白，同时添加微弱的环境反射效果，让黄铜材质的反光更具真实感，背景采用浅灰色渐变背景，突出阀组本身的结构细节，不添加多余装饰元素干扰结构展示。整体建模过程兼顾了外观还原与内部结构的合理性，所有零件的尺寸比例均参考实际同类型气动按钮阀的实物参数进行设定，既保证了外观的写实度，也可用于气动回路原理演示、产品结构展示等场景，清晰展现这类小型气动方向控制阀的组成结构与工作逻辑。
