单耳环式液压缸三维结构设计模型

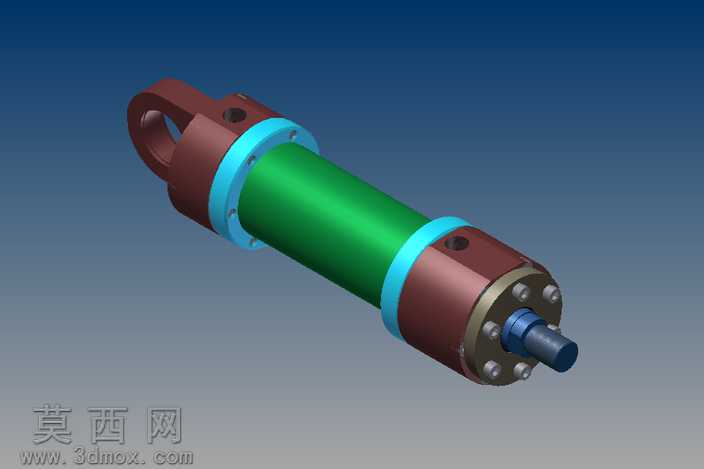

本模型为单耳环安装形式的液压缸三维设计成果，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循液压缸设计的常规尺寸规范，对各组成零件进行独立建模后完成总装配约束，还原了真实液压缸的装配逻辑与配合关系。模型整体结构清晰，从左端的单耳环安装端开始，依次搭建了缸头端盖、密封限位结构、缸筒主体、中间定位套、缸尾端盖、活塞杆伸出端等核心结构，各零件间的装配约束完全符合实际机械装配要求，可清晰展示液压缸的内部组成与外部连接逻辑。材质渲染方面，针对不同零件的实际材质属性做了区分设置：缸筒部分采用亮绿色金属质感材质模拟缸筒表面的镀层处理效果，两端端盖采用深棕褐色金属材质模拟铸钢件的表面质感，密封定位环采用亮蓝色工程塑料质感材质，活塞杆端部采用深蓝色调质钢材质，端盖紧固螺栓采用金属银灰质感，不同材质的色彩区分度较高，能够让观看者快速识别各部分的零件类型与功能分区。结构设计上，左端单耳环结构预留了铰接安装孔，用于液压缸与设备机架的铰接连接，可满足工作过程中的小幅摆动需求；缸筒与两端端盖采用法兰螺栓连接形式，端盖周向均匀布置紧固螺栓，保证缸体连接的密封性与结构强度；活塞杆伸出端做了轴径台阶设计，可用于连接外部负载，同时预留了密封件安装位置，能够体现液压缸的动密封设计思路；缸体上的油口位置做了简化示意，可直观展示液压缸的进出油通路位置。建模过程中对各零件的倒角、退刀槽等工艺结构做了合理简化，在保证结构展示效果的同时避免了不必要的特征冗余，整体模型装配无干涉，各运动部件的运动行程预留合理，能够直观展示单耳环液压缸的整体结构形态、安装连接方式与核心组成部分，可作为液压元件结构认知、液压系统配套选型参考、相关机械设计作业的参考素材使用。
