五叶塑料风扇叶片结构设计模型

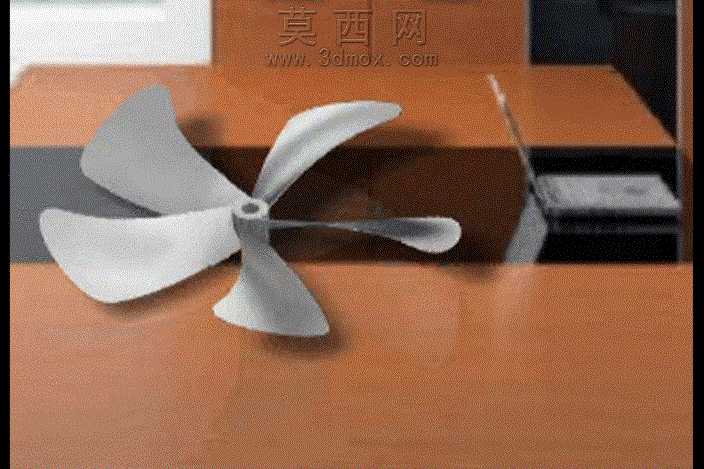

本模型为五叶结构塑料风扇叶片的三维设计成果，整体建模全程在三维设计环境中完成，未借助外部公式或关联参数驱动，完全依托软件内置的形状设计工作台完成全流程造型搭建。从结构设计来看，模型还原了塑料风扇叶片的核心构造：中心设置带安装孔的轮毂结构，作为叶片与电机转轴的连接载体，轮毂与叶片衔接处做了平滑过渡处理，可模拟实际注塑生产中的圆角结构，避免应力集中问题。五片叶片沿轮毂周向均匀分布，每片叶片均采用扭曲曲面造型，从叶根到叶梢的弦长、扭转角度呈渐变过渡，精准匹配风扇送风所需的气动外形特征，叶片边缘做了薄化处理，还原塑料风叶的真实壁厚特征，叶梢位置做了圆润收边，既符合实际产品的安全设计要求，也能在渲染时呈现自然的光影过渡效果。材质设计上，针对塑料风叶的材质特性，为模型赋予哑光浅灰色工程塑料材质，调整材质的粗糙度、反射率参数，模拟ABS或PP塑料的表面质感，轮毂位置的材质硬度参数略高于叶片部分，还原实际产品中轮毂加强、叶片兼顾韧性的材质差异。渲染环节采用柔和的漫反射光源布置，在模型下方投射软阴影，突出叶片曲面的起伏变化，清晰展现每片叶片的扭转角度与曲面顺滑度，让模型的结构特征直观呈现。设计思路上，该模型聚焦家用塑料风扇叶片的通用结构特征，未添加多余的装饰性结构，重点还原风叶的曲面造型逻辑与安装配合结构，可作为家电类风扇产品设计的参考模型，也可用于气动性能仿真分析的基础几何载体，建模过程中全程保证曲面的连续性，叶片与轮毂的衔接处无破面、无几何重叠，模型几何拓扑结构规整，可直接导入后续的工程分析、模具设计环节使用。
