NEMA17步进电机精密结构数模

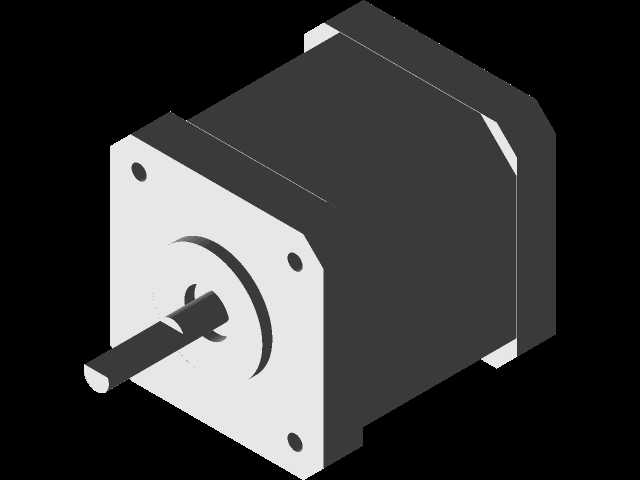

　　在桌面级数控设备、小型自动化工作站以及教学实验平台的结构搭建过程中，42系列步进电机是出现频率极高的动力执行元件，本次完成的NEMA17步进电机三维结构，完全按照该规格电机的通用安装边界与外形轮廓搭建，可直接用于设备布局干涉校验、安装板开孔设计、传动链路匹配等工程场景。

　　从实际选型使用的角度来看，这类步进电机常被布置在3D打印机的X/Y/Z轴进给机构、小型数控雕刻机的主轴进给滑台、桌面点胶设备的位移模组、自动送料机构的驱动端以及实验室小型分拣流水线的工位动力位。它不需要额外配置复杂的伺服反馈链路，依靠脉冲信号即可完成固定步距角的角位移输出，在低速大扭矩、点位重复定位要求适中的工况下，相比同体积伺服部件拥有更简洁的接线逻辑与更低的配套门槛，非常适合中小负载的连续点位运动场景。

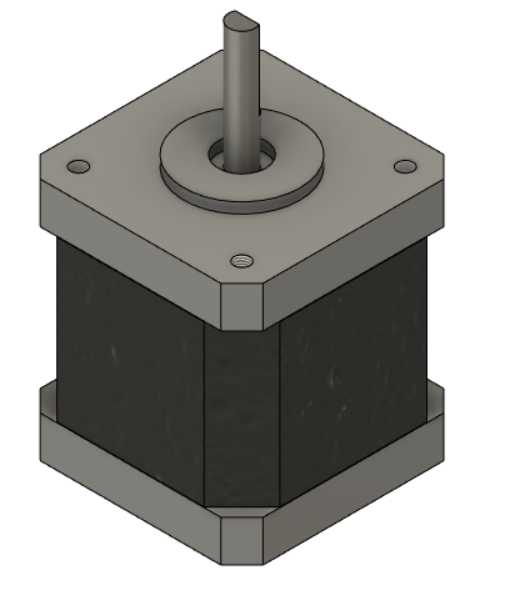

　　建模过程中首先锁定的是安装配合边界：NEMA17标准对应的法兰安装面为42mm见方的方形端盖，四个安装孔沿法兰中心呈对称分布，孔位中心距严格遵循31mm的通用规范，安装孔采用贯通沉孔设计，可适配M3规格的内六角紧固螺钉，螺钉从电机前端面穿入后直接锁附在设备安装立板或滑台连接板上，这一尺寸是所有同规格电机互换的核心基准，建模时将法兰端面设为装配基准原点，保证后续在装配体中与安装板贴合时不会出现基准偏移。

　　电机前端的输出轴采用标准D型切边轴结构，轴径为通用5mm规格，轴伸长度匹配常见联轴器、同步带轮的夹持范围，D型切边的平面位置与联轴器顶丝孔位对应，安装时顶丝直接抵靠在切边平面上，可完全避免传动过程中轴与轮体之间出现打滑空转。轴根位置的圆形凸台为前端轴承的压装限位座，凸台外径略大于法兰安装面的凹陷区域，装配时该凸台可嵌入安装板的中心避让孔中，既可以承担径向载荷的定位作用，也能避免电机轴在受侧向皮带拉力时出现悬臂挠曲。

　　电机主体的中段为定子绕组与转子磁钢的容纳腔体，外部采用方形黑色包覆壳体，壳体的棱边做了小尺寸倒角处理，既避免钣金/塑压壳体的锐边划伤装配人员，也在有限的外形尺寸内最大化内部绕组的排布空间。前后两端的金属端盖通过四周的扣合与紧固结构和中段壳体连为整体，后端盖同样保留对应安装孔位，部分需要双轴伸出加装手轮、编码器的改装场景，可直接在后端面拓展附件，不需要额外修改主体结构。

　　在设备布局阶段使用该数模时，可优先校验三个核心空间边界：其一为电机法兰面到安装板背面的嵌入深度，若安装板采用钣金折弯结构，需确认中心避让孔的直径大于前端凸台外径，避免凸台与板件发生硬干涉；其二为输出轴的轴伸长度与联轴器的锁紧位置，要保证同步带轮或联轴器的端面不与电机前端面发生摩擦，预留0.5到1mm的轴向间隙；其三为电机侧面的接线出线空间，中段壳体侧边的出线区域需要预留至少10mm的走线弯折半径，避免动力线在设备滑台往复运动时被反复弯折拉扯。

　　从传动匹配的角度，该电机的输出扭矩特性适合搭配2GT同步带、T8丝杆或者小型行星减速箱使用：在同步带传动场景下，带轮的节圆直径通常选16到20齿规格，中心距调整时要让电机安装孔位在腰型孔的可调行程内，保证皮带张紧度可手动调节；在丝杆直连场景下，联轴器的两端孔径分别匹配电机5mm轴径与丝杆8mm轴径，同轴度误差需控制在0.1mm以内，避免高速运转时出现轴系抖动与轴承异常磨损。

　　建模时所有配合面都保留了实际工程中的公差余量，法兰安装面的平面度、输出轴与法兰面的垂直度都按照小型驱动电机的通用制造精度设定，导入装配体后可直接进行干涉检查、运动行程模拟，也可导出工程图用于安装板的孔位标注，帮助结构工程师在方案设计阶段就完成动力部件的空间排布，减少后期实物装配时出现的孔位错位、空间不足等返工问题。
