直列四缸内燃机曲柄连杆机构透明展示结构

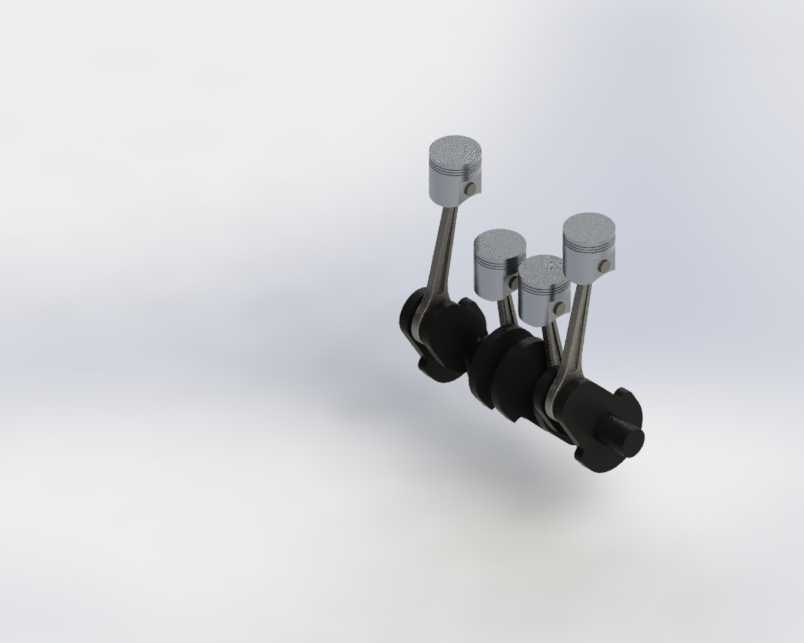

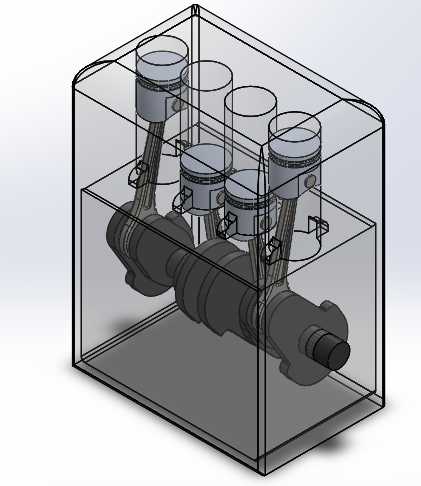

　　这套直列四缸动力核心结构，主要面向教学演示、原理验证以及初期方案选型阶段的结构参考场景，在职业院校汽修专业实训、内燃机原理科普展项、小型动力设备前期方案校核环节都能直接复用结构逻辑。整个结构采用透明外壳做包覆设计，并非实际量产机型的壳体方案，核心目的是完整暴露内部曲柄连杆、活塞组、曲轴组件的相对运动关系，不需要拆解外壳就能直观观察四个气缸的做功顺序、活塞往复行程与曲轴转角的对应关系，解决传统金属壳体机型无法直观展示内部运动逻辑的痛点。从功能特性来看，这套结构完整复现了四缸内燃机核心运动副的配合关系：四个气缸沿曲轴轴向等距排布，相邻气缸工作相位差180度曲轴转角，活塞裙部与气缸壁采用间隙配合设计，预留了热膨胀余量与润滑介质存储间隙，

　　活塞销与连杆小头采用浮动连接结构，连杆大头做剖分式设计匹配曲轴连杆轴颈，曲轴整体采用全支撑结构，每个连杆轴颈两侧都设置主轴颈承载，降低高转速下的曲轴挠曲变形量。设计思路上优先保证运动逻辑的准确性，没有冗余的外围附件结构，所有配合面的尺寸公差都按照实际量产内燃机的配合等级做了对应设定：活塞与气缸壁的间隙参考民用小排量汽油机的冷态装配间隙设置，曲轴主轴颈与主轴承座的配合采用基孔制过渡配合，连杆大头轴瓦与连杆轴颈的间隙预留了机油膜形成的合理空间，避免运动过程中出现卡滞或异常磨损。外形尺寸方面，整个透明包覆壳体的长宽高比例参考常规1.5L-2.0L排量直列四缸汽油机的核心尺寸比例设定，

　　长度方向覆盖四个气缸的中心距叠加两端曲轴伸出端的安装余量，宽度方向预留曲轴平衡块的旋转避让空间，高度方向覆盖活塞上止点到曲轴下平衡块最低点的完整行程空间，安装边界上，壳体底部设置了四个定位安装凸台，凸台位置与常规横置前驱车型的动力总成悬置安装点位置逻辑一致，曲轴前端伸出段预留了皮带轮、正时齿轮的安装键槽结构，后端伸出段预留了飞轮连接的法兰盘结构，可以直接对接后续的外围附件装配。实际应用中，这套结构不需要做额外修改就能直接用于原理演示类的动画制作、3D打印教学模型制作，也可以作为小排量通用动力设备开发初期的核心结构参考，校核曲柄连杆机构的运动干涉情况，确认活塞行程与气缸高度的匹配关系，避免初期方案设计中出现运动件碰撞、

　　行程预留不足的问题。结构上省略了配气机构、冷却润滑系统、燃油供给系统等外围部件，只保留核心运动组件，让使用者能把注意力集中在最核心的动力转换逻辑上，理解内燃机如何通过曲柄连杆机构把活塞的直线往复运动转化为曲轴的旋转扭矩输出，四个气缸交替做功的过程中，曲轴的旋转惯性如何抵消单个气缸做功的冲击，保证动力输出的平顺性。
