旋转类流体控制阀装配结构三维设计

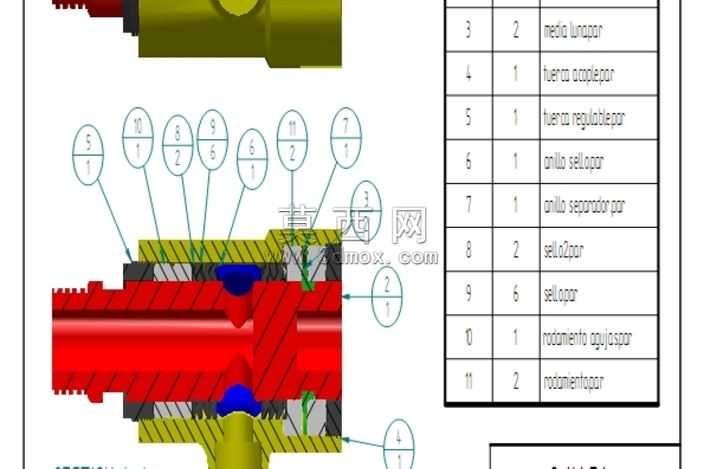

本作品为旋转式流体控制阀的完整装配三维设计，采用三维建模软件完成全零部件参数化构建，首先梳理阀类产品的功能逻辑，围绕旋转调节通断、流量控制的核心需求拆分零件层级，从核心的阀芯旋转件开始建模，精准绘制阀芯的通流孔道、密封配合面、旋转驱动端的结构特征，保证阀芯与阀套的配合间隙符合流体密封的公差要求。建模过程中对阀套的内外阶梯面、密封槽位做了精细化处理，对应不同位置的密封件分别构建适配的密封圈、密封垫模型，还原密封组件的压缩量与安装位置，避免出现装配干涉问题。针对外部的连接锁紧结构，分别构建了调节螺母、锁紧端盖、连接接头类零件，每个零件的螺纹特征、防滑结构、定位止口都按照机械设计标准做了还原，保证装配关系符合实际加工装配逻辑。材质渲染阶段，对不同功能的零件做了差异化材质区分：阀芯采用金属镀铬材质表现耐磨特性，阀套与外部壳体采用黄铜材质表现耐压耐腐蚀属性，密封件采用黑色橡胶材质表现弹性密封特征，紧固件采用不锈钢材质表现防锈紧固属性，不同材质的粗糙度、反光度参数都做了对应调整，让装配体的视觉层次清晰，可直观区分不同零件的功能分区。结构设计上采用分层装配逻辑，从内部阀芯定位到中间密封层安装，再到外部锁紧件固定，完整还原旋转阀的实际装配顺序，每个零件的配合约束都按照实际工况设置，旋转调节部位预留了合理的活动间隙，可直观演示阀芯旋转时通流孔的对位变化，展现流量调节的工作原理。设计过程中同步生成了零件明细表，对应每个序号标注的零件明确名称与数量，方便后续出工程图、拆解加工以及装配演示使用，整体模型结构完整，细节还原度高，可用于阀类产品的结构教学、方案演示以及二次改型设计参考。
