智能密码门禁读卡终端结构设计

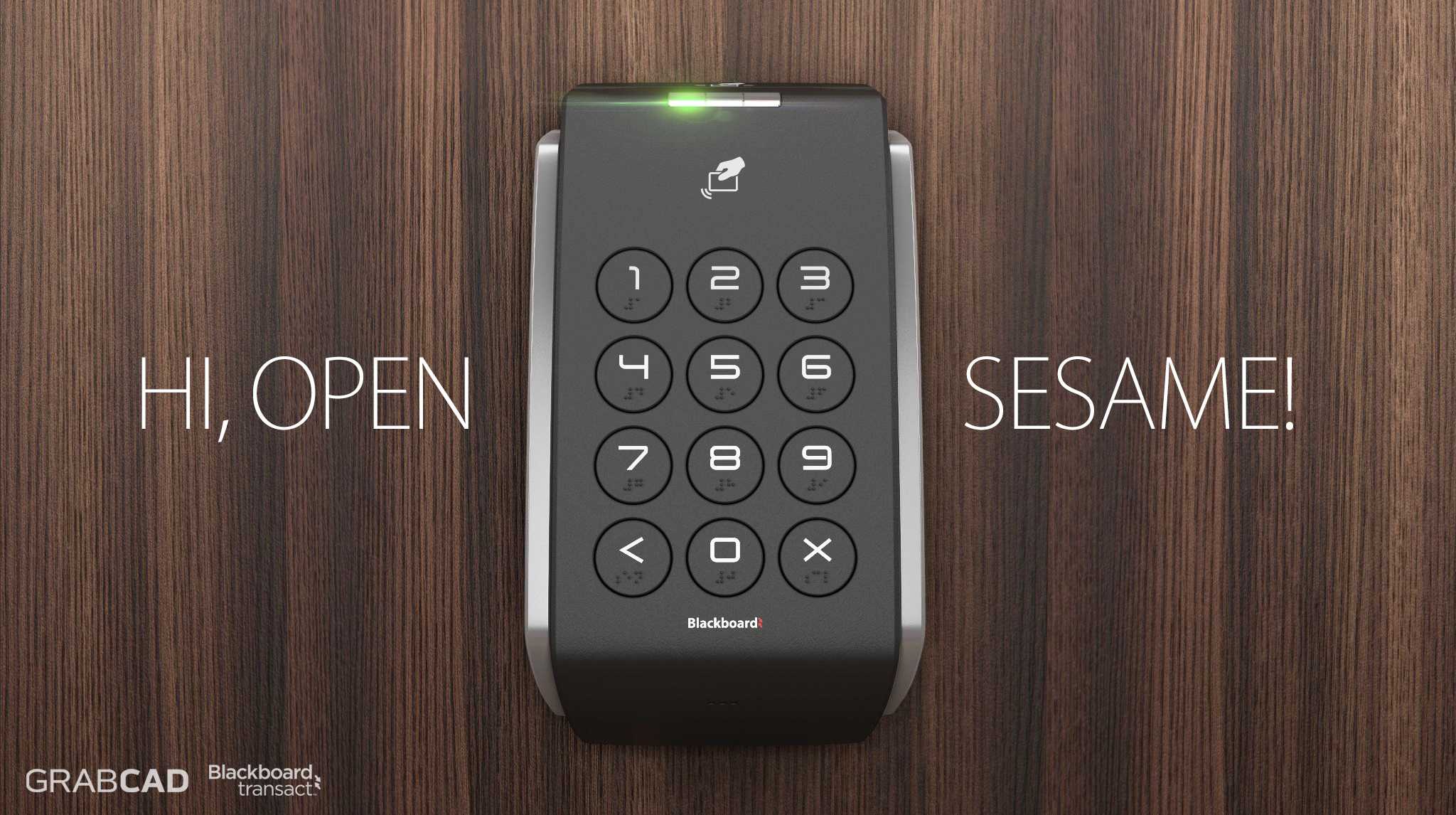

　　这款智能门禁读卡终端的结构设计，首先围绕入户门禁的实际使用场景展开，适配办公区域、住宅单元门、独立商铺等多种需要权限管控的出入口安装需求，设备整体采用竖置长方体的紧凑造型，边角做了大弧度圆弧过渡处理，既避免安装使用过程中棱角磕碰造成的损伤，也能在视觉上弱化工业设备的生硬感。设备正面的操作区域做了内凹式的层级设计，数字按键采用独立凸起的圆形键帽，每个键帽表面蚀刻有清晰的数字与功能标识，按键的触发行程设置在1.2-1.5mm区间，按压反馈清晰，即使在光线不足的出入口环境下，用户也能通过触感快速定位按键位置，完成密码输入操作。功能按键区除了0-9的数字键外，还设置了返回、确认、清除三个功能按键，对应密码输入过程中的改错、确认、返回操作，符合普通用户的操作习惯，不需要额外的学习成本就能快速上手。

　　设备顶部预留了非接触式读卡的感应区域，感应模块做了隐藏式设计，表面仅保留状态指示灯开孔，当卡片进入感应范围时，绿色指示灯点亮提示识别成功，红色指示灯则对应权限不足、识别失败的状态，指示灯的亮度做了柔光处理，避免夜间使用时灯光刺眼。设备正面下方印有品牌标识区域，标识采用激光蚀刻工艺，不会因为长期触摸摩擦出现脱落掉漆的问题。设备两侧设置了金属质感的装饰边条，边条采用卡扣加背胶的固定方式，既可以遮盖侧面的壳体拼缝与安装螺丝孔，提升整体外观的完整性，也能在设备受到侧面撞击时起到缓冲防护的作用，避免内部电路板直接受到冲击。

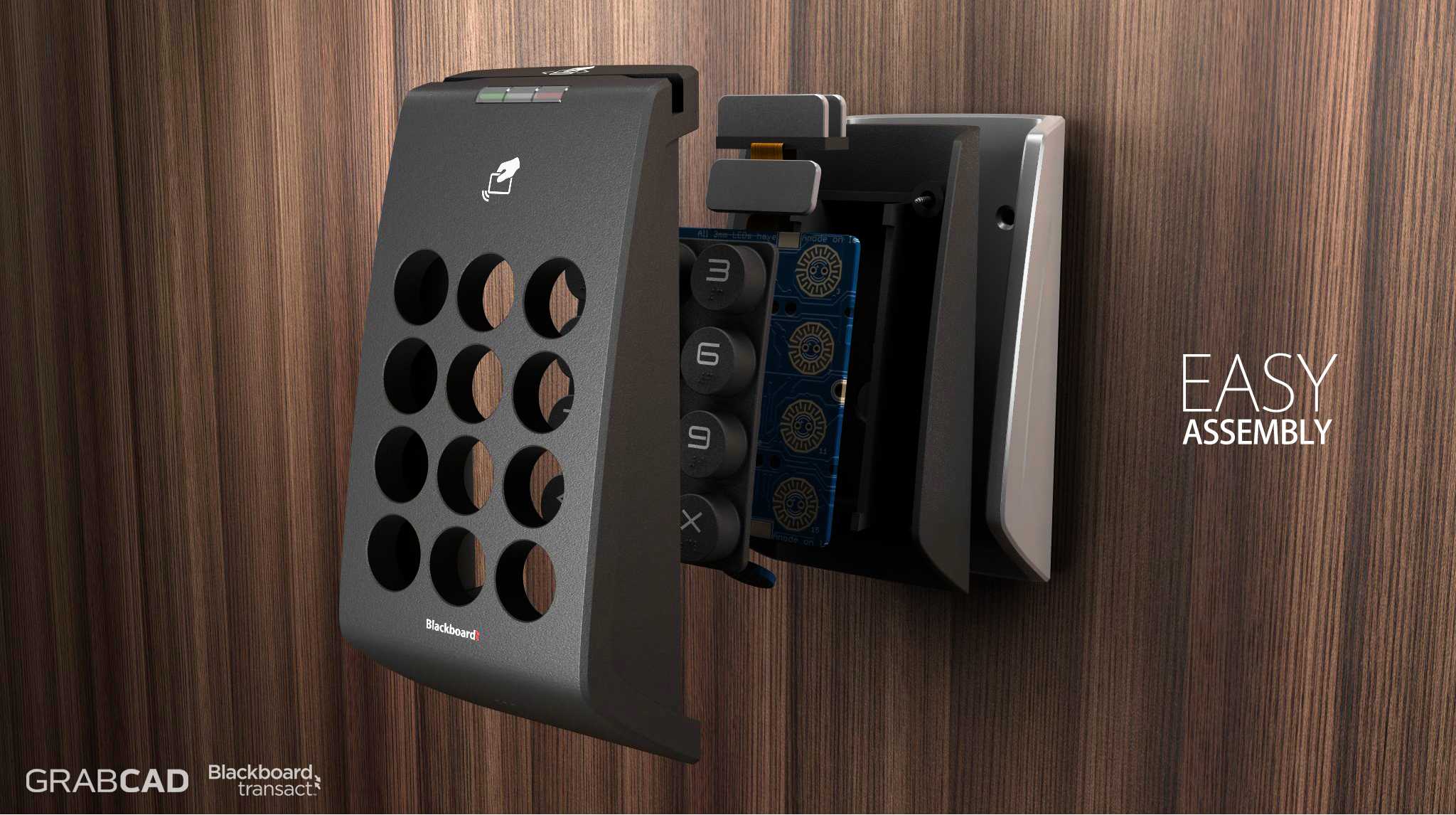

　　从安装边界来看，设备整体厚度控制在25mm以内，背部为平整的安装基面，预留了标准86底盒的安装孔位，可以直接替换传统的机械门锁面板或者老旧的门禁终端，不需要对安装墙面进行额外的开孔改造，适配现有绝大多数出入口的预埋底盒尺寸，安装时仅需要将背部接线端子与门禁系统的控制线连接，再通过螺丝将主体固定在底盒上，最后扣上两侧的装饰边条即可完成安装，后期维护时只需要撬开侧边条就能拆卸设备，不需要破坏墙面装饰层。设备的前面板与后壳之间设置了一圈橡胶密封胶条，配合按键区域的一体成型硅胶垫，可以达到IP54级别的防护能力，能够阻挡日常使用中的灰尘侵入，也能应对出入口位置偶尔的泼水、淋雨场景，避免内部电路因为受潮出现短路故障。

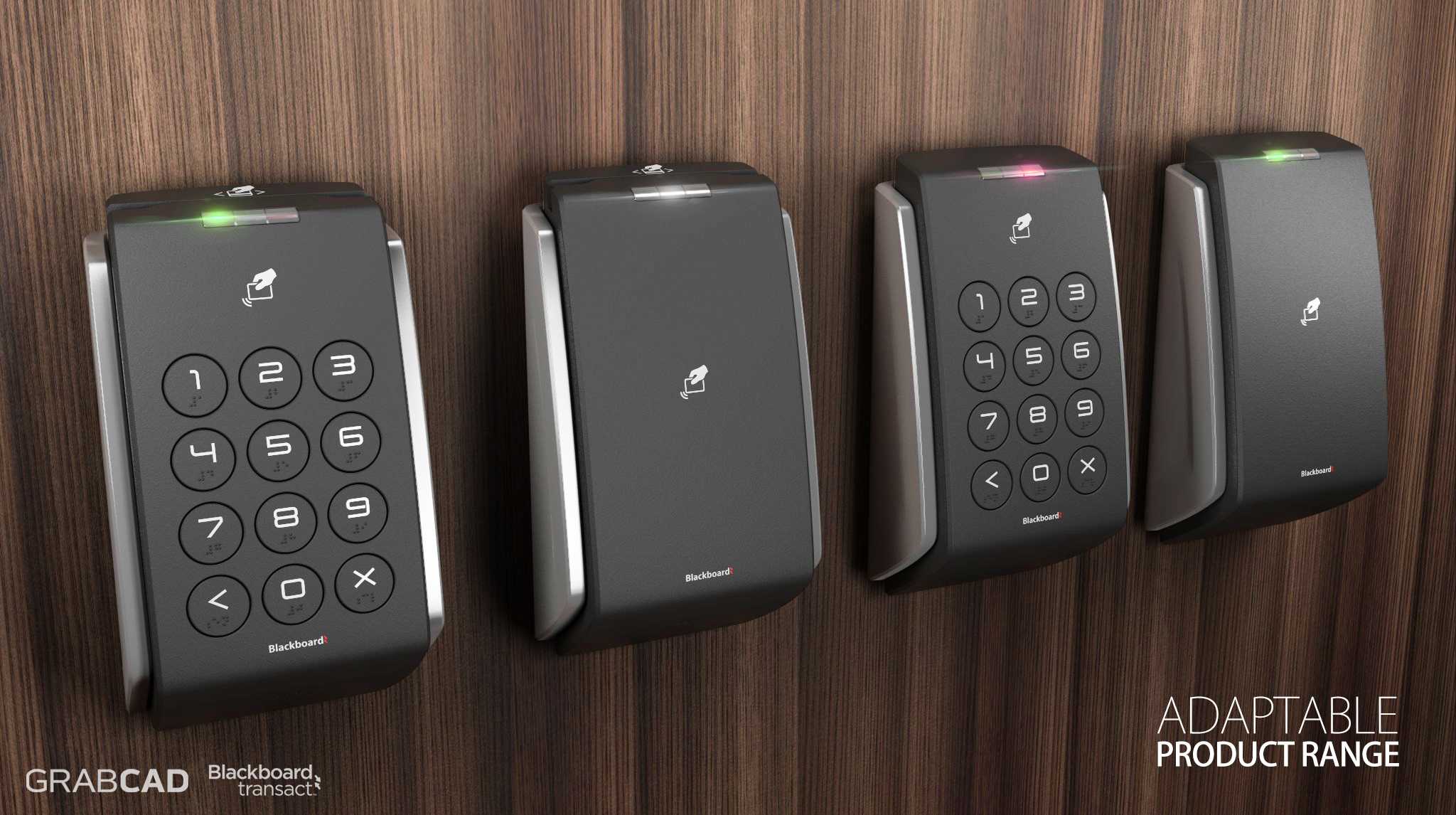

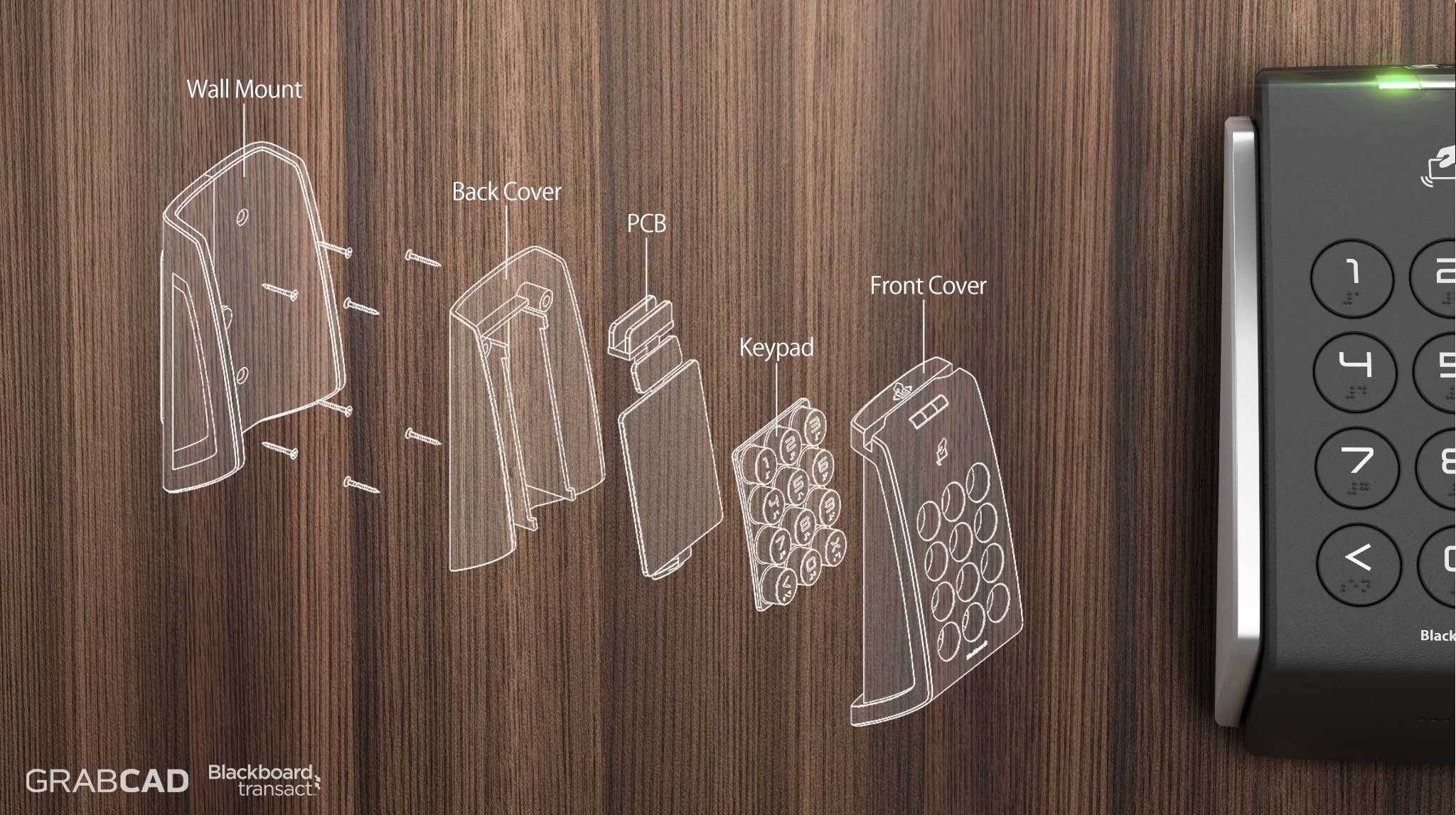

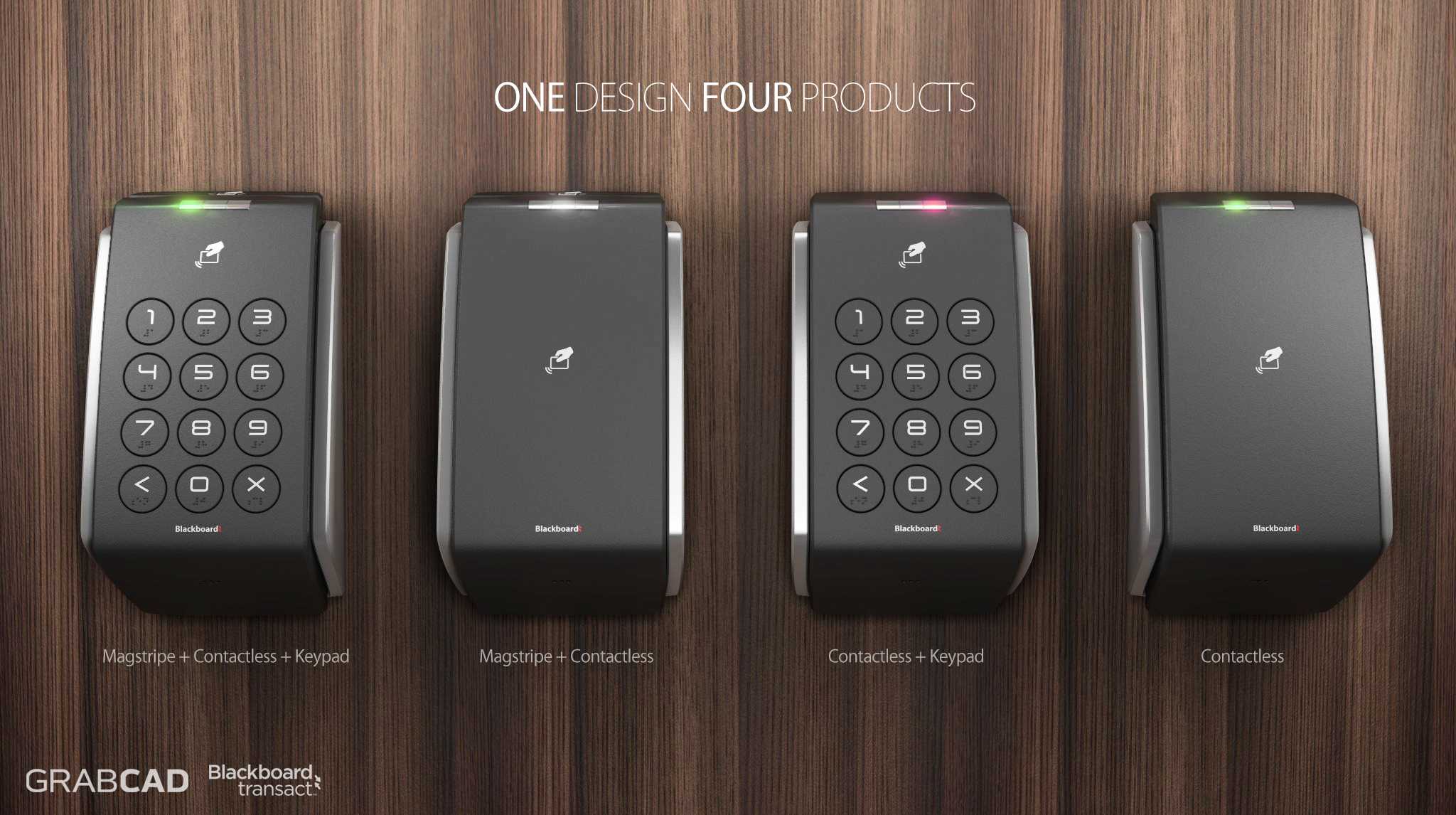

　　内部结构采用分层式布局，最上层为按键PCB板与读卡感应线圈，中间层为主控电路板与接线端子排，最下层为电池仓（针对无线款型号）或者接线预留空间，各层电路板之间通过排针排母连接，不需要过多的飞线，既提升了生产装配的效率，也减少了长期使用过程中线缆松脱的故障概率。主控板区域预留了硬件升级的空间，可以根据不同项目的需求，替换支持NFC、蓝牙、二维码识别的功能模块，不需要重新开模制作外壳，大幅降低了衍生型号的开发成本。设备的读卡感应区域做了电磁屏蔽处理，避免金属按键、金属装饰边条对读卡信号造成干扰，保证非接触卡的识别距离稳定在3-5cm区间，既不会因为距离过远导致误识别，也不会因为距离过近需要用户刻意贴近刷卡。

　　在实际使用场景中，这款设备同时支持密码验证与刷卡验证两种开门方式，用户可以根据使用习惯选择验证方式，针对临时访客的场景，还可以通过管理后台设置临时密码，在指定时间段内有效，不需要额外制作临时卡片，降低了管理成本。设备的按键寿命按照100万次按压的标准设计，外壳采用ABS+PC混合材质注塑成型，表面做了磨砂哑光处理，不容易残留指纹与划痕，长期使用也能保持外观整洁。设备的工作温度范围覆盖-20℃到60℃，可以适配不同地区的户外安装环境，即使在北方冬季的低温环境下，按键的橡胶材质也不会出现硬化脆裂的问题，南方梅雨季节的高湿环境下，电路板的三防漆涂层也能避免元器件被潮气腐蚀。

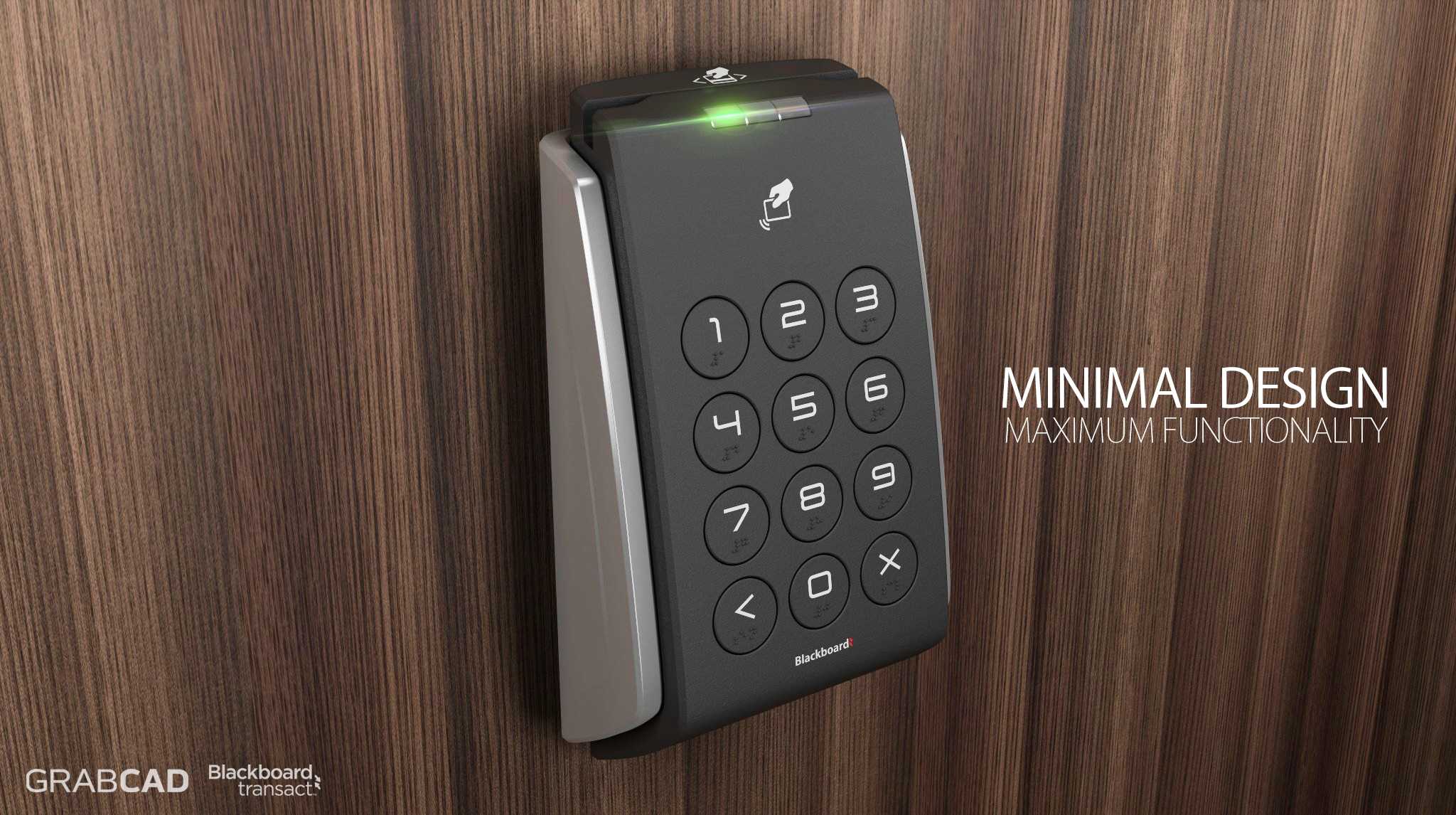

　　从结构设计的细节来看，设备正面的操作区域做了1.5度的微小仰角，当设备安装在距离地面1.4米的标准高度时，用户站立操作时视线刚好与按键区域垂直，不需要低头弯腰就能清晰看到按键标识，提升了操作的舒适度。状态指示灯设置在读卡区域的正上方，用户刷卡时视线自然落在感应区域，能够第一时间看到识别状态的反馈，不需要转移视线寻找提示位置。设备的接线端子采用插拔式设计，安装时可以先将线缆接在端子排上，再将端子排插在主控板对应的接口上，降低了现场接线的难度，后期维护更换设备时，只需要拔下端子排就能拆下旧设备，不需要重新逐一接线。
