医用手持氧气阀分离器结构设计

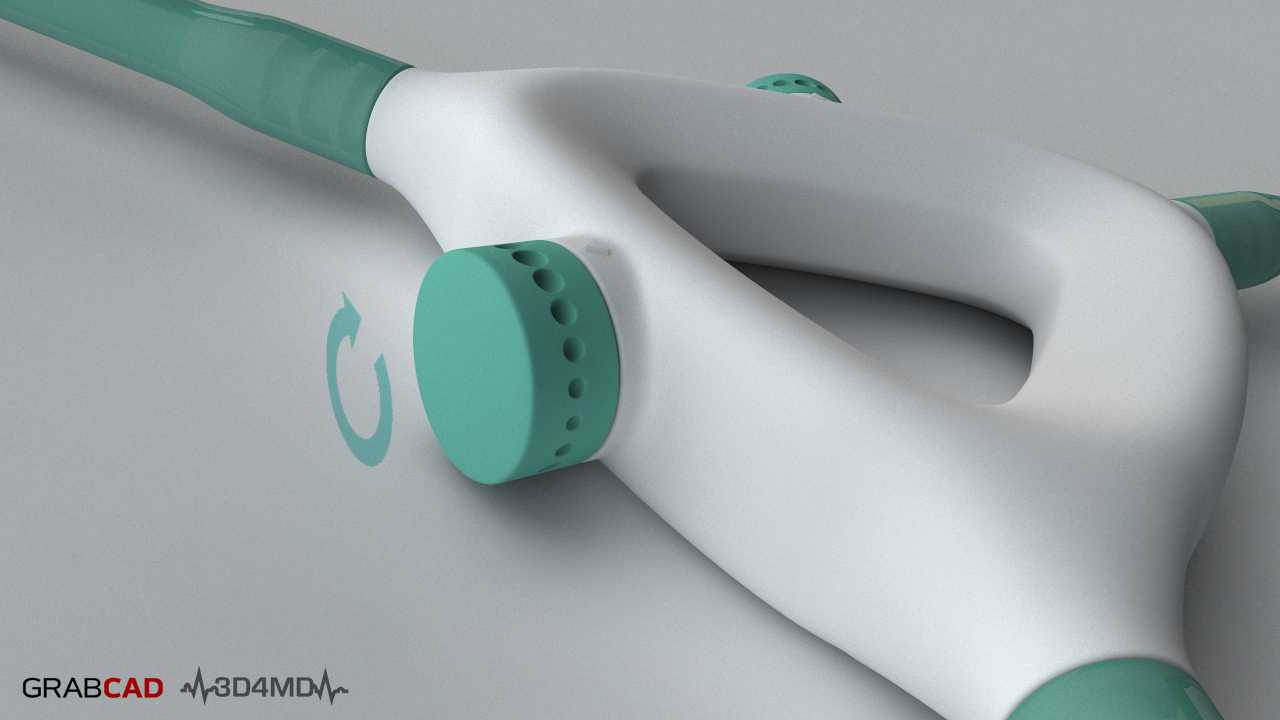

　　这款手持气路调控部件主要应用于临床氧疗、移动供氧场景下的气路通断与分流控制，区别于传统固定式墙式氧气终端阀，它采用一体化手持握持结构，可直接串接在氧气管路与吸氧终端之间，适配床旁移动吸氧、院前急救转运、家用氧疗配套等多场景的气路调节需求，无需额外固定支架，操作人员单手握持即可完成阀位调节、气路切换操作，大幅降低移动供氧场景下的管路操作复杂度。从功能特性来看，该部件集成了氧气通路启闭、分流输出、流量粗调三类核心功能，主体流道采用平滑圆弧过渡设计，避免直角流道带来的气阻损耗，经流道仿真验证，在常规6L/min氧疗流量下，阀件整体压损控制在5%以内，不会影响终端供氧压力稳定性。侧面设置的多孔调节旋钮采用阶梯式档位设计，

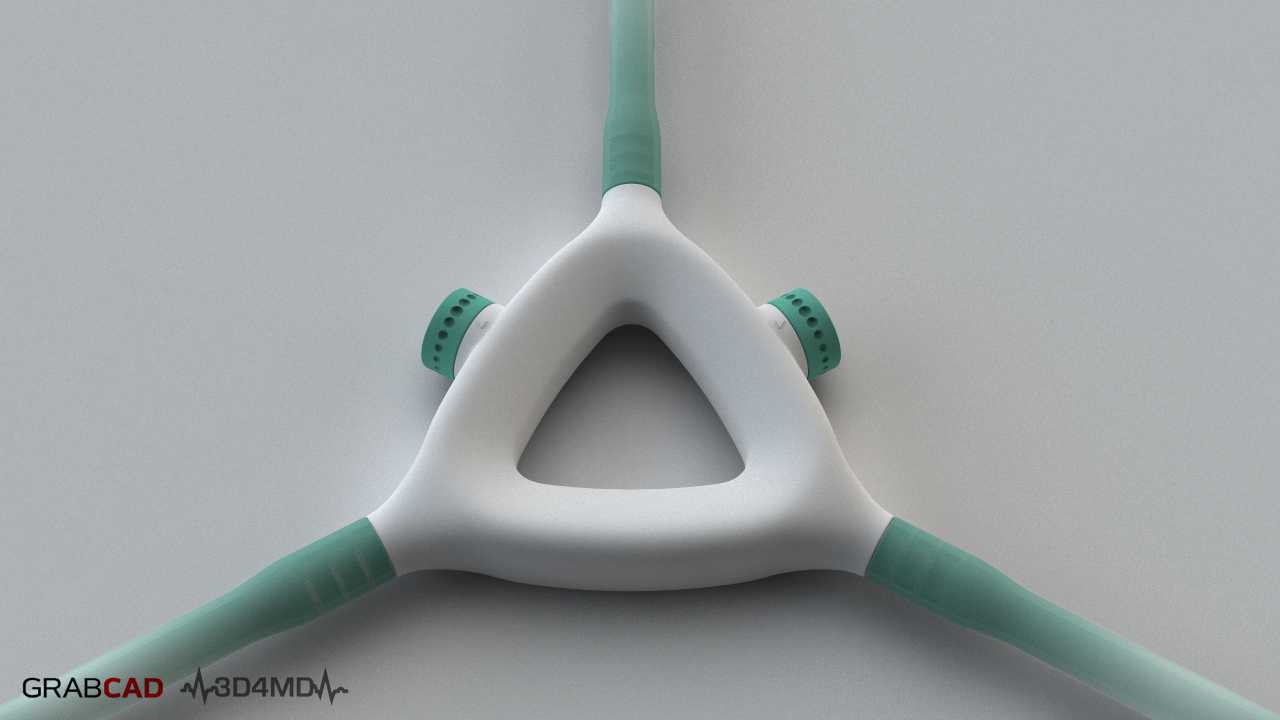

　　旋钮表面的环形阵列孔既是档位定位结构，也可作为旋转操作的防滑着力点，旋钮旋转角度与流道开度呈线性对应，操作人员可通过旋转角度直观判断当前开度，无需额外查看刻度标识，适配急救场景下的盲操作需求。设计阶段优先考虑手持操作的人机工程学，主体握持区采用闭环式握柄结构，握柄内圈弧度贴合成年人手掌自然弯曲形态，握柄截面做了2mm圆角过渡，避免长时间握持产生的压痕，整体壁厚控制在2.5-3mm区间，既满足医用级塑料注塑成型的壁厚均匀要求，也将整体重量控制在120g以内，长时间手持操作不会产生明显负重感。进出气接口采用通用医用氧气管路标准锥度接口，接口外径适配常规6mm内径吸氧管，接口处设置1圈环形凸起防脱结构，

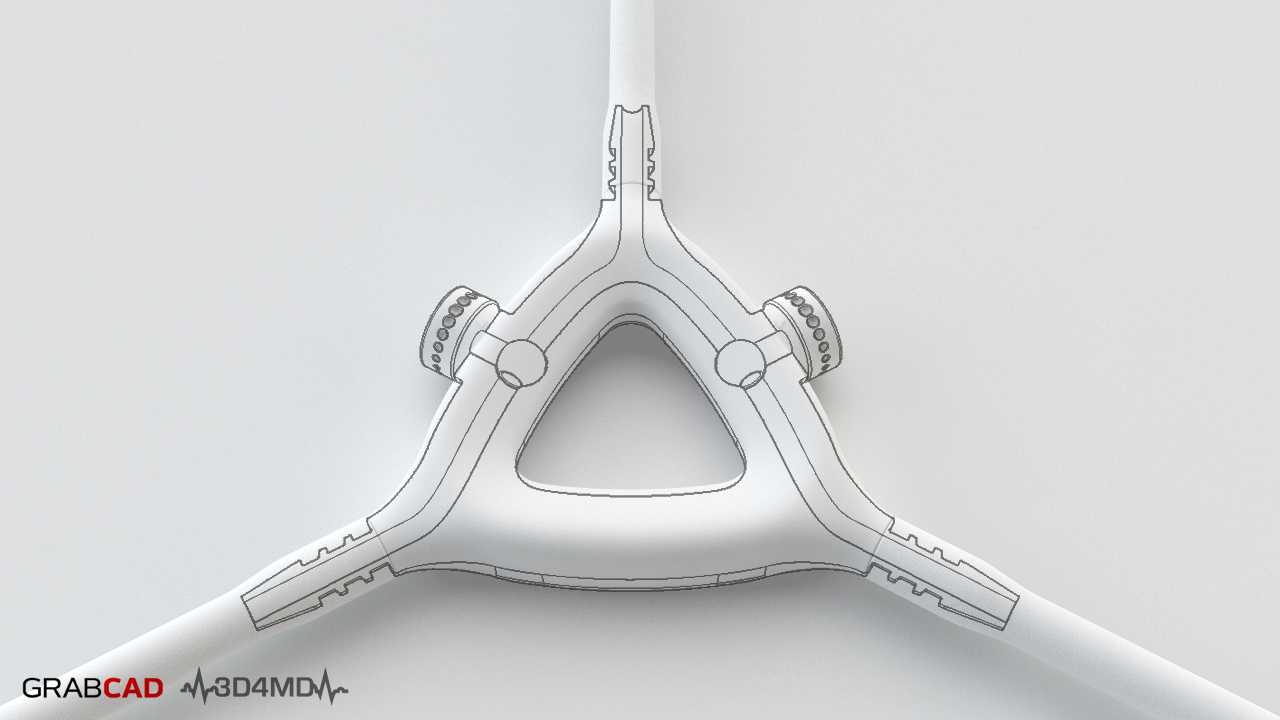

　　管路插接后可承受15N以上的轴向拉脱力，避免转运过程中管路脱落引发的供氧中断问题。从安装边界来看，该部件整体外轮廓最大宽度为85mm，最大长度为160mm，握持区最小通过尺寸为45mm，可适配市面上绝大多数医用设备带、转运床旁的管路布置空间，无需对现有供氧管路做额外改造即可直接替换接入。结构设计上采用上下壳体卡扣加超声焊接的装配方式，内部流道集成在壳体成型过程中，无需额外加装流道衬件，减少装配工序的同时也降低了流道漏气风险，调节旋钮与壳体之间采用间隙配合，配合间隙控制在0.1-0.15mm，既保证旋钮旋转顺畅无卡滞，也避免间隙过大导致的外部杂质进入阀腔内部。阀件密封部位采用平面硅胶密封结构，密封件压缩量控制在0.3mm，在0.

　　4MPa额定工作压力下无泄漏，同时满足医用器械的消毒耐受要求，可采用常规医用酒精擦拭、低温等离子消毒方式反复消毒使用，不会出现密封件老化变形问题。握柄端部的管路延伸段做了加长防弯折设计，延伸段长度为20mm，可对插接的氧气管路形成支撑，避免管路在握柄根部反复弯折导致的管路折瘪、气路阻断问题，适配转运过程中管路频繁摆动的使用工况。
