智能门禁密码识别终端结构设计

　　在商用楼宇、高端住宅、涉密办公区域的人行出入口管控场景中，这类壁挂式身份核验终端是整套门禁系统的核心交互载体，承担着身份凭证读取、权限校验、开锁指令输出的核心功能，区别于传统机械锁具的纯机械传动逻辑，这类电子识别终端将人机交互模块、身份识别模块、控制电路模块、状态反馈模块集成在单一立式壳体内，适配绝大多数标准防盗门、防火门的预装位，不需要对门体结构做大规模改造即可完成替换安装。

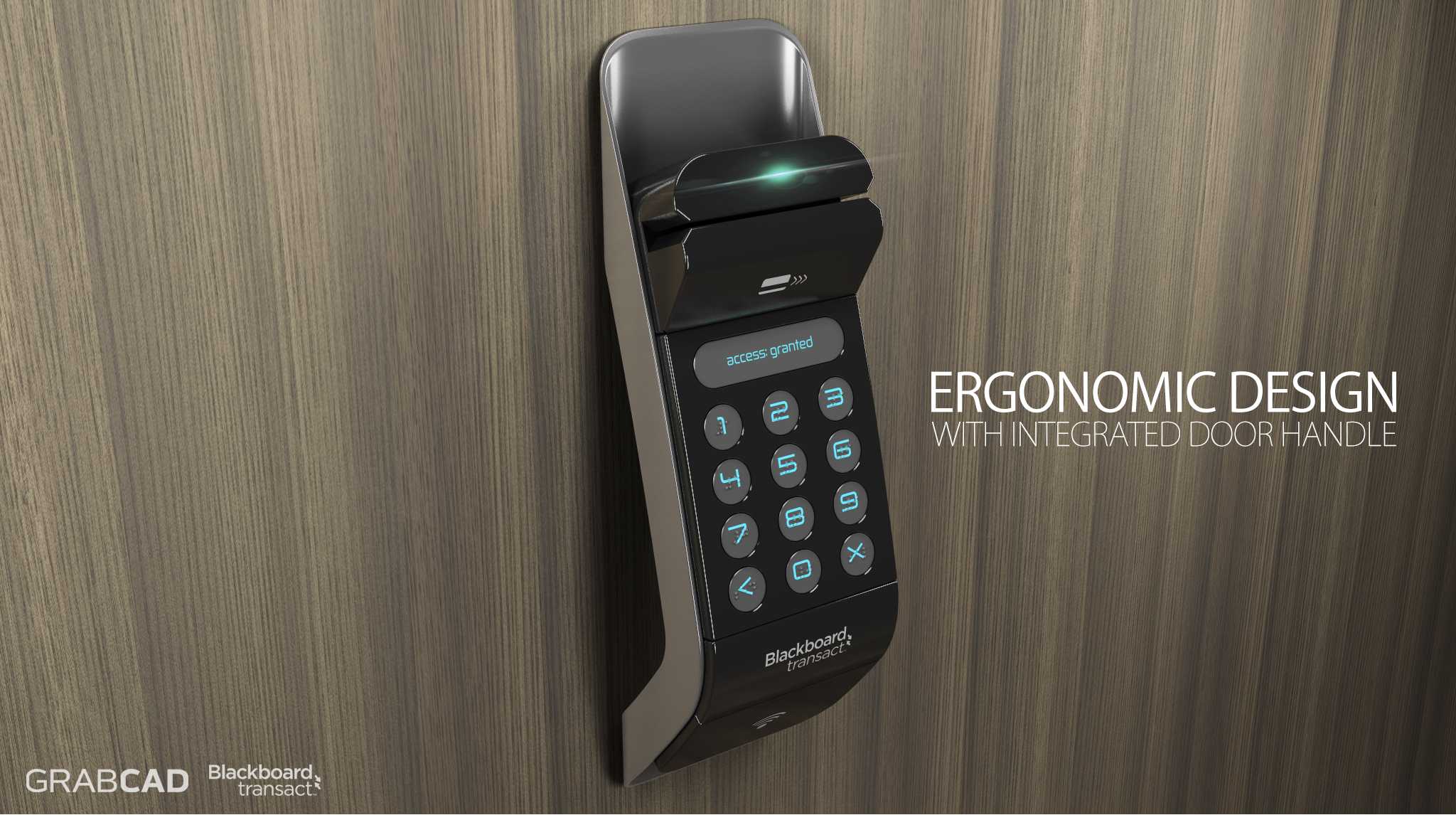

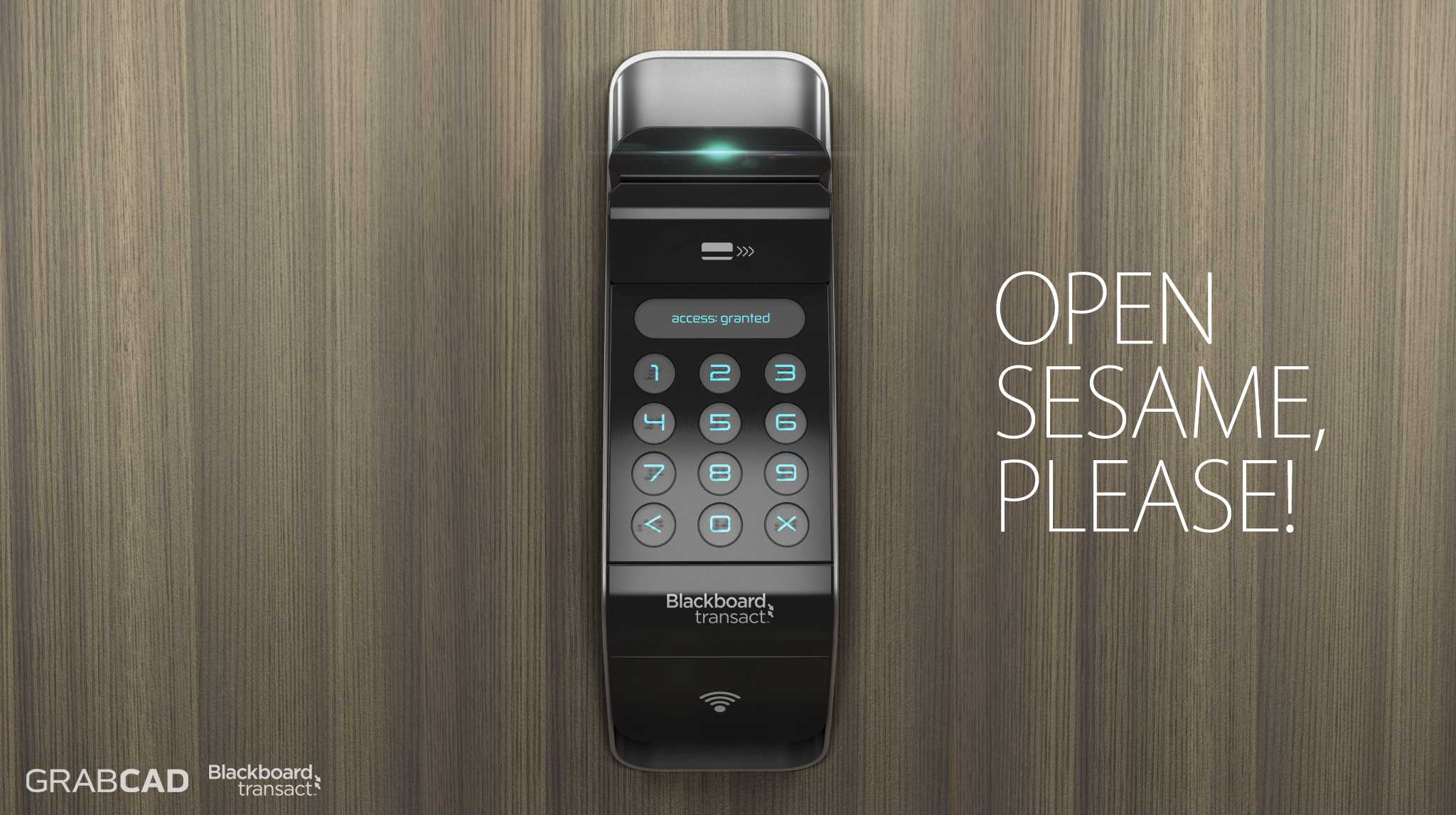

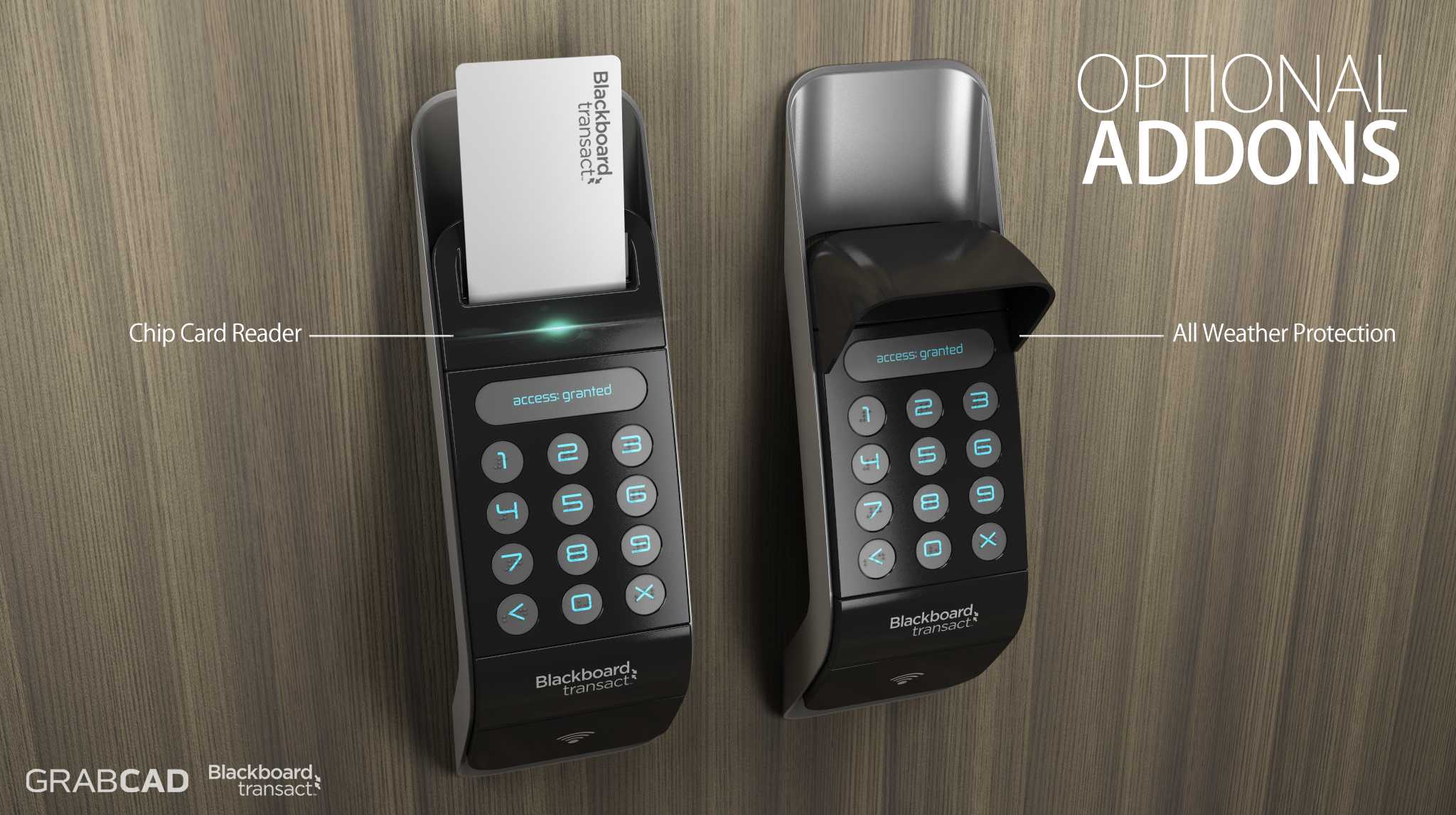

　　从结构设计维度看，该终端采用竖置长条形一体化壳体，整体轮廓做了圆角过渡处理，避免安装与日常使用过程中的尖锐边角磕碰，壳体正面从上到下依次排布状态提示区、非接触识别区、密码按键区、品牌标识区与无线信号提示区，各功能区的排布完全贴合普通人站立操作时的视线与手指活动范围，状态提示灯设置在壳体最上端，距离地面安装高度控制在1.4米到1.6米区间时，用户在距离门体0.5米到1米的位置就能清晰识别设备当前的工作状态，不需要凑近查看。非接触识别区设置在状态灯下方，预留了足够的卡片感应距离，支持符合ISO14443标准的高频门禁卡读取，识别响应延迟控制在0.3秒以内，避免用户在出入口停留等待。密码按键区采用凸起式物理按键设计，单按键的触发行程设置为1.2毫米，按键表面做了磨砂防滑处理，即使在手部沾有少量水渍的情况下也能准确触发，按键排布采用标准3*4数字矩阵，额外设置了功能确认与取消按键，符合大众长期使用数字输入设备形成的操作肌肉记忆，不需要额外学习操作逻辑。

　　壳体的安装边界设计充分考虑了现有门体的预装条件，背部预留了标准86型暗盒适配安装孔位，同时配套了挂装式固定结构，对于没有预埋暗盒的门体或者墙面，也可以通过膨胀螺丝直接固定，壳体与安装面之间设置了一圈橡胶密封胶条，达到IP54级别的防护能力，能够阻挡日常使用过程中的飞溅水花与浮尘侵入，适配户外单元门、半开放走廊等非完全室内的安装场景。设备内部的电路仓做了独立的隔层设计，将电源模块、主控模块、识别模块分层固定，各模块之间通过排线连接，既方便后期维护时的模块更换，也能避免不同模块之间的电磁干扰，尤其是无线通信模块设置在壳体最下端，远离上方的按键矩阵电路，减少按键操作时对无线信号传输的影响，保障开锁指令能够稳定传输到锁体执行端。

　　从实际使用的功能逻辑来看，该终端支持双重验证模式，既可以单独通过刷卡完成身份核验，也可以设置刷卡加密码的组合验证模式，适配不同安全等级的出入口管控需求，设备的状态反馈做了多维度设计，除了上端的灯光提示外，按键触发时会同步输出声音提示，验证通过时会输出短促的提示音同时亮绿灯，验证失败时亮红灯并输出警示音，方便视力不佳的用户也能准确获知操作结果。壳体的材质选用ABS+PC混合工程塑料，表面做了细晒纹处理，既具备足够的结构强度抗日常外力冲击，也不容易残留指纹与划痕，长期使用后外观不会出现明显的老旧痕迹。设备的供电接口设置在壳体背部下方，走线可以直接从门体内部的穿线孔接入，不会在外部裸露走线，既提升了安装后的整洁度，也避免了外部线路被人为破坏的风险。

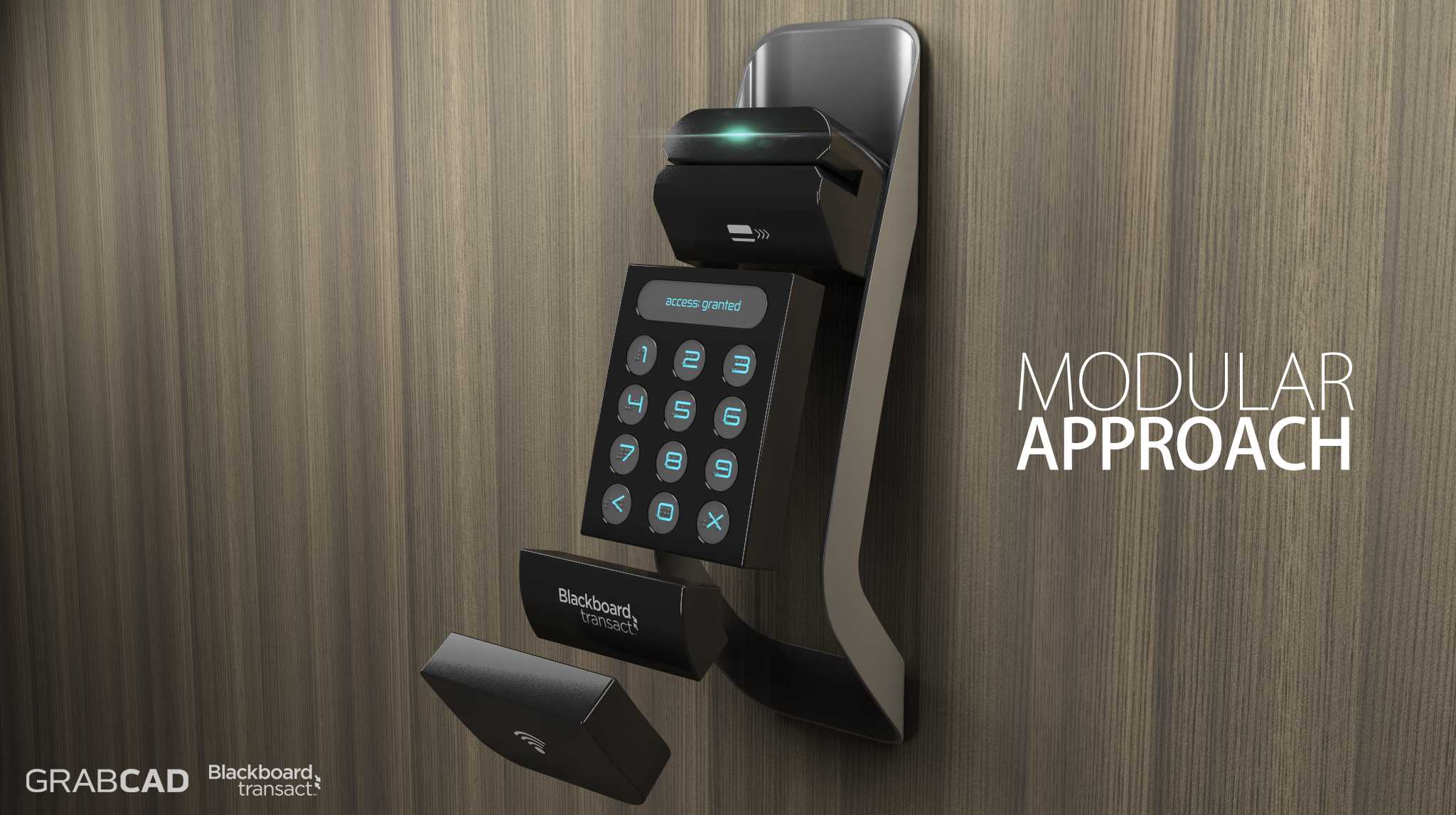

　　在结构建模过程中，需要重点关注按键与壳体之间的配合间隙，单边间隙控制在0.15毫米到0.2毫米之间，既保证按键按动时没有卡滞，也不会因为间隙过大出现晃动异响，壳体的上下端盖采用卡扣加螺丝的双重固定方式，日常维护时只需要拧下下端的固定螺丝即可拆开上盖检修内部模块，不需要将整个设备从安装面拆下，大幅降低后期运维的工作量。感应模块的安装位置需要与壳体正面保持平行，倾斜角度不能超过2度，否则会导致刷卡识别的范围出现偏移，影响用户的使用体验。无线天线的布设要远离金属安装构件，避免金属屏蔽导致信号传输距离缩短，因此在结构设计时特意将天线位置设置在壳体最下端，距离背部金属安装板的距离超过20毫米，保证信号能够稳定覆盖锁体所在的位置。
