微型平面推力滚子轴承结构设计

　　这套微型推力轴承的三维结构，面向小载荷轴向限位场景搭建，整体采用三片式轴圈、座圈加滚动保持架组件的经典推力轴承布局，公称适配轴径15mm，轴承总厚度8mm，属于小尺寸平面推力支承件，在小型自动化设备、精密进给机构、微型升降模组、轻载旋转工装里应用十分广泛。

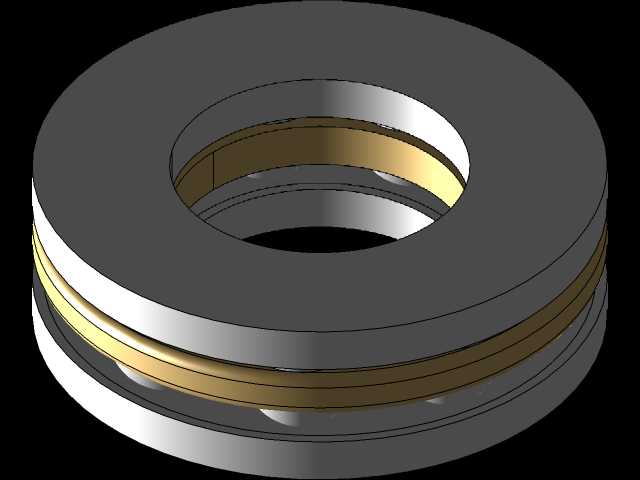

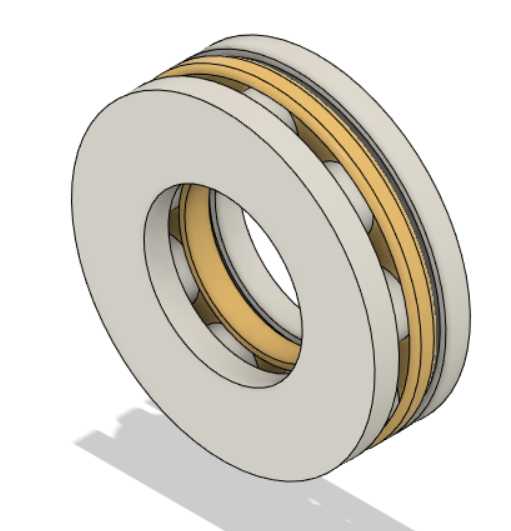

　　做结构设计初期，首先要明确这类轴承的核心承载方向：它仅承担沿轴线方向的轴向载荷，无法承受径向载荷，选型和安装时必须保证受力方向与轴承端面完全垂直，一旦出现偏载、径向附加力，会直接导致滚动体卡滞、滚道局部压痕，大幅缩短支承寿命。模型里可以清晰看到上下两片平行的环形垫圈，分别为与轴配合的轴圈、与安装基座贴合的座圈，两片垫圈的相对端面加工有平整的滚道工作面，中间的保持架组件均匀嵌装圆柱形滚动体，金色的保持架采用兜孔结构，把每一个滚动体等距分隔，避免滚动体之间直接接触摩擦，运转时滚动体沿滚道做纯滚动，把两个相对旋转部件之间的滑动摩擦转化为滚动摩擦，大幅降低轴向转动阻力。

　　从安装边界来看，轴圈的内孔与转轴采用过渡配合，装配时轴圈随转轴同步旋转，座圈的内孔尺寸略大于轴径，和转轴之间留有间隙，座圈嵌入基座的安装沉孔内保持静止；安装沉孔的端面必须保证平面度，同轴度公差需要控制在合理范围内，防止轴承受压后出现局部应力集中。轴承总厚度8mm的尺寸，适配安装空间紧凑的小型机构，比如3D打印机的Z轴升降支承、小型电动推杆的端部止推、微型转盘的轴向定位、精密旋钮的旋转支承，这类场景里径向已经有深沟球轴承或者直线导轨承担径向约束，推力轴承只负责抵消轴向的工作载荷，两者搭配就能同时实现径向和轴向的完整支承。

　　建模过程中，每一个零件都按照实际加工逻辑拆分：上下垫圈的内外径、滚道宽度、倒角尺寸都符合微型推力轴承的通用尺寸规范，保持架的兜孔位置做了圆周阵列，滚动体的直径和滚道的曲率匹配，保证滚动体和滚道之间是线接触，相比球型推力轴承，滚子型的线接触形式承载能力更强，适合轴向载荷更大、转速相对偏低的工况。装配时严格按照实际装配顺序：先将座圈平稳放入基座沉孔，再把嵌好滚子的保持架组件放置在座圈滚道正中，最后扣装轴圈，整套组件没有额外的锁紧结构，依靠轴向的预紧压力保持各零件的相对位置，预紧力不能过大，否则会大幅增加转动扭矩，甚至把滚动体压死无法转动。

　　在实际设备调试里，这类微型推力轴承经常被忽略安装方向，轴圈和座圈装反会导致内孔和转轴发生刮擦，运转时出现异响、温升过快；另外安装端面如果残留加工铁屑、毛刺，会垫在垫圈和安装面之间，导致轴承受压后滚道变形，旋转时出现卡顿。三维模型里把各个零件的配合间隙、分层结构都做了清晰表达，结构工程师在做整机布局时，可以直接调取这个模型核对安装空间，确认轴的台阶高度、基座沉孔深度是否和轴承厚度匹配，避免出现装配后轴向窜动过大、或者轴承被压死的问题。

　　这类轴承的润滑通常采用润滑脂填充，在低速轻载场景下可以长期免维护，保持架的材质一般采用铜合金或者工程塑料，模型里呈现的金色保持架对应铜质保持架，强度更高、耐热性更好，适合工作温度稍高的工况。整套结构没有复杂的异形零件，所有特征都是回转体加圆周阵列特征，加工工艺成熟，采购替换也十分方便，是小型机械里解决轴向承载、降低旋转摩擦最经济可靠的标准零部件方案。
