十七寸五孔多辐条改装汽车轮毂

　　这套轮毂结构在整车底盘改装、售后替换轮圈以及定制化乘用车外观升级场景中使用频率很高，日常做底盘配套结构校核时，轮辋部分是绕不开的边界件。它不属于原厂标配的小尺寸钢制轮圈，整体采用宽轮辋搭配密集分叉辐条的造型，轮辋名义宽度约7英寸，配合17英寸的名义直径，适配市面上多数紧凑型、中型家用轿车以及部分入门轿跑的改装需求，中心安装面设置五个螺栓过孔，孔位围绕轮毂中心呈圆周均布，对应主流五孔轮毂的安装节圆布局，装车时可以直接匹配对应五孔轴头的制动盘、转向节端面，不需要额外加装转接法兰，避免转接后轮距过度外扩带来的半轴载荷变化、转向回正特性偏移问题。

　　从实际装车用途来看，这类多辐条轮毂一方面承担整车行驶过程中的载荷传递：轮胎接地后的垂向冲击、加速时半轴输出的扭矩、制动时卡钳夹紧制动盘产生的反向力矩，全部要通过轮毂的辐条、安装盘、轮辋筒体逐层传递到轮胎与地面，结构强度冗余必须覆盖颠簸路面冲击、紧急制动、高速过弯的复合工况；另一方面密集辐条的造型留出了足够的内侧空间，能够避让大尺寸多活塞制动卡钳，很多车主升级大尺寸划线制动盘、对向四活塞卡钳时，原厂小尺寸轮圈的内侧空腔会直接和卡钳外壁发生运动干涉，这套17英寸轮辋的径向高度加上辐条内侧的避让曲面，刚好可以容纳改装后的制动总成，转动全程辐条内壁与卡钳外轮廓保留足够安全间隙，不会在转向、悬架跳动过程中出现剐蹭。

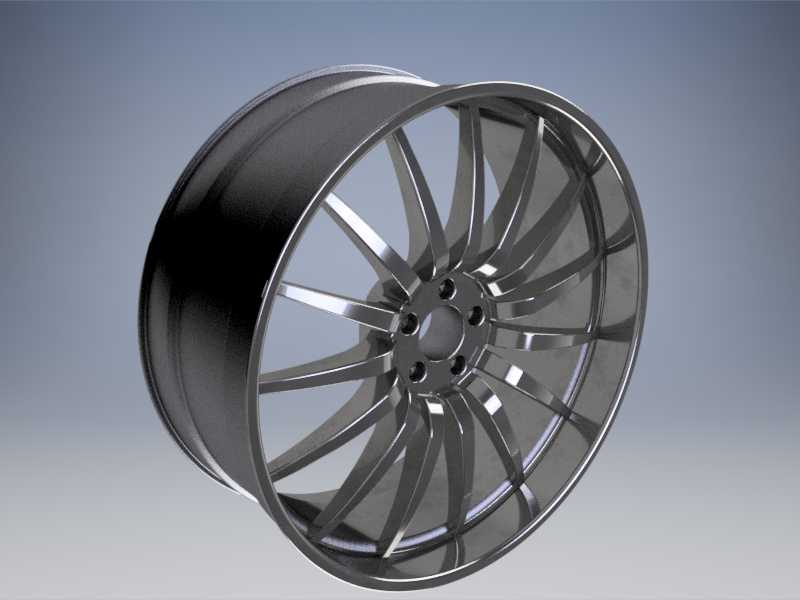

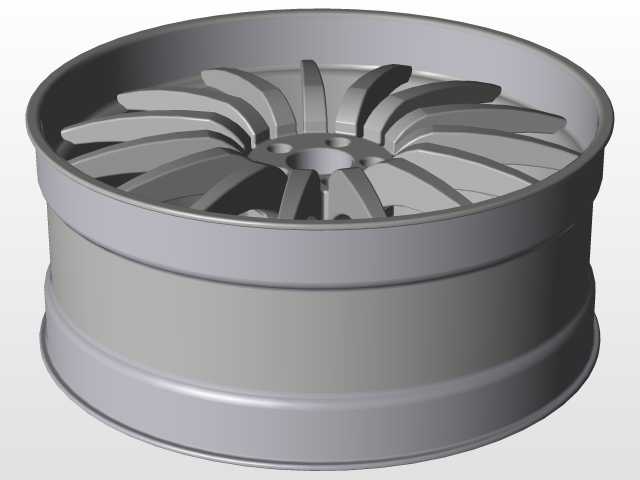

　　建模过程中结构拆分逻辑完全贴合真实铝合金锻造轮毂的成型工艺：最外侧的轮辋筒体分为胎圈座、轮缘、中部下沉槽几个区段，胎圈座的直径公差直接决定轮胎装配后的密封性能，无内胎的真空胎依靠胎唇与胎圈座的紧密压合实现保压，建模时胎圈座位置保留了设计要求的微小锥度，轮缘位置做了加厚翻边，避免车辆靠边停车时路肩剐蹭直接切透轮辋边缘；中部的轮盘安装面凸起形成中心定位孔，装车时中心孔与轴头的定位止口间隙配合，承担整车的径向定位，五个螺栓孔周边做了局部加厚的凸台，分散螺栓拧紧时的面压，避免长期交变载荷下螺栓孔周边出现应力开裂。辐条采用分叉式设计，每一根主辐条从中心安装盘向外延伸到接近轮辋的位置拆分为两支，分别连接到轮辋内壁的不同点位，这种布局相比同数量的直辐条，一方面可以在相同重量下增加辐条与轮辋的连接点数量，让轮辋受到的路面冲击可以分散到更多辐条上传递，降低单根辐条的应力峰值；另一方面分叉形成的镂空间隙可以引导行驶气流穿过轮盘，带走制动卡钳与制动盘摩擦产生的热量，避免长时间连续制动后制动盘温度过高出现热衰减。

　　安装边界校核时需要重点核对几个尺寸链：首先是轮辋的偏距，也就是轮毂安装贴合面到轮辋中心对称面的距离，偏距数值直接决定轮圈装车后向外探出的位置，偏距过小会让轮圈超出翼子板轮廓，转向满打时轮胎剐蹭翼子板内衬，偏距过大则轮圈向内缩进，容易剐蹭减振器筒身与悬架下摆臂；其次是中心孔的直径匹配，如果轮毂中心孔大于车辆轴头直径，必须加装对应尺寸的变径圈，否则高速行驶时车轮会出现径向抖动；最后是螺栓孔的节圆直径，五孔布局的节圆尺寸不同车型存在差异，建模时五个孔的分度圆精度直接决定螺栓能否顺利穿入，装配后所有螺栓必须按照对角顺序分步拧紧，保证安装面受力均匀。这款轮毂的辐条背面做了不等厚的减重设计，在辐条靠近中心安装盘、应力水平更高的区段保留较大壁厚，在靠近轮辋、应力更低的区段做局部挖空，在满足结构强度要求的前提下降低簧下质量，簧下质量的降低可以直接提升悬架对路面颠簸的响应速度，改善轮胎的贴地性能。
