多自由度铰接式重载液压机械臂结构

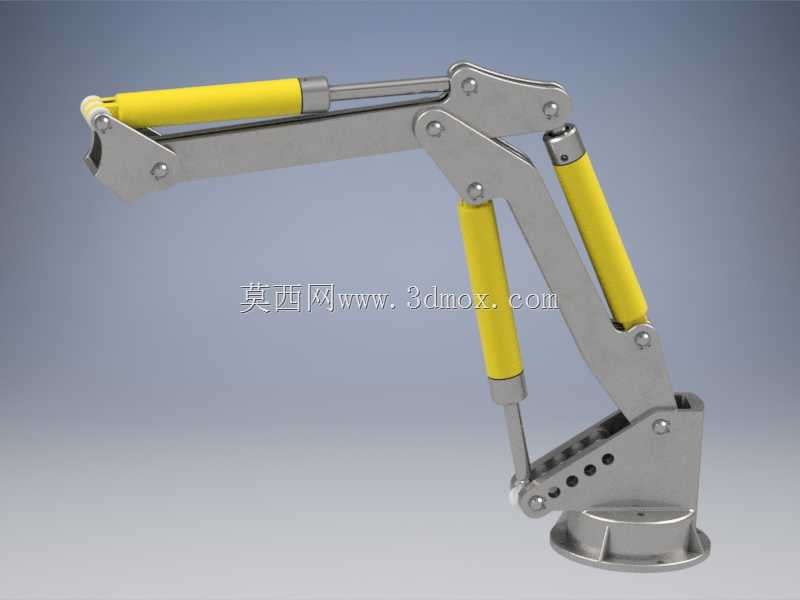

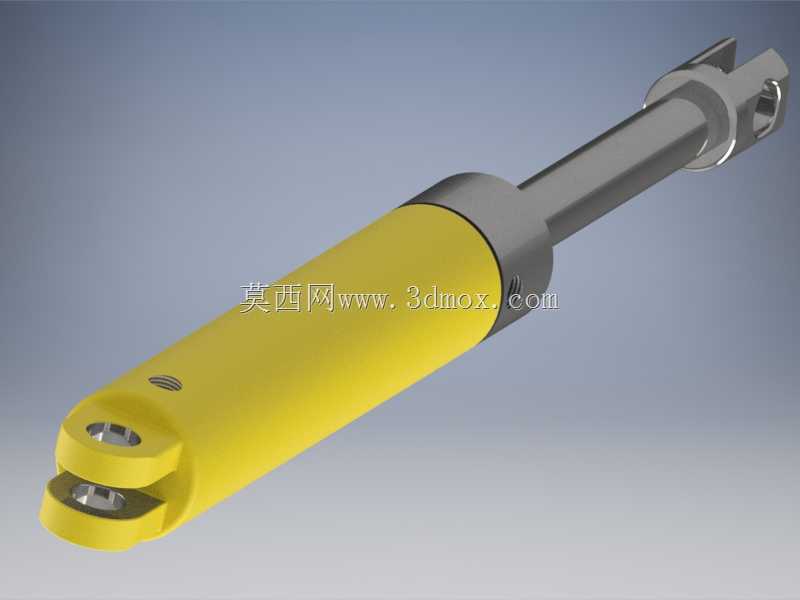

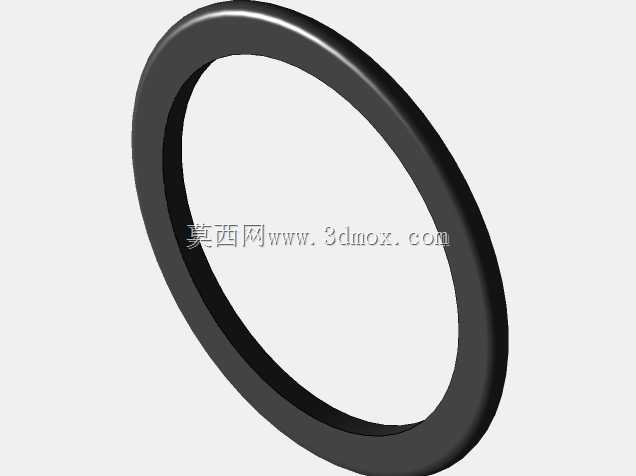

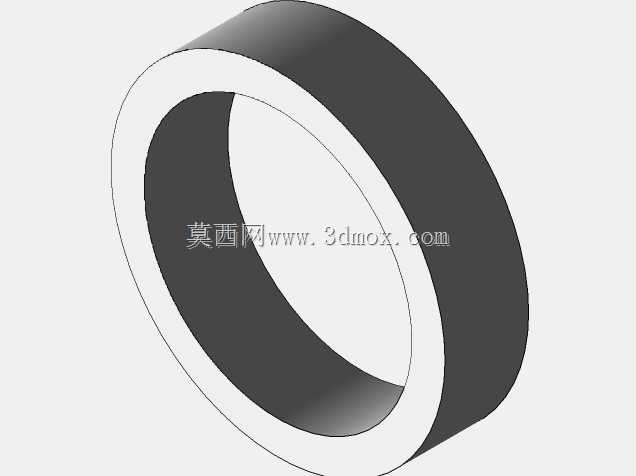

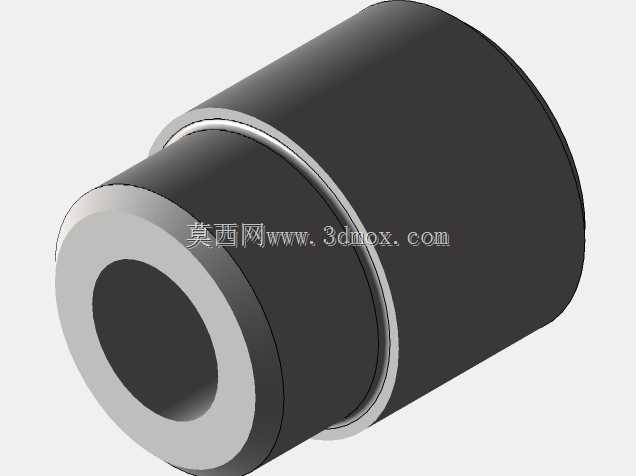

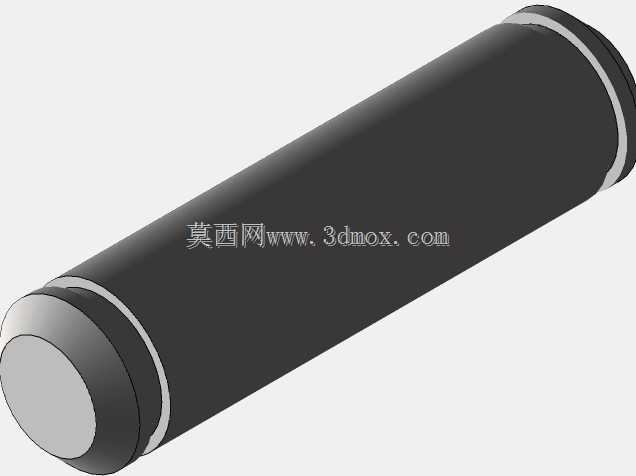

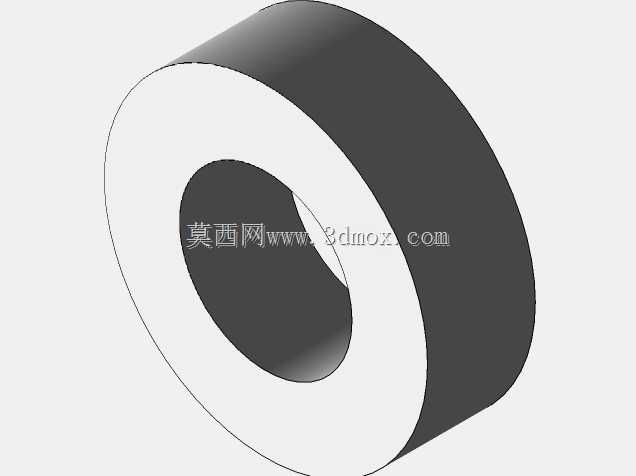

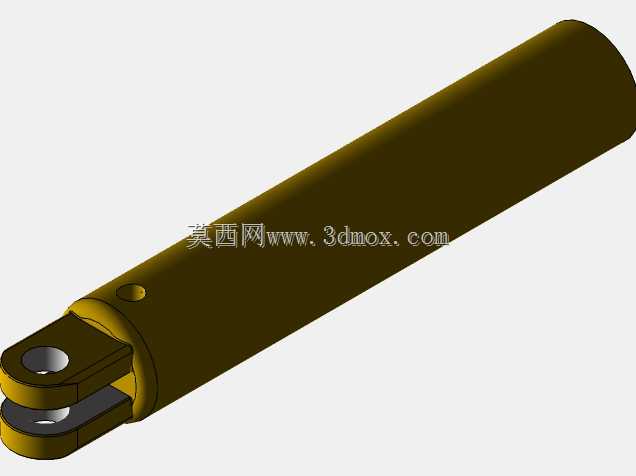

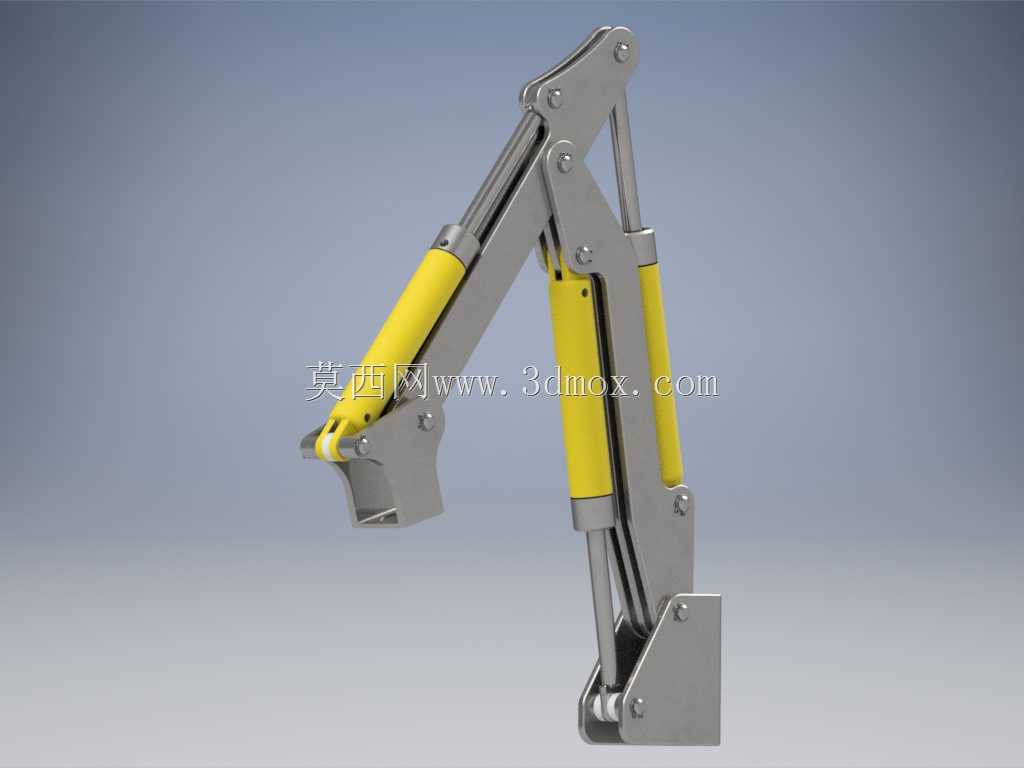

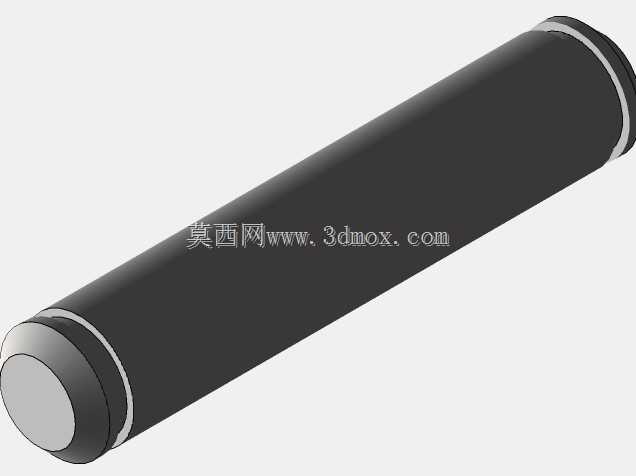

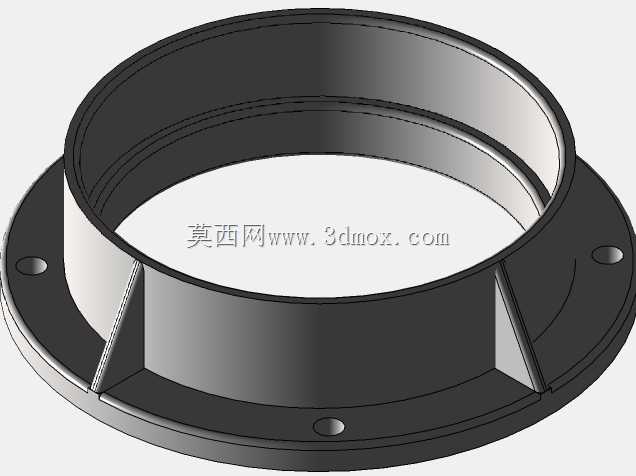

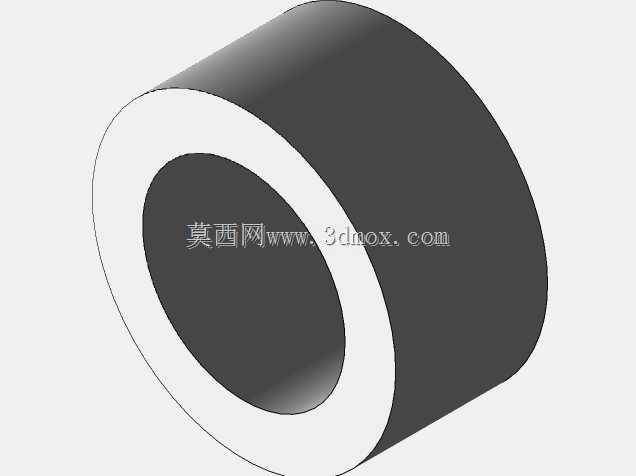

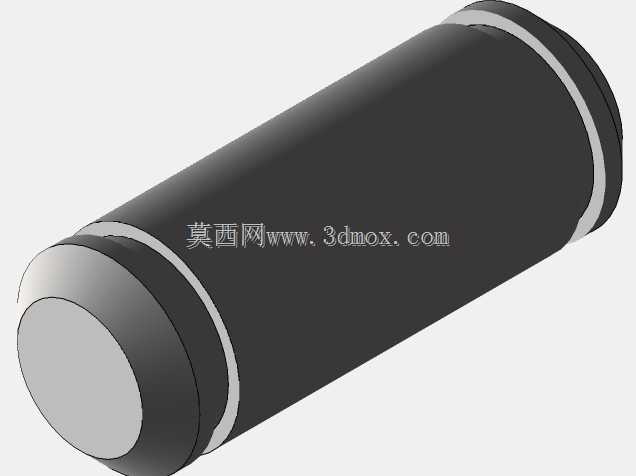

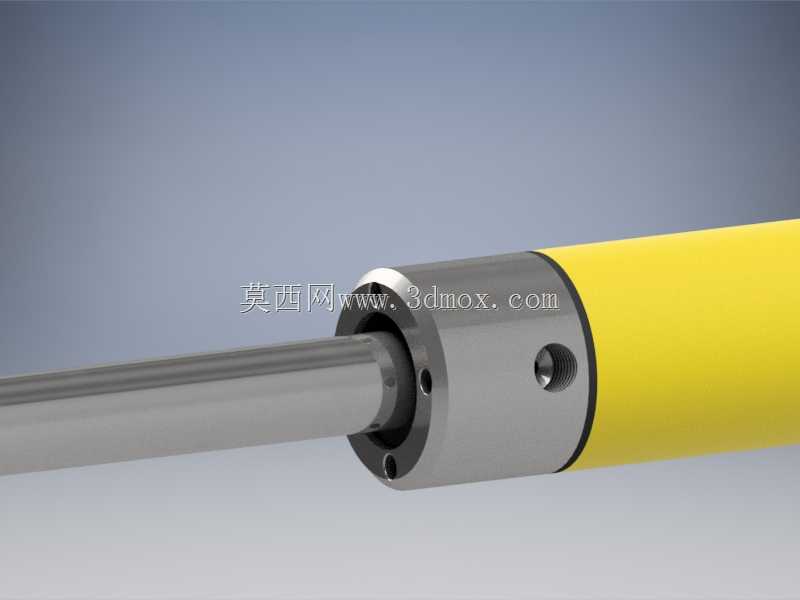

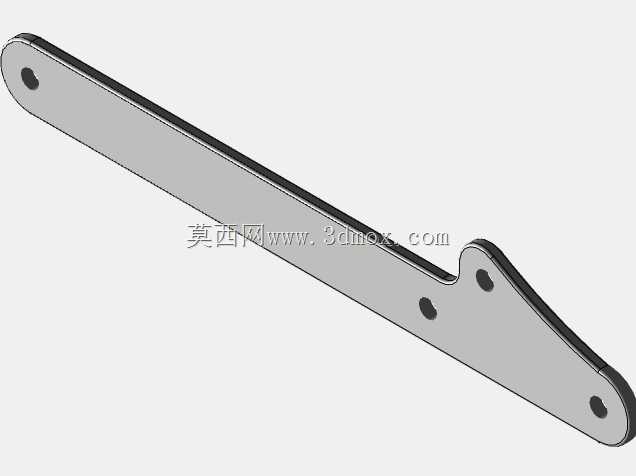

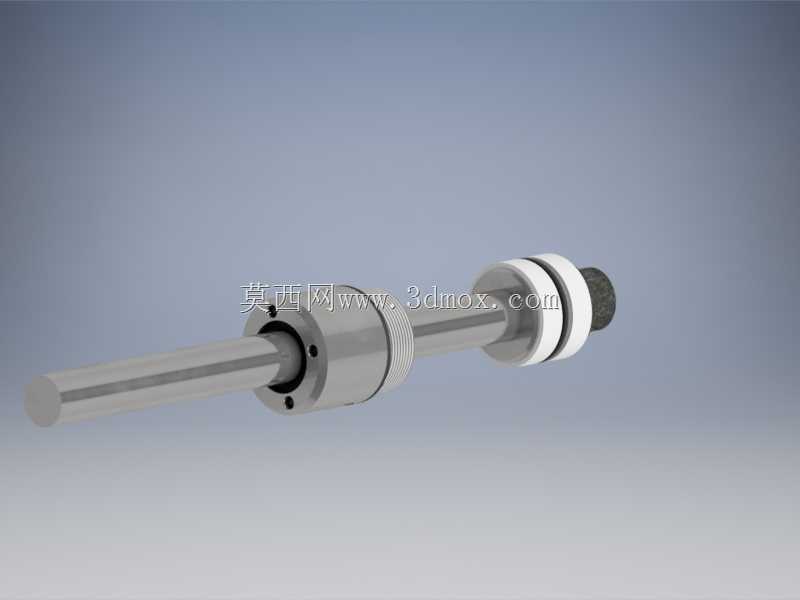

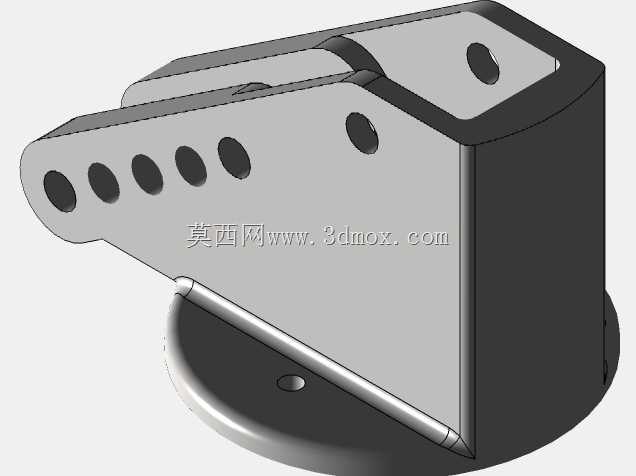

该液压机械臂结构主要面向工业重载作业场景设计，可适配小型起重转运、工位物料位移、工装夹具搭载、轻型作业执行等多种工况，在小型加工车间物料周转、仓储轻型货物码放、设备检修辅助托举、教学实训演示等场景中均可发挥作用，能够替代人工完成小范围内的重载位移与姿态调整作业，降低人工搬运托举的劳动强度，提升狭小空间内的作业灵活性与操作精准度。整套臂体采用多段铰接式结构设计，共设置三处液压驱动缸作为动力输出单元，分别对应底座回转支撑、大臂俯仰抬升、小臂角度调节三个核心运动维度，可实现作业范围内任意位置的姿态调整，各铰接点位均采用销轴配合耐磨衬套的连接形式，既保证关节转动的顺畅度，又能承载重载作业下的径向与轴向载荷，避免长期使用出现关节松旷、形变等问题。底座采用圆盘式安装结构，安装面预留多组固定孔位，可通过螺栓直接固定在作业平台、移动小车或者固定基座上，安装边界适配常规的小型设备安装工位，无需额外定制复杂的转接安装结构，整体臂体完全收拢时占用空间较小，完全展开后可覆盖数米范围的作业半径，能够满足常规小范围作业的覆盖需求。设计过程中重点考量了液压管路的排布走向，将驱动缸的安装位置设置在臂体的内侧区域，既避免臂体运动过程中管路与臂体结构、外部障碍物发生剐蹭干涉，又能让整体外观更加整洁规整，臂体主体结构采用金属板材折弯拼接的形式，在保证整体结构强度的前提下尽可能降低臂体自身重量，提升液压驱动的负载效率。臂体末端预留标准的工装安装接口，可根据实际作业需求更换夹爪、吊具、托台、作业工具头等不同的执行端配件，适配不同类型的作业任务，各液压驱动缸的行程参数经过匹配计算，能够保证各关节运动过程中无死点、无运动干涉，动作衔接顺畅，整体结构的受力路径经过优化，重载作业时载荷可通过臂体铰接结构均匀传递到底座安装面，避免局部应力集中导致的结构损坏，同时铰接点位的密封结构可阻挡作业环境中的粉尘、碎屑进入关节摩擦面，延长结构的使用寿命，降低日常维护的频次与成本。
