简易手动操作螺杆式夹持虎钳结构

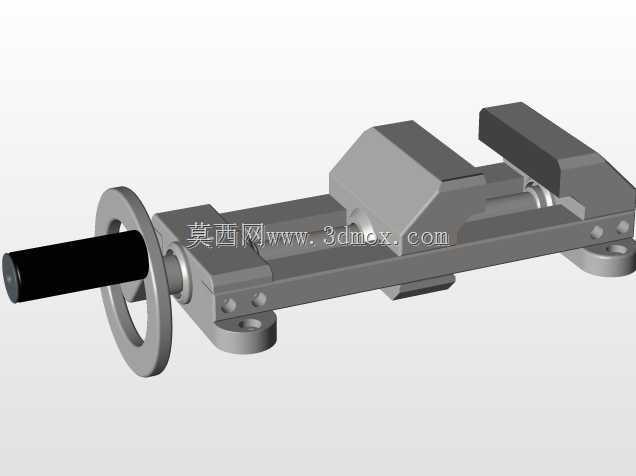

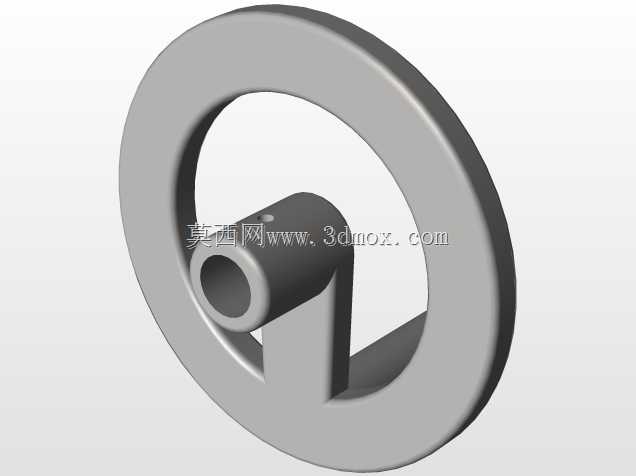

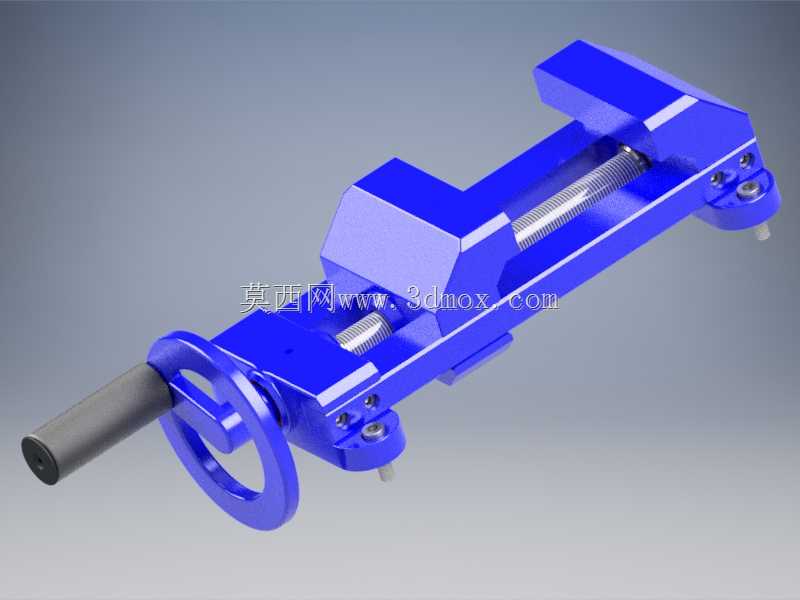

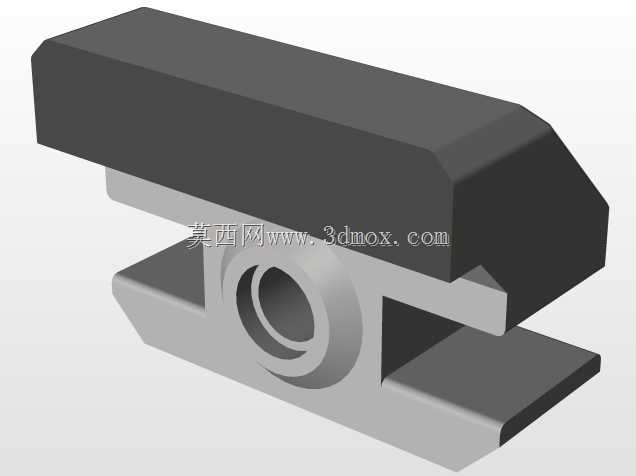

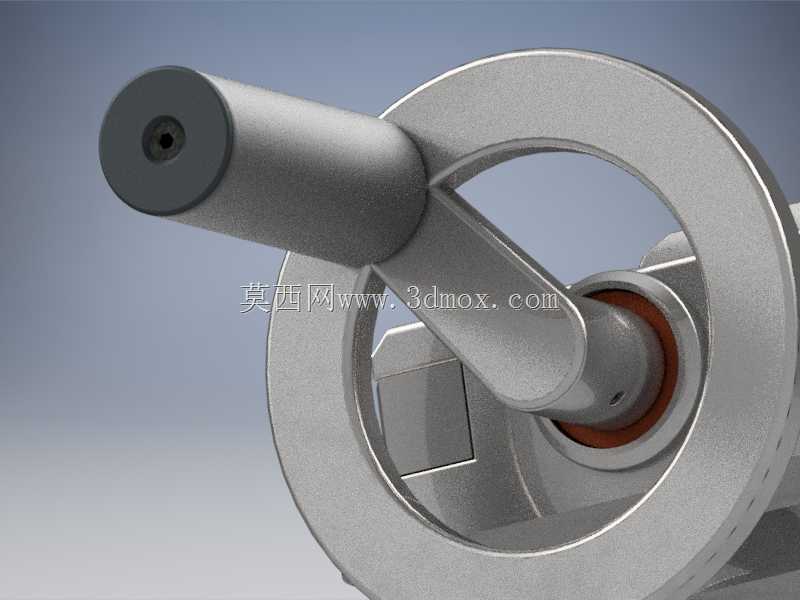

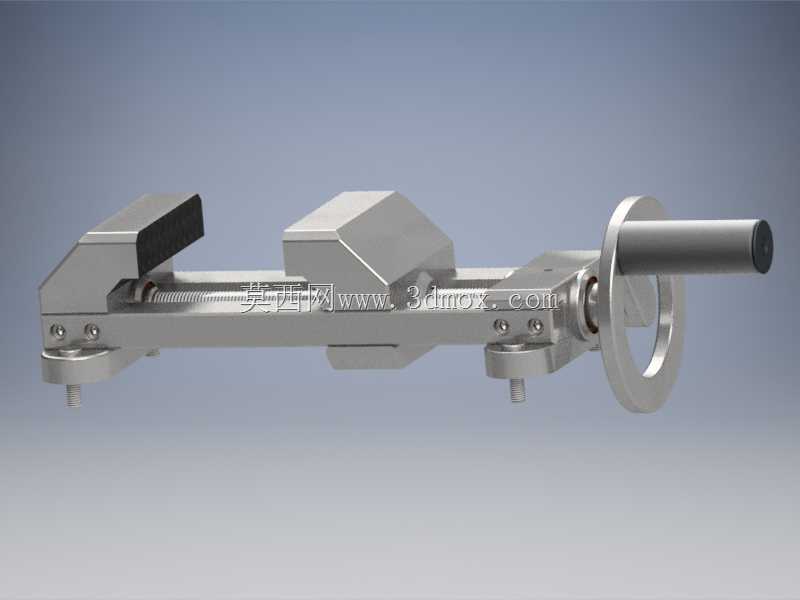

这款手动虎钳是机械加工、钳工装配、小件维修场景中极为常用的通用夹持工装，核心用途是在各类作业过程中稳定固定待加工工件，避免工件在锉削、钻孔、攻丝、小件打磨、零件修配等操作中出现位移、晃动，保障作业精度与操作安全。从功能特性来看，它采用经典的螺杆传动结构，通过端部手轮的旋转运动转化为活动钳身的直线往复运动，配合固定钳身实现对工件的夹紧与松开，传动过程平稳，夹紧力可通过手轮的施力大小灵活调节，既可以夹持质地较软的有色金属、塑料工件避免夹伤表面，也能提供足够的夹持力固定小型钢制零件完成轻负荷加工。钳口位置设计有可拆卸的防滑钳口垫，表面带有细密的防滑齿纹，既可以提升夹持摩擦力防止工件滑脱，也能在钳口磨损后单独更换，延长整体工装的使用寿命。从设计思路上，这款虎钳做了轻量化的结构优化，整体采用长条形卧式布局，在保证足够夹持行程的前提下压缩了整体结构重量，底部设置了两个带安装螺栓的固定支脚，可直接固定在工作台面、工装架或者移动作业小车上，安装边界清晰，支脚间距适配多数常规钳工台的预留安装孔位，不需要额外制作转接安装板即可完成部署。活动钳身与固定钳身之间采用光杆导向结构，配合螺杆的传动间隙控制，保证活动钳身移动过程中无偏摆、无卡顿，夹持工件时上下钳口保持平行，不会出现工件翘起、夹持歪斜的问题。手轮采用大直径圆盘式设计，操作时力臂更长，同等手力下可以获得更大的夹紧力，长时间操作也不易产生手部疲劳。整体结构没有复杂的液压、气动元件，纯机械传动的结构可靠性极强，日常仅需定期在螺杆、导向杆位置涂抹润滑脂即可完成维护，故障率极低，既适合小型机加工车间的批量工位配置，也适合维修班组、个人工坊作为常备夹持工具使用，能够覆盖从精密小件修配到常规零件装夹的多数通用夹持需求，夹持行程可满足多数小型零件的装夹尺寸要求，开口范围适配日常作业中绝大多数小型工件的夹持需求，整体结构紧凑，闲置时占用工作台面空间小，是实用性极强的通用夹持工装。
