低扭矩低速工况挠性联轴器结构

　　这套挠性联轴器的结构方案，面向的是轻载、低速的轴系传动场景，常见于小型实验台、教学演示装置、低速输送辅线、轻工小型工装以及对冲击补偿有基础要求的微型动力输出端。这类工况的核心矛盾并不在大功率扭矩承载，而在于两根传动轴之间不可避免的安装偏差：现场装配时，主动轴与从动轴很难做到理论上的绝对同轴，径向偏移、角度偏斜、轴向小幅窜动都会在刚性连接状态下转化为轴端附加弯矩，轻则让轴承过早出现点蚀、保持架磨损，重则让轴肩位置产生交变疲劳裂纹，甚至让驱动端的小型电机出现异常发热、噪声抬升的问题。

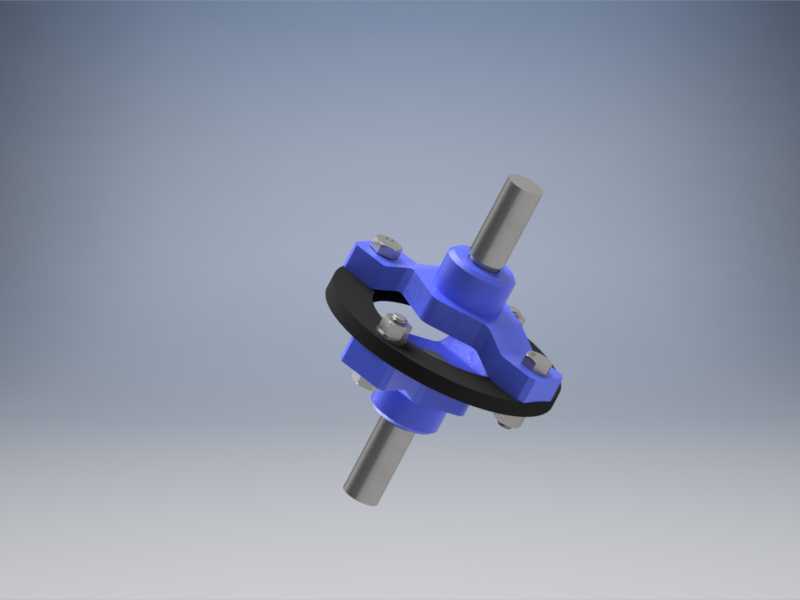

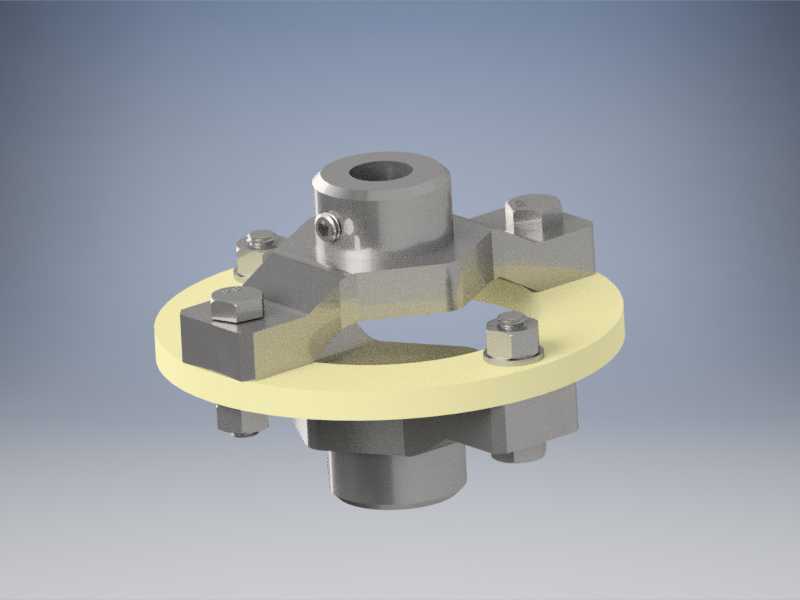

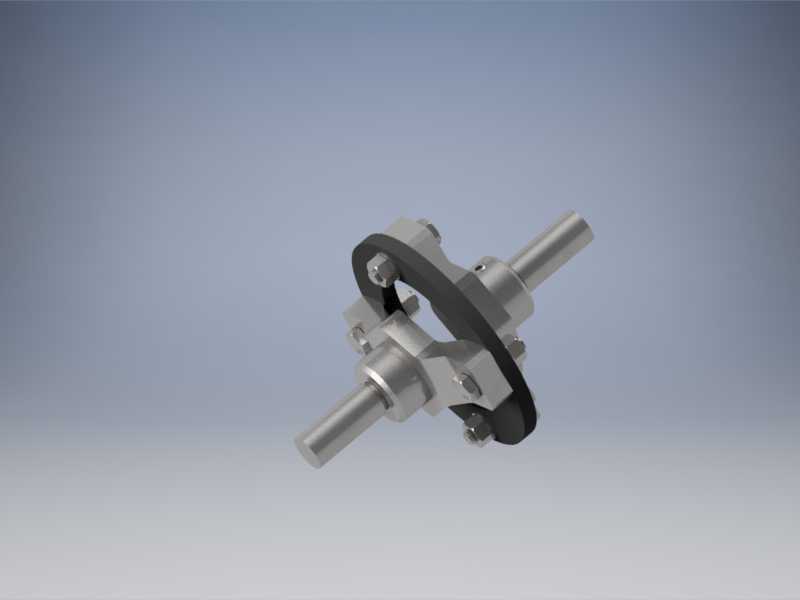

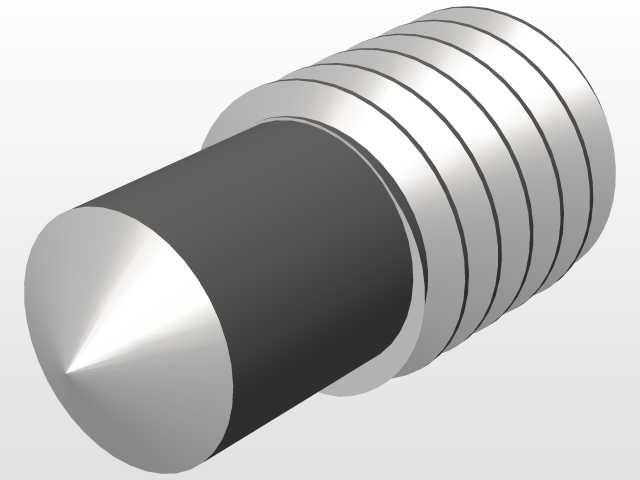

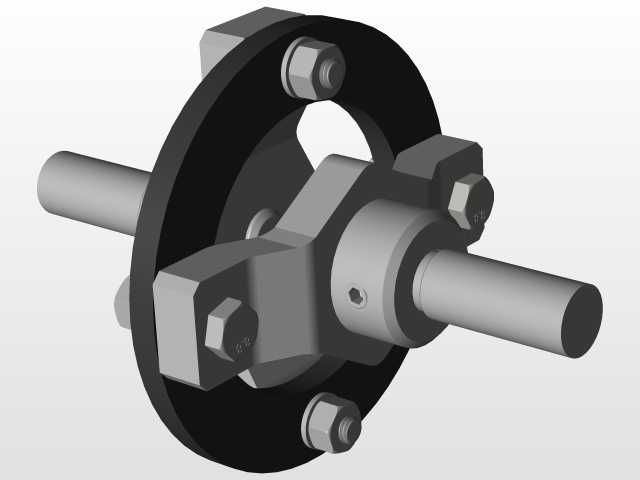

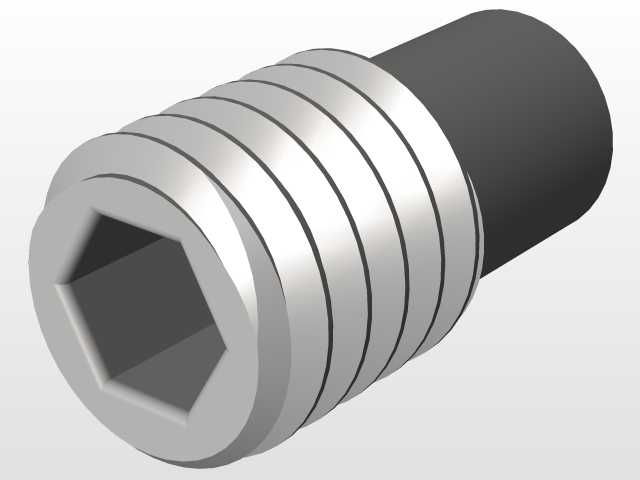

　　从结构组成来看，整套部件分为两侧蓝色的夹持轮毂、中间黑色的环形挠性传力元件、周向布置的紧固螺栓以及两端伸出的对接轴段。两侧轮毂分别抱紧主动、从动轴的轴端，轮毂与轴的配合采用圆柱面抱紧形式，依靠螺栓预紧产生的夹持摩擦力传递扭矩，不需要在轴上加工键槽，对于小直径光轴的装配场景十分友好，也避免了键连接带来的应力集中问题。中间的黑色环形元件是实现挠性补偿的核心，它被两侧轮毂夹合固定，扭矩从一侧轮毂通过周向紧固件传递到挠性环，再经由另一侧的紧固件传递到从动轮毂，整个传力路径没有刚性的金属直接接触，挠性环自身的弹性变形可以吸收两轴之间的不对中量。

　　设计思路上，这类结构刻意避开了高刚性联轴器的强约束特性：在低扭矩区间，挠性环的刚度不需要做得过高，适当的弹性既可以补偿安装误差，还能缓冲启动瞬间的小幅冲击，阻隔从动端的轻微振动向驱动电机传递。周向均匀分布的紧固点位让传力载荷在环形元件上对称分布，避免单侧受力导致挠性环偏磨、局部应力过载。轮毂的造型做了环形避让，中间留出的空间刚好容纳挠性环的变形余量，当两轴出现径向偏移时，挠性环可以在两侧轮毂之间产生小幅的剪切与弯曲变形，不会出现部件之间的刚性干涉。

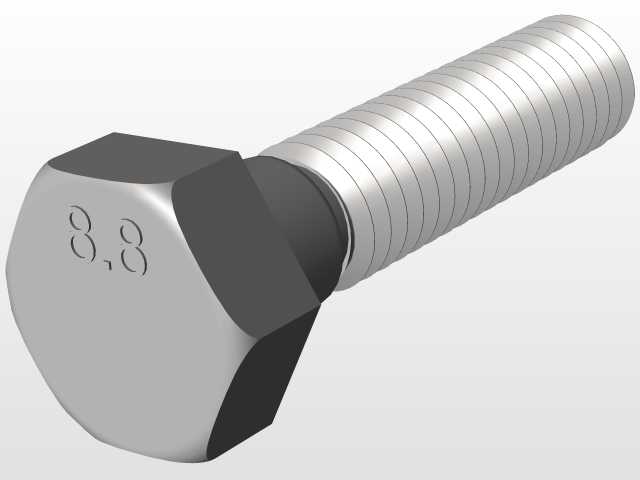

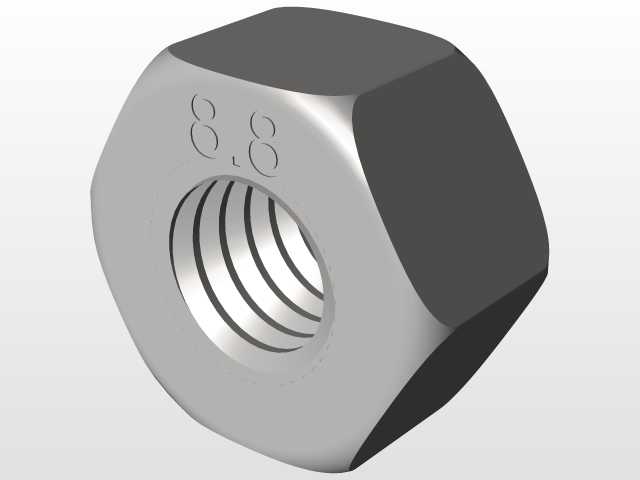

　　安装边界方面，两侧轴段的同轴度公差不需要像刚性联轴器那样严格控制在极小范围，在现场实操中，径向补偿量可以覆盖小型设备常规装配的偏差区间，角向补偿也能适应机架焊接后轻微的安装面倾斜。轴向方向上，两轴的轴端伸入轮毂夹持段的长度需要匹配抱紧行程，既要保证足够的夹持接触面积来传递摩擦力矩，也不能让轴端顶死到轮毂内侧台阶，预留出少量轴向窜动间隙，就可以适配热胀冷缩带来的轴长小幅变化。装配时周向螺栓需要按对角顺序逐步拧紧，让挠性环受到的夹合力均匀分布，避免单侧预紧过大导致环形元件初始变形偏斜，运行时出现周期性的附加载荷。

　　在实际设备布局里，这类联轴器尤其适合布置在动力源与工作端之间间距不大、但机架加工精度有限的部位：比如小型轻工设备的减速输出端与转盘主轴之间，实验测试台的电机与被测轻载构件之间，低速物料推送机构的动力连接部位。它不需要润滑维护，没有金属啮合的磨损间隙，挠性元件本身的阻尼特性还能抑制轴系的小幅扭转振动，让低速运行的传动过程更平稳。三维建模过程中，需要重点核对轮毂夹持孔与配合轴的直径公差、螺栓分布圆的位置精度、挠性环的内外径与厚度尺寸，保证夹合之后环形元件的受压变形处于弹性区间，既不会因为预紧不足出现传动打滑，也不会因为预紧过量让挠性环失去弹性补偿能力。同时要校核两轴最大允许偏移状态下，挠性环的最大应变处于材料允许范围之内，螺栓的预紧力满足额定扭矩下的摩擦力传递要求，轴段伸出长度与周边机架、护罩的安全间隙充足，避免运行过程中出现运动干涉。
