带圆弧护罩1000mm幅宽带式输送结构

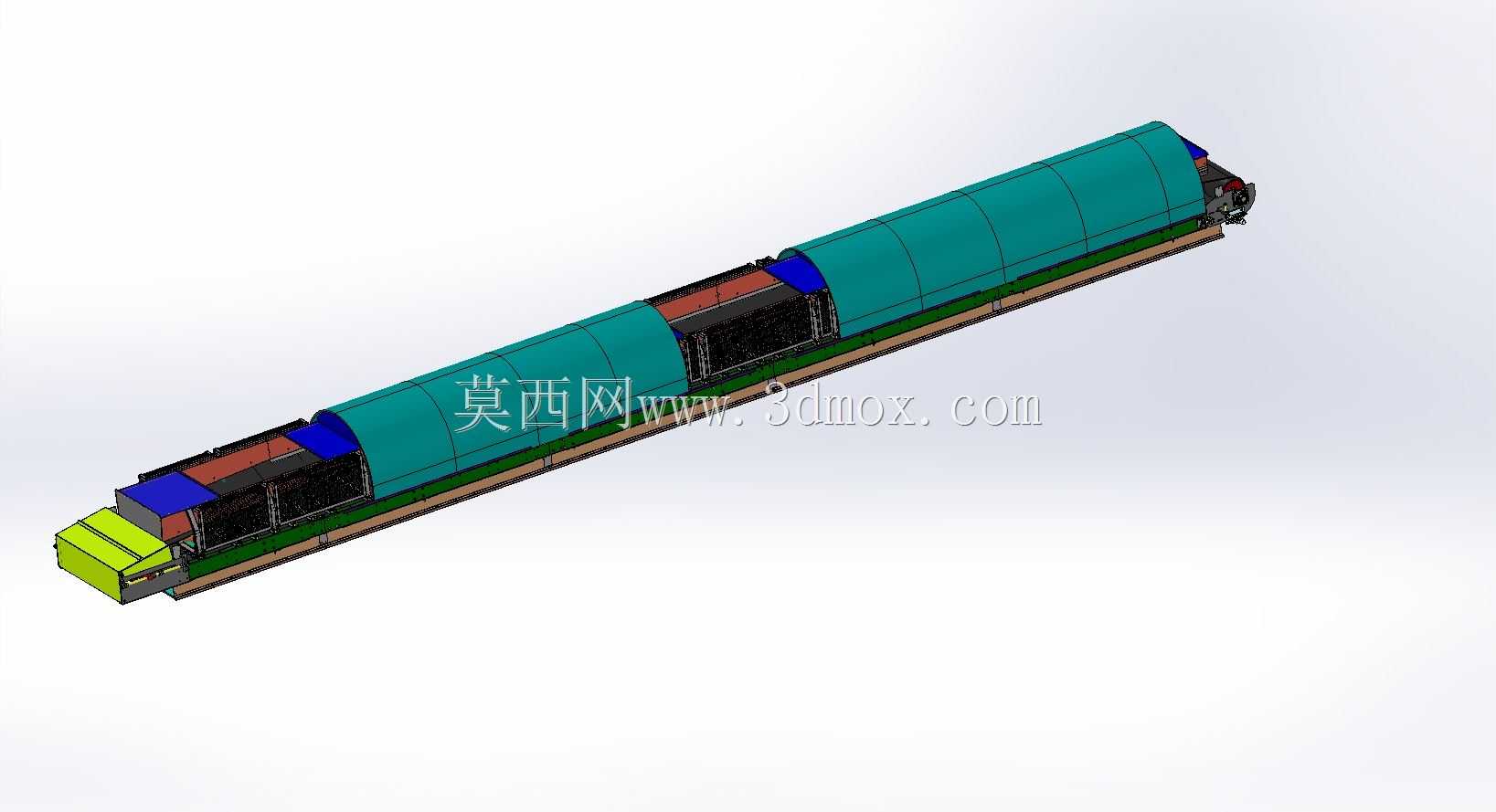

　　这款带式输送结构的设计，最初是针对散料封闭转运场景做的定向开发，在矿山、建材、粮食加工这类有扬尘管控要求的生产环节，常规敞开式皮带输送容易出现物料撒落、粉尘外溢的问题，做全封闭护罩结构能直接适配厂区环保管控要求，不用额外在输送线旁加装除尘罩就能减少九成以上的无组织粉尘排放。从结构布局来看，整机采用分段式模块化框架设计，主体机架用标准型钢焊接成型，每段框架长度控制在两米范围内，方便现场转运和拼接安装，安装时只需要将相邻段的连接法兰对齐打紧螺栓，就能快速完成整线拼接，不需要在现场做大量焊接作业，能大幅缩短产线安装的工期。皮带幅宽设置为1000mm，适配每小时300-500吨的散料输送通量，30米的整机长度可以覆盖多数车间内跨工段转运、

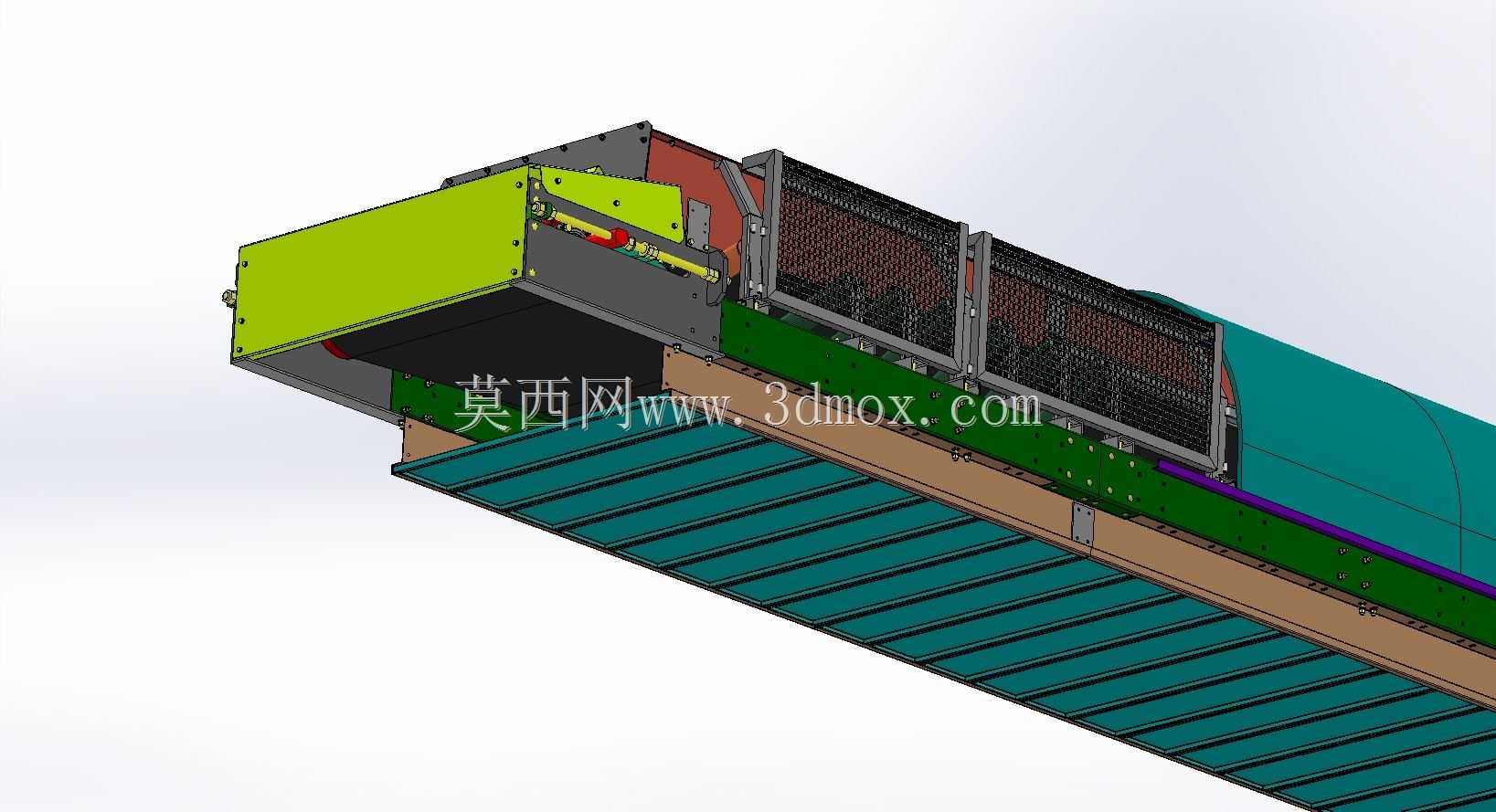

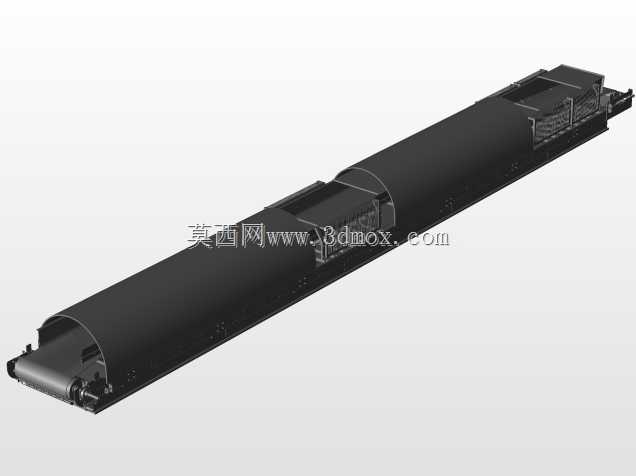

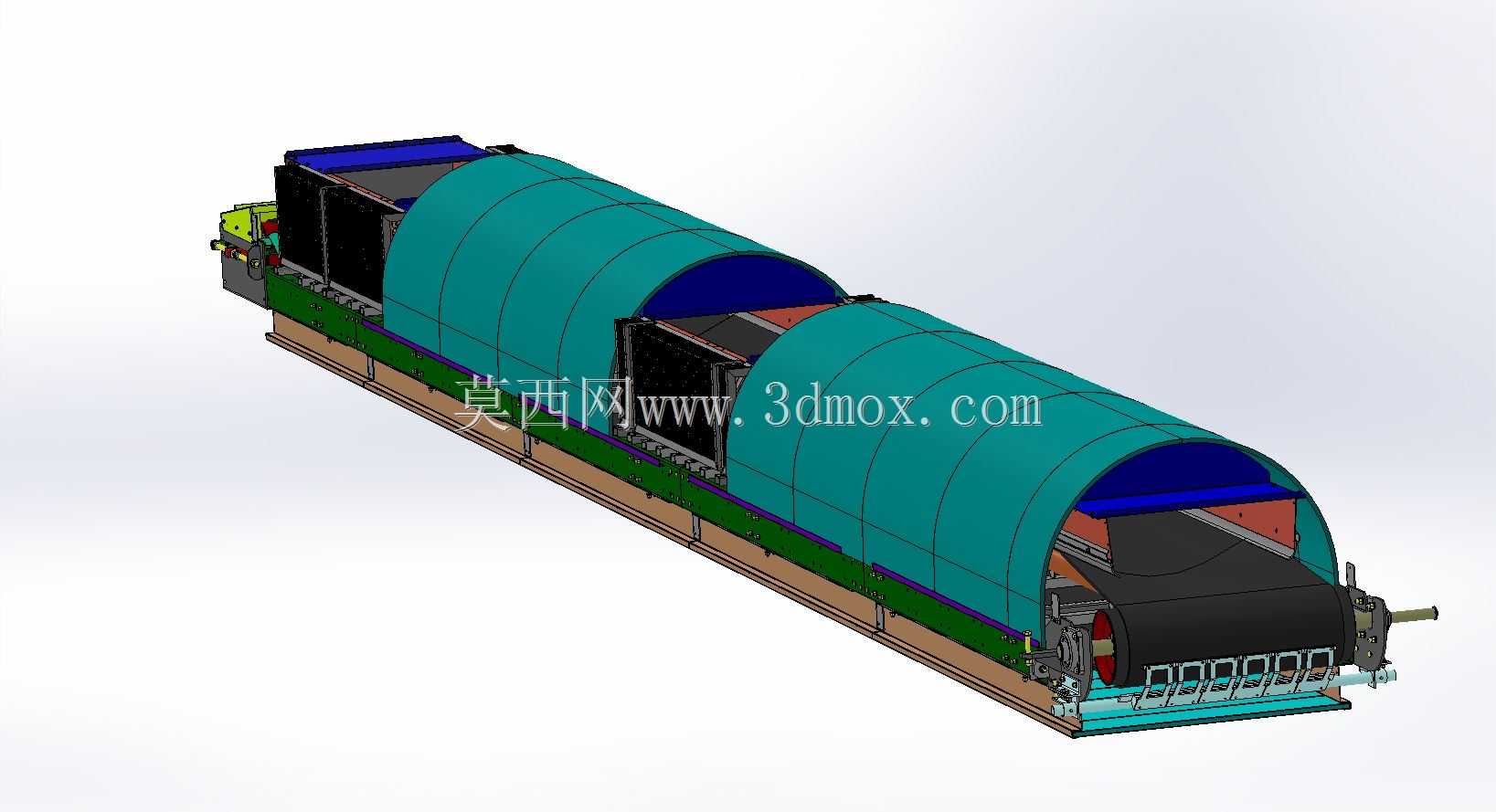

　　厂区短距离料场转运的距离需求，安装时需要预留的侧边操作空间不小于800mm，头尾轮中心的安装高度差可以根据现场地形做±3度的微调，不需要额外改动主体框架结构。上部的圆弧护罩采用分段卡扣式设计，每段护罩通过侧边的快拆卡扣和机架连接，日常巡检时只需要掀开对应位置的护罩段，就能观察内部皮带的磨损、托辊的运转情况，不需要拆除整段护罩，能降低日常运维的工作量。护罩内侧预留了喷淋装置的安装位，针对温度较高的物料输送场景，可以直接在预留位加装雾化喷淋头，不用在护罩上二次打孔破坏结构密封性。驱动端采用侧装式驱动布局，将驱动电机和减速机构布置在机头端的侧面，不会占用皮带上方的过料空间，同时驱动端的张紧结构采用螺旋张紧设计，张紧行程预留150mm，

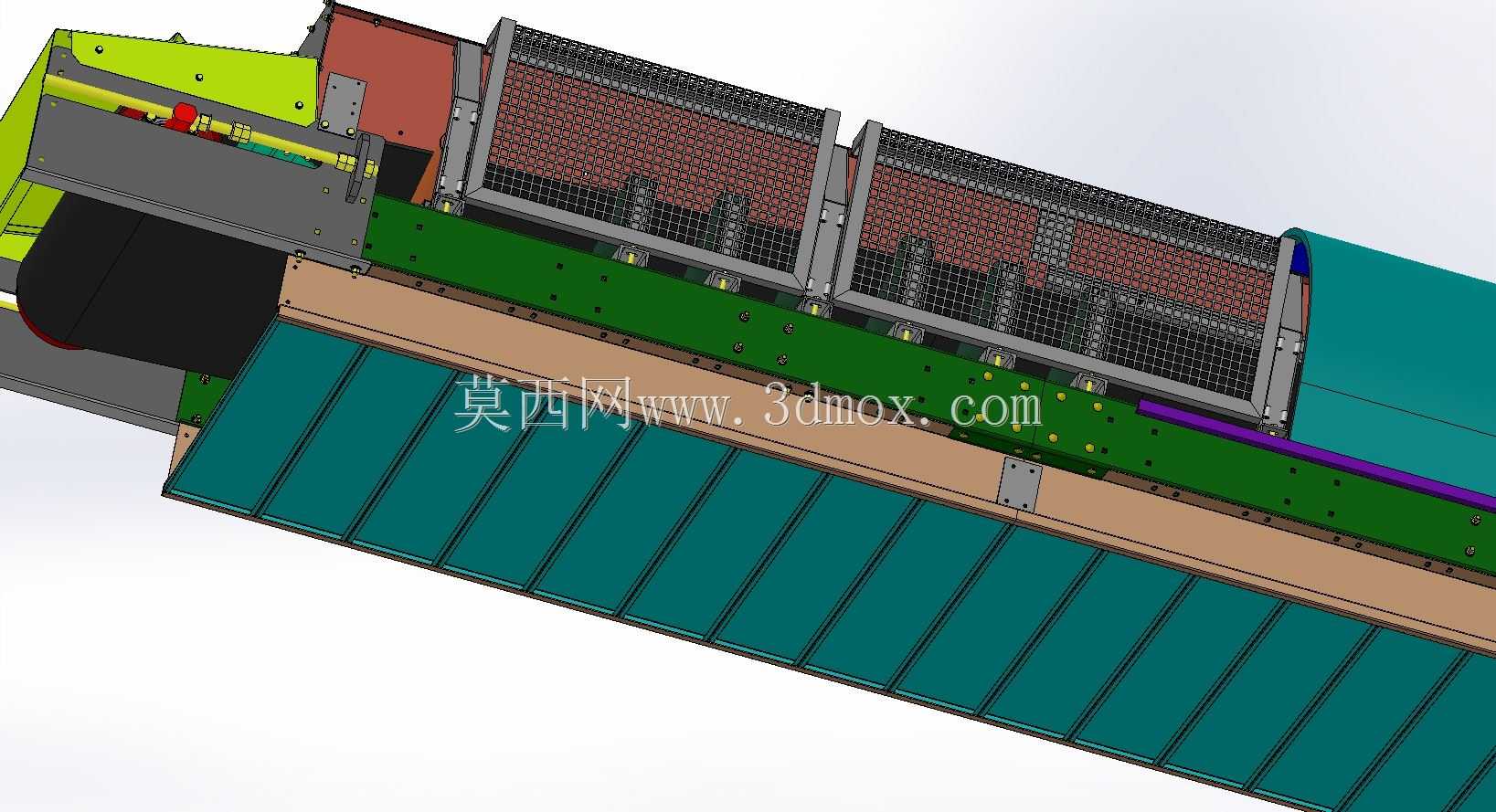

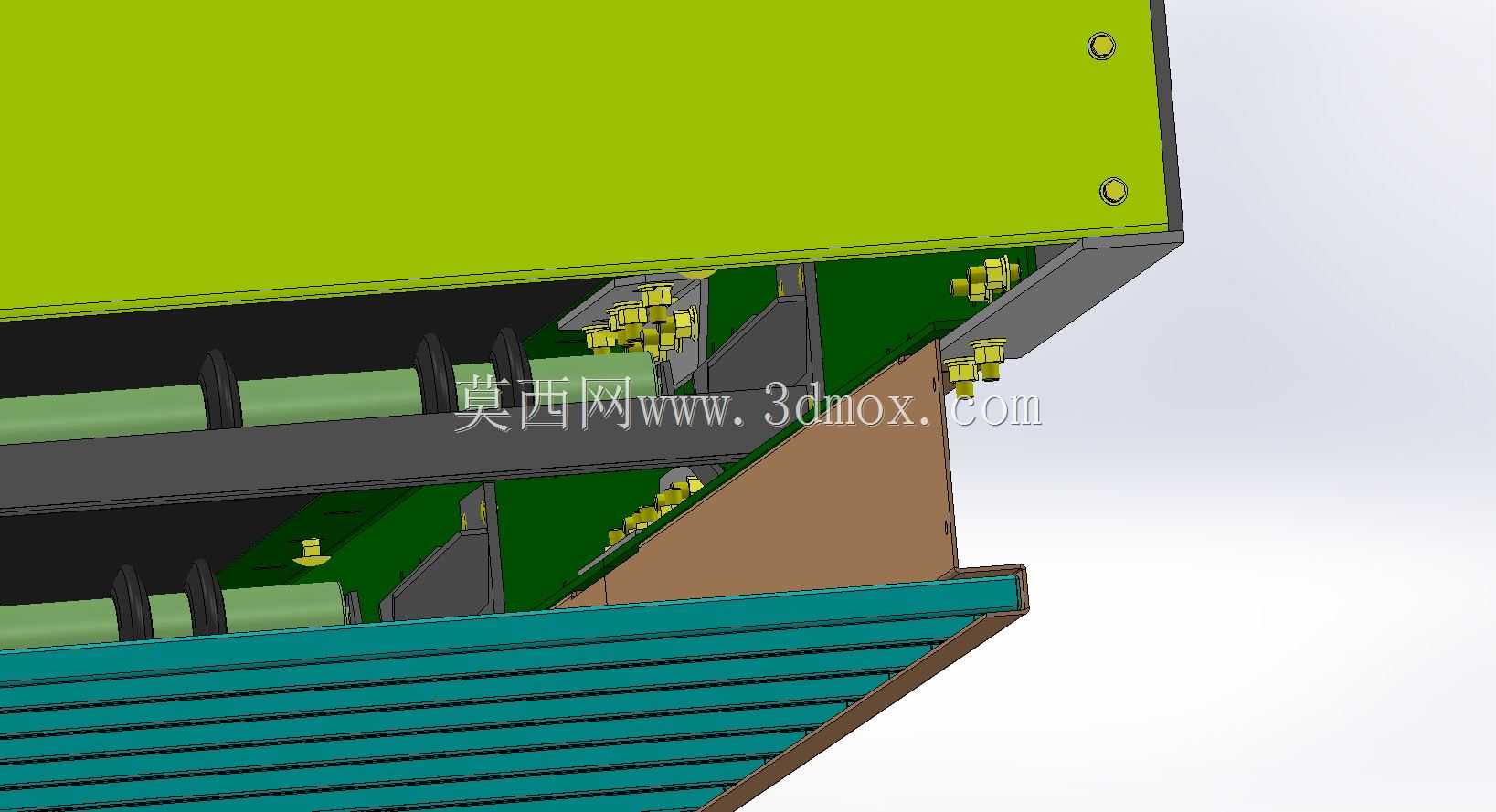

　　能补偿皮带长期运转产生的蠕变伸长，避免皮带打滑跑偏。回程段采用平行下托辊布局，上托辊采用槽角30度的槽型托辊组，能让散料在皮带上形成稳定的料堆截面，减少输送过程中的物料撒落，托辊的安装座采用长圆孔设计，安装时可以微调托辊的轴向角度，方便现场调试皮带跑偏问题。头尾轮的滚筒表面采用菱形包胶处理，能增加滚筒和皮带之间的摩擦力，减少湿滑物料粘附在滚筒表面导致的皮带运转抖动。在进料端的位置，设计了导料槽结构，导料槽的侧边和皮带之间留有20mm的间隙，安装时可以在间隙处加装橡胶密封裙边，避免进料时物料从皮带侧边撒出，导料槽的进料口尺寸适配常规的料斗落料口径，不需要额外做转接结构就能和上游的卸料设备对接。

　　整机的安装基础只需要做150mm厚的混凝土地坪，预埋对应位置的地脚螺栓即可，不需要做特殊的加深基础，能降低现场基建的成本。针对北方低温场景的使用需求，护罩内部还预留了伴热带的敷设槽位，冬季输送易冻结的物料时，可以在槽位内加装电伴热带，避免物料冻结粘附在皮带或者护罩内壁。整个结构的所有易损件都采用标准通用规格，托辊、轴承、密封件都可以直接采购市场通用件替换，不需要定制特殊配件，能降低后期运维的配件采购成本。在做三维建模的时候，所有的配合间隙都按照实际装配公差做了预留，护罩和机架的卡扣配合、托辊和安装座的配合、滚筒和轴承座的配合都做了干涉检查，能直接导出工程图用于生产加工，不需要再做额外的结构调整。
