工业级开口梅花两用组合扳手结构设计

　　在设备运维、机械装配、产线调试等日常作业场景里，组合扳手是一线装配与维修人员接触频率最高的手动紧固工具之一，区别于单头开口扳手或单头梅花扳手，两用结构的设计核心是在单根工具本体上集成两种不同的紧固接口，减少作业时工具更换频次，适配不同操作空间下的螺栓螺母拆装需求。从实际作业场景来看，开口端多用于螺栓外侧空间充裕、需要快速套入紧固件的初拧环节，开口的U型结构可以直接从螺栓侧向卡入，不需要从螺栓端部穿入，在长螺杆、管线旁侧螺栓、设备框架边角螺栓等操作空间受限的位置，开口端的操作灵活性优势非常明显；而梅花端采用内十二角的环形包覆结构，和螺栓六角头的接触面积更大，受力时不会轻易出现打滑滑脱的问题，多用于终拧或者锈蚀紧固件的拆卸环节，环形结构可以均匀分散拧紧力矩，避免螺栓六角棱边被啃伤变形，降低紧固件报废概率。

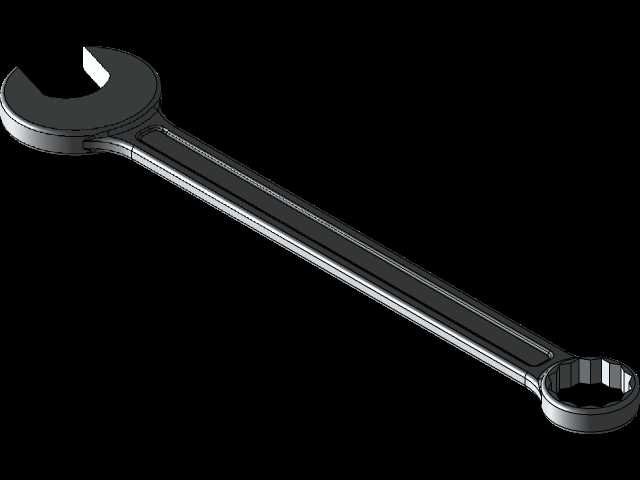

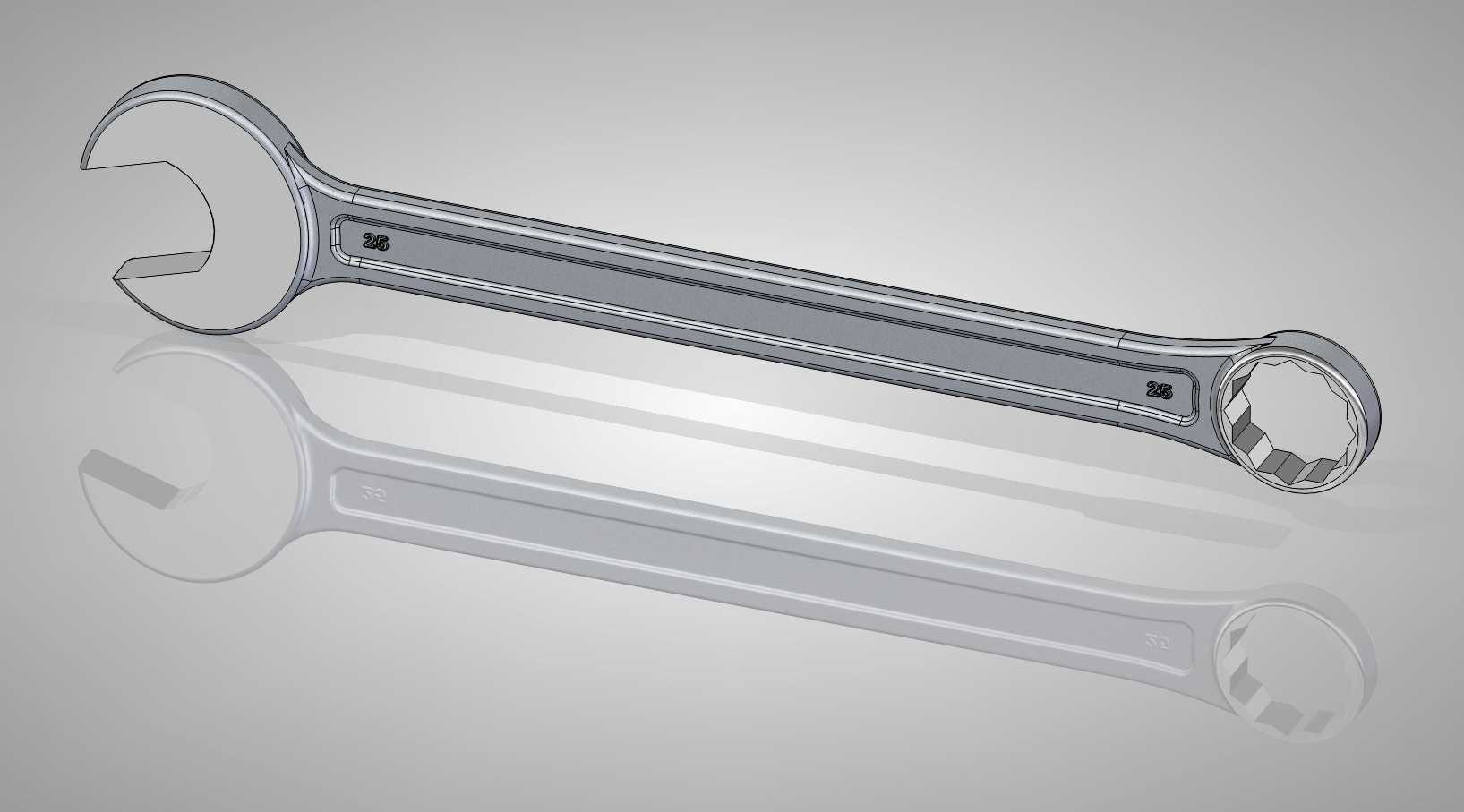

　　这款组合扳手的本体采用一体化锻造成型的结构思路，整体杆身做了等强度的截面设计，从两端工作头向杆身中部平滑过渡，既保证了工作头位置的结构强度，避免大扭矩拧紧时工作头开裂变形，也控制了整体重量，长时间手持作业不会产生过度的负重疲劳。杆身表面做了哑光的金属处理，握持时不易打滑，同时可以抵御日常作业中接触到的油污、水汽侵蚀，延长工具的使用寿命。工作头的尺寸精度是这类工具设计的核心管控点，开口端的开口尺寸、梅花端的内十二角对边尺寸都严格对应标准紧固件的六角头公差范围，间隙控制在合理区间，间隙过大会导致拧紧时打滑损伤螺栓棱角，间隙过小则会出现套入困难、无法适配同规格不同公差等级螺栓的问题。

　　从安装边界与外形尺寸来看，这款扳手的整体长度匹配对应规格螺栓的推荐拧紧力矩，杆身长度经过力矩杠杆比例核算，操作人员正常手部施力即可达到标准螺栓的预紧力矩要求，不需要额外加接延长杆，避免过载导致扳手断裂或者螺栓过载滑牙。开口端的头部厚度做了减薄设计，可以伸入到设备缝隙、沉台位置的紧固件处，不会因为头部过厚被周边结构干涉；梅花端的头部外径控制在合理范围，在螺栓周边有结构遮挡的位置，也能顺利套入螺栓头完成操作。杆身的截面采用工字型加强结构，相比等厚度的平板杆身，在相同重量下抗扭抗弯强度提升40%以上，应对突发的冲击载荷（比如拆卸锈蚀螺栓时的敲击、加力）时，不会轻易出现杆身弯曲变形的问题。

　　在实际的设备装配场景中，这类组合扳手常被用于通用设备的整机装配、生产线设备的日常巡检维护、五金加工件的组装、户外设施的安装检修等场景，相比成套的套筒工具，组合扳手不需要搭配接杆、棘轮手柄等附件，单把工具即可完成对应规格螺栓的拆装，携带便利性更高，适合外出维修、高空作业等不方便携带大量工具的场景。设计过程中，两端工作头的同轴度、杆身的直线度都做了严格管控，避免出现扳手放置不平、工作头偏斜导致的受力不均问题；手柄位置没有额外包覆塑胶套，是考虑到油污环境下塑胶套容易老化打滑，金属本体的表面做了圆角钝化处理，握持时不会割手，沾染油污后也可以快速擦拭干净，适合车间多油污的作业环境。另外，梅花端的十二角设计相比六角结构，每次转动只需要30度即可重新套入螺栓，在操作空间狭小、无法整圈转动扳手的位置，小角度的转动行程可以让操作人员在极小的摆动空间内完成螺栓的拧紧或拆卸，这也是十二角梅花结构相比六角结构在狭窄空间作业时的核心优势。开口端的两个受力面做了微角度的倾斜处理，拧紧时可以自动卡紧螺栓六角头的两个侧面，不会轻易从螺栓上滑脱，即便是手部施力角度存在一定偏差，也能保证受力点落在螺栓的有效承压面上，减少螺栓棱角的磨损。
