M12细牙内六角圆柱头紧固螺钉

　　这款细牙内六角圆柱头螺钉，是机械装配场景里应用极广的一类螺纹紧固件，日常做设备结构设计时，但凡涉及到需要紧凑沉孔安装、对连接强度有稳定要求的部位，这类螺钉都是选型清单里的常客。不同于粗牙螺纹的通用适配性，M12×1.5的细牙规格，螺距更小，螺纹升角更低，自锁性能更突出，在承受振动载荷、交变载荷的连接部位，比如自动化线体的导轨安装座、工装夹具的定位块锁紧、液压阀块的端盖固定这类场景里，能有效降低螺纹松脱的风险，不需要额外增加过多防松结构就能满足长期运行的连接可靠性要求。

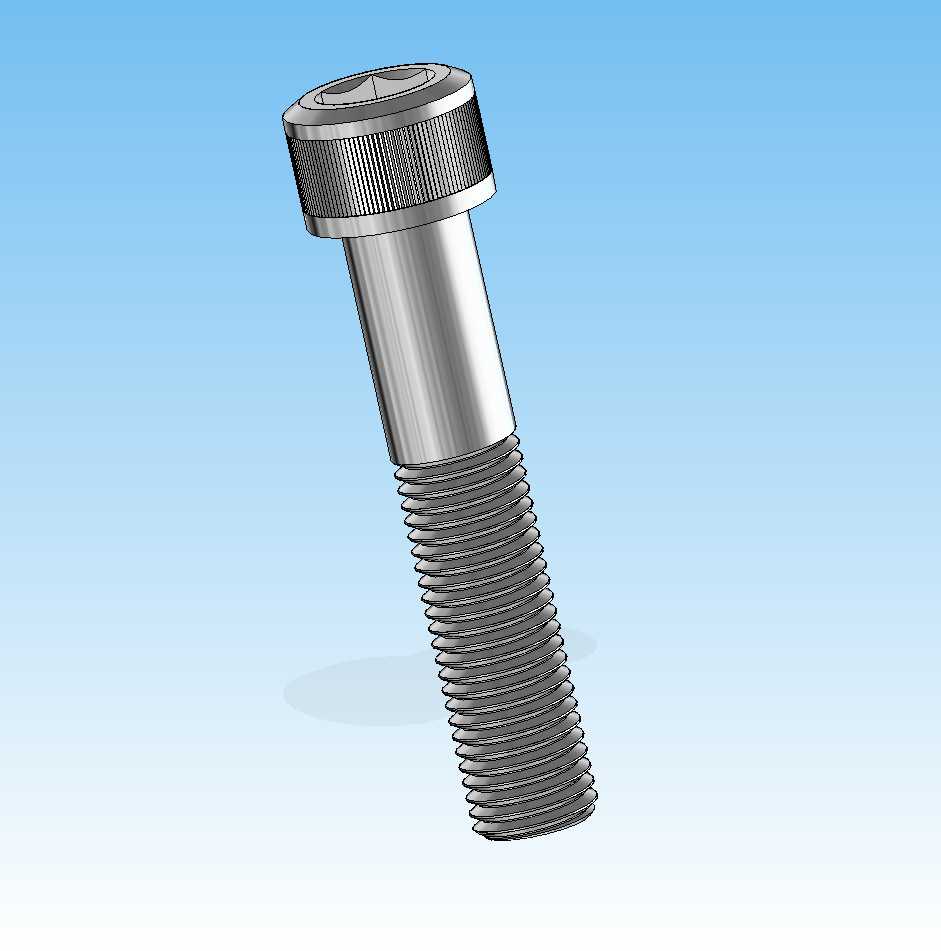

　　从结构设计逻辑来看，圆柱头的外形是为了适配沉孔安装需求做的优化，头部外圆做了直纹滚花处理，这处细节很多新手建模时容易忽略，实际生产里滚花的作用是在手工预拧螺钉的时候，手指捏住头部能有足够的摩擦力，不需要借助工具就能快速把螺钉拧入螺纹孔几牙，提升装配效率，尤其是在狭小装配空间里，内六角扳手不好提前对位的时候，手工预拧的便利性会直接影响装配节拍。头部的内六角驱动槽，相比十字槽、一字槽的驱动形式，能承受更大的拧紧力矩，拧紧时不容易出现滑牙、槽口崩损的问题，适合需要较大预紧力的钢件连接场景，而且内六角扳手可以深入沉孔内部作业，安装后螺钉头部完全沉入工件表面以下，不会有突出的结构，既避免了运动部件和螺钉头发生刮碰，也能让设备外表面更平整，减少积尘、挂扯管线的隐患。

　　尺寸边界上，这款螺钉公称直径12mm，细牙螺距1.5mm，螺杆总长度60mm，其中螺纹段长度覆盖了螺杆下半部分，靠近头部的位置做了一段无螺纹的光杆段，这段光杆的直径和螺纹大径做了公差适配，安装时光杆段可以和被连接件的安装孔形成间隙配合，起到一定的定位导向作用，装配时能快速对齐两个被连接件的孔位，也能在承受横向剪切力的时候，光杆部分分担一部分载荷，避免螺纹牙直接受剪发生变形。做三维建模的时候，螺纹部分如果是做装配干涉检查用，可以简化成装饰螺纹线，能降低模型的文件体量，提升大装配体的运行流畅度，如果是用于加工出图，就要把螺纹牙型的细节、头部和螺杆衔接处的退刀槽、头部端面的倒角都准确还原，退刀槽的尺寸要符合螺纹加工的工艺要求，不然实际车削螺纹的时候刀具没法退刀，会出现螺纹收尾不完整、头部和螺杆衔接处应力集中的问题，长期受载容易在根部发生断裂。

　　实际选型应用的时候，要注意安装沉孔的尺寸匹配，圆柱头的直径和高度决定了沉孔的直径和深度，沉孔深度要留0.5-1mm的余量，避免螺钉头高出工件表面，沉孔底部的平面要和孔轴线垂直，不然螺钉拧紧的时候头部会出现偏斜，导致预紧力分布不均，连接失效。另外细牙螺纹在安装的时候要注意螺纹孔的攻丝精度，因为细牙螺纹的牙型高度更低，如果攻丝时出现烂牙、螺距不对的问题，螺钉拧入后啮合的牙数不足，能承受的拉脱力会大幅下降，在重载场景下容易出现螺纹滑牙脱出的问题。这类螺钉常用的表面处理是发黑或者镀锌，发黑处理的螺钉多用于设备内部的干摩擦环境，成本更低，镀锌处理的防锈能力更好，适合暴露在外部环境、有一定防潮要求的连接部位，做三维渲染的时候可以根据应用场景调整表面材质参数，发黑件的表面粗糙度稍高，金属反光更柔和，镀锌件的表面更光亮，反光更强，能让模型的真实感更强。在做装配仿真的时候，要注意螺钉的拧紧顺序，尤其是多个螺钉成组连接的法兰面、盖板类零件，要按照对角顺序分步拧紧，避免单个螺钉受力过大，也能让被连接件的结合面贴合更均匀，不会出现缝隙导致密封失效、定位偏移的问题，这些实际装配的工艺细节，在做三维模型的装配约束设置时也可以提前考虑，让模型不仅是外观几何的还原，也能支撑后续的装配工艺模拟、结构力学仿真的需求。
