双头开口扳手16-17规格手动五金工具

　　这款双头开口扳手面向设备装配、产线维护、机修班组以及售后安装场景，主要用于六角头螺栓和六角螺母的拧紧与拆卸。扳手两端分别对应16mm与17mm两种常用规格，在机械支架、管路法兰、防护罩、电机座、钣金机架以及通用五金连接件的装拆作业中，可以减少频繁更换工具的次数。开口端采用U形叉口结构，作业时不必像套筒那样从紧固件轴向完全套入，能够从侧面快速卡入螺母或螺栓头，适合管路附近、长螺杆中段、狭窄机架内侧以及紧固件上方被遮挡的位置。

　　从实际使用角度看，开口扳手的核心并不只是把金属杆弯成两端带叉口的形状，而是要在开口强度、夹持接触、杠杆长度和操作空间之间取得平衡。叉口头部需要承受较大的局部接触应力，若开口壁厚过薄，强力扳动时容易出现张口变形；若头部过于厚重，又会在密集螺栓区域发生干涉。模型中两端头部保留了较明显的加厚过渡区，叉口与杆身之间通过圆弧轮廓衔接，这种处理有利于把扳动时的集中应力向长杆方向分散，避免头部与杆身交接处形成突兀的应力突变。

　　杆身采用细长平直布局，两端工作头相对杆身形成偏置关系。这样的外形不是单纯为了外观，而是为了让操作者在平面紧固件上施力时，手部和杆身能够与被安装面保持一定距离，减少 knuckle 空间不足的问题。双头布置使一件工具覆盖两个相邻规格，16mm和17mm又常见于设备框架、紧固件组合和维修备件中，因此在巡检工具箱、装配工位料架以及现场维修包中都具有较高使用频率。长杆提供基础力矩放大，操作者在普通预紧工况下可依靠手部力量完成紧固；对于有明确扭矩要求的关键连接，则应在初步拧紧后使用扭矩扳手复核，开口扳手本身更适合通用装拆和快速调整。

　　开口夹持区的两个平行受力面需要与六角紧固件侧面贴合。模型在叉口内侧体现了开口扳手的典型夹持形态，工作时扭矩通过两侧接触面传递到螺母棱角附近。与完全包裹紧固件的套筒相比，开口结构的接触范围较小，因此使用中应保持叉口干净、无明显磨损，并确保卡入到位。若开口仅挂住螺母边角，施力时容易打滑、磨圆螺母棱角，尤其在锈蚀紧固件或大阻力拆卸工况下更应注意。设计和建模时，叉口开度、头部厚度、开口深度以及外侧圆弧都需要协调：开度决定适用规格，开口深度影响卡入稳定性，头部厚度决定贴近平面的能力，外侧轮廓则关系到强度和避让。

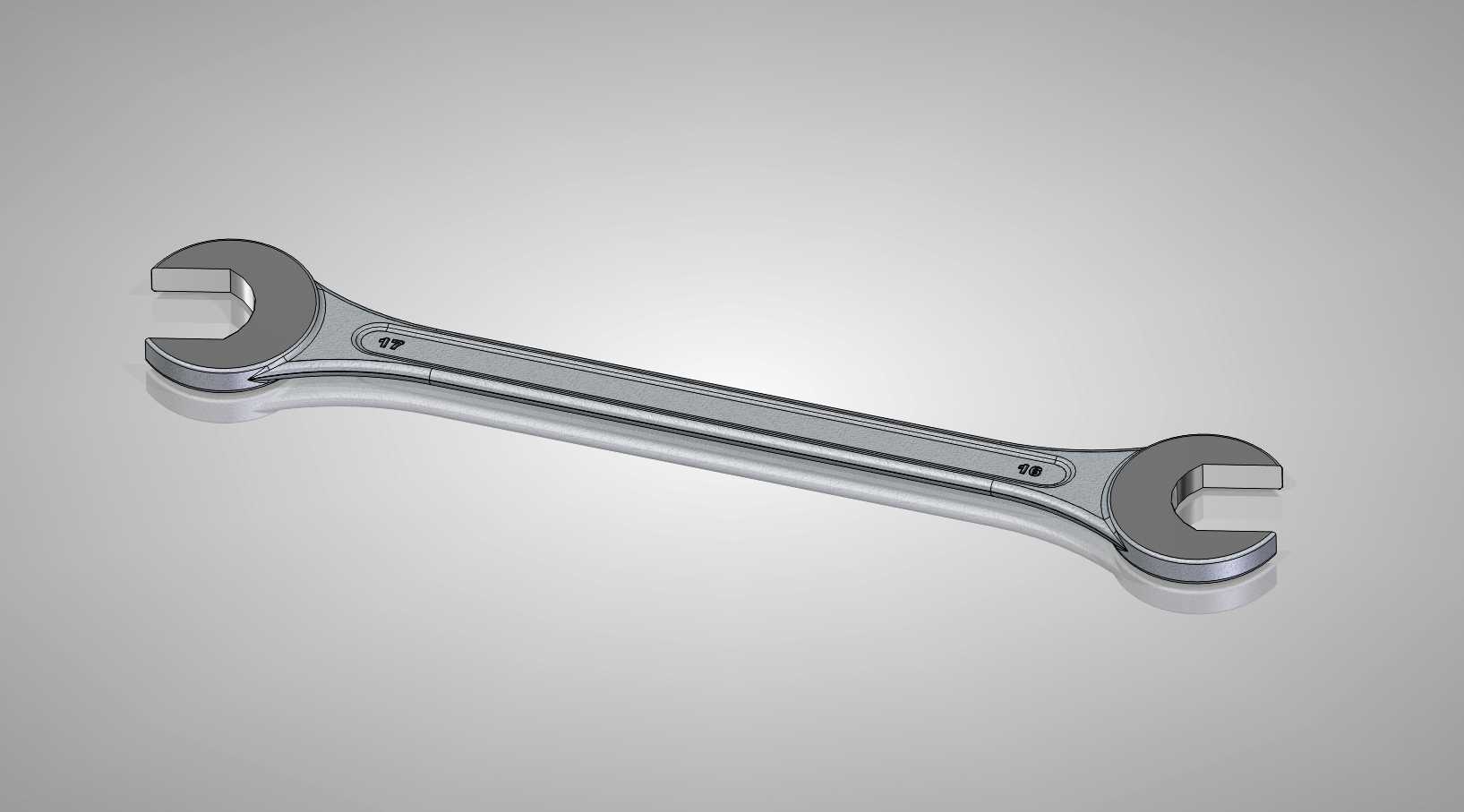

　　从三维结构表达来看，该作品完整呈现了双头开口扳手的杆身、头部、叉口、过渡圆角和表面细节。杆体侧面的加强线条与头部轮廓使模型在渲染状态下具有清晰的金属成型特征，适合用于工具产品展示、维修手册配图、装配工艺动画、实训教学课件以及五金工具库搭建。结构建模时可以把扳手视为长杆锻件与两端工作头的组合体，先确定两端规格中心距和整体长度，再建立头部外轮廓与开口槽，随后处理杆身截面变化和过渡曲面。若用于进一步工程校核，可重点关注叉口根部圆角、头部最小壁厚、杆身弯曲刚度以及施力时开口张角变化。

　　在安装边界方面，这类工具不直接固定在设备上，但它的外形尺寸决定了现场可达性。长杆需要沿摆动方向留有旋转空间，两端头部需要能伸入螺栓或螺母所在位置；当紧固件贴近墙板、管道或型材槽内时，头部厚度和开口方向会影响是否能够顺利卡入。由于两端规格不同，操作者在狭小空间内还可以翻转扳手，利用另一端或改变叉口朝向来获得更合适的扳动角度。对于设备设计人员而言，把紧固件布置在工具可到达的位置，与选择螺栓规格同样重要；若周围结构只允许开口扳手进入，就应预留叉口头部侧向卡入空间和杆身摆动角度，避免后期维护时只能拆卸相邻部件才能触及紧固件。

　　整体而言，该扳手模型抓住了手动五金工具最典型的结构特征：两端开口、长杆传力、头部加厚、圆弧过渡和金属质感明确。它既可以作为普通维修工具的可视化资产，也可以用于人机操作演示、工具干涉检查和装配维护性分析。在虚拟装配中，可通过模型模拟扳手卡入螺母后的旋转轨迹，检查机架边缘、管路、护罩和相邻螺栓是否阻挡操作；在教学场景中，可借助其结构说明开口扳手与梅花扳手、套筒扳手在接触方式、适用空间和扭矩传递上的差异。模型形态简洁但工程信息明确，能够较好地服务于通用五金工具类三维资料建设。
