带多配置法兰安装式双作用液压缸结构

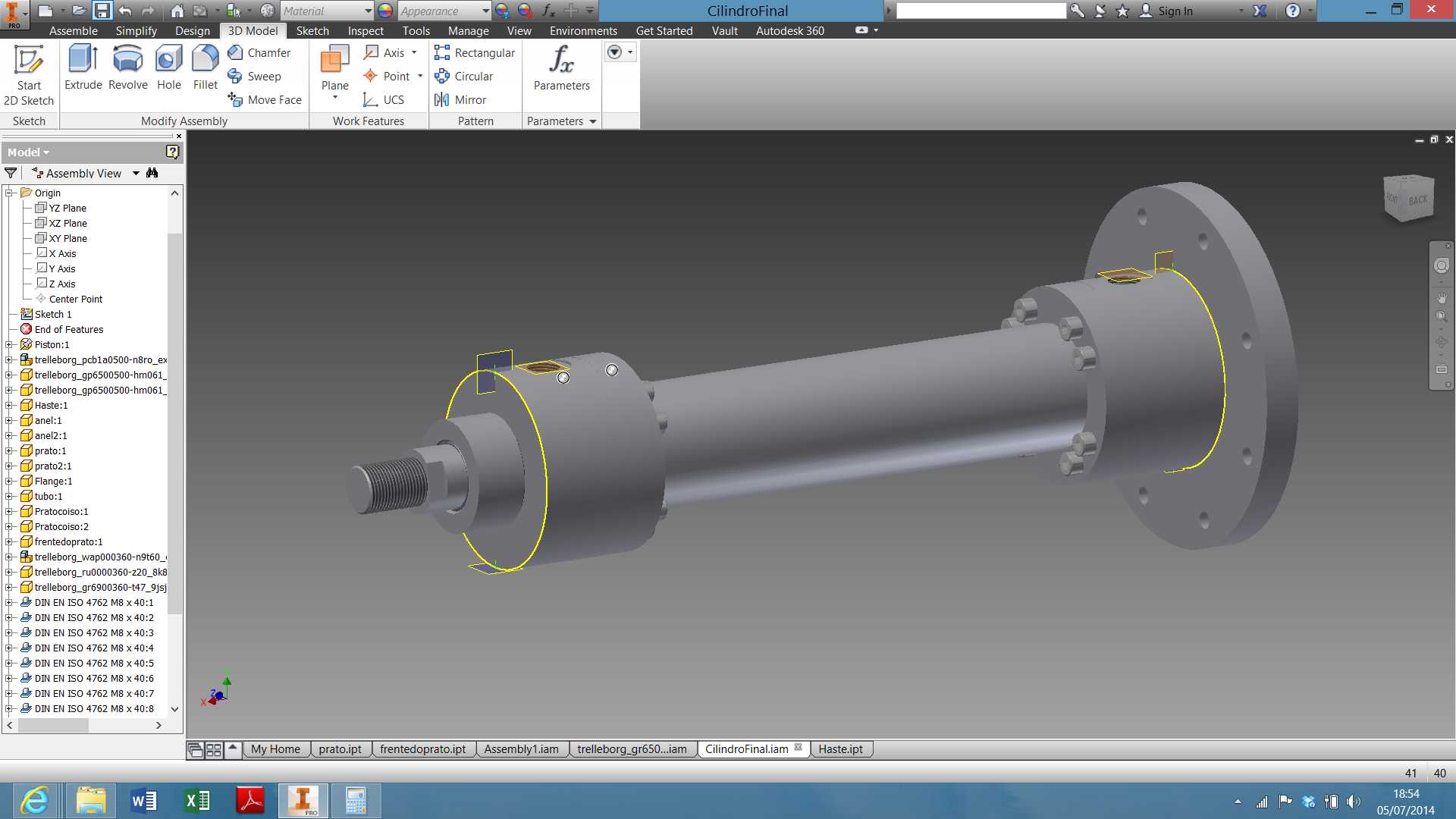

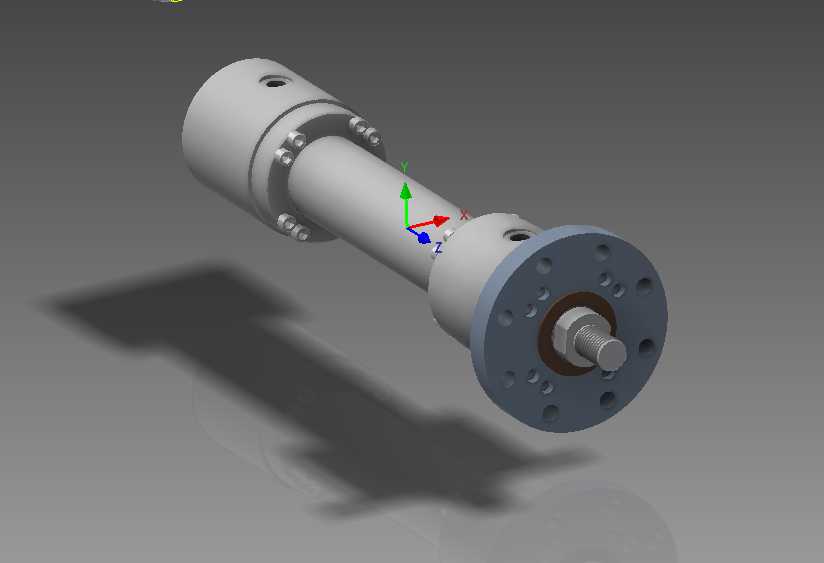

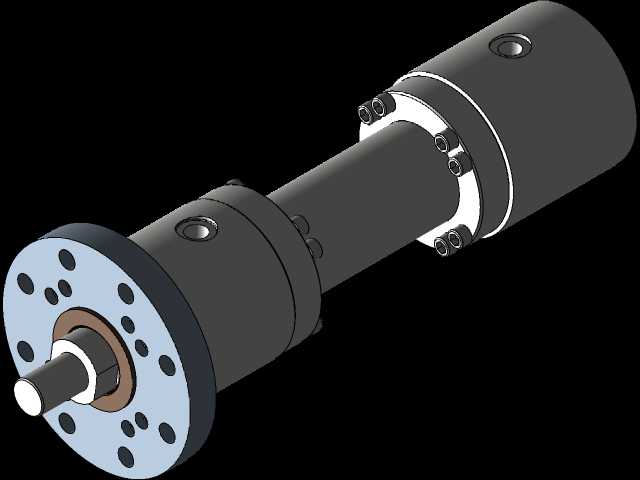

　　在工业液压系统的执行端布局里，法兰安装式液压缸的适配场景覆盖了机床工装夹紧、自动化生产线工位推压、重型设备姿态调整、工程液压机具动力输出等多个核心工况，这类元件作为液压系统将流体压力能转换为直线往复机械能的核心载体，其安装可靠性、行程匹配度、负载承载能力直接决定整套液压回路的实际运行表现。本次呈现的这款液压缸采用尾部法兰+杆端法兰的双法兰安装边界设计，缸筒部分选用无缝厚壁管材加工成型，两端通过内六角圆柱头螺钉实现端盖与缸筒的刚性连接，螺钉沿端盖圆周均匀排布，可均匀承受液压油作用在端盖上的轴向推力，避免局部应力集中导致的连接失效问题。从结构功能来看，这款液压缸为双作用结构，即活塞两侧均可通入压力油，可实现伸出、

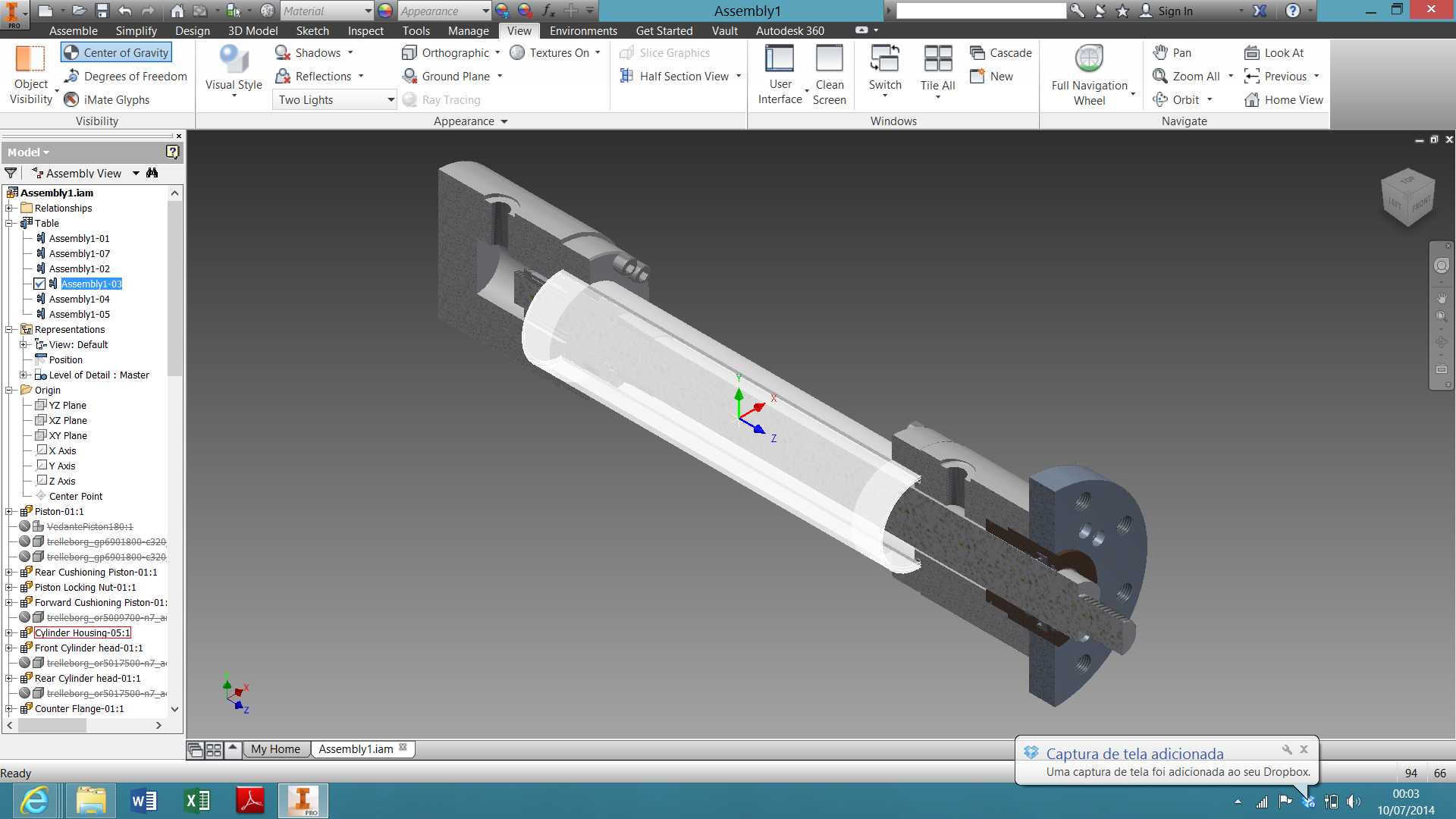

　　缩回两个方向的主动动力输出，相较于单作用弹簧复位油缸，其在缩回行程同样可提供稳定推力，适配需要双向施力的作业场景，比如工装夹具的双向夹紧松开、物料推送机构的前进后退、设备部件的顶升与回落等工况。活塞与活塞杆采用一体化连接结构，活塞外周设置多道密封沟槽，分别安装格莱圈、导向环与防尘圈，其中格莱圈负责高压油腔的动密封，可在25MPa额定工作压力下保持极低的内泄漏量；导向环采用填充聚四氟乙烯材质，为活塞杆往复运动提供径向支撑，避免活塞杆受侧向力时出现刮蹭缸筒内壁的问题；杆端防尘圈可阻挡外界粉尘、金属切屑、切削液等杂质进入缸体内部，延长密封件与缸筒的使用寿命。设计过程中针对不同工况的负载与行程需求，设置了多组配置参数，通过调整缸筒内径、

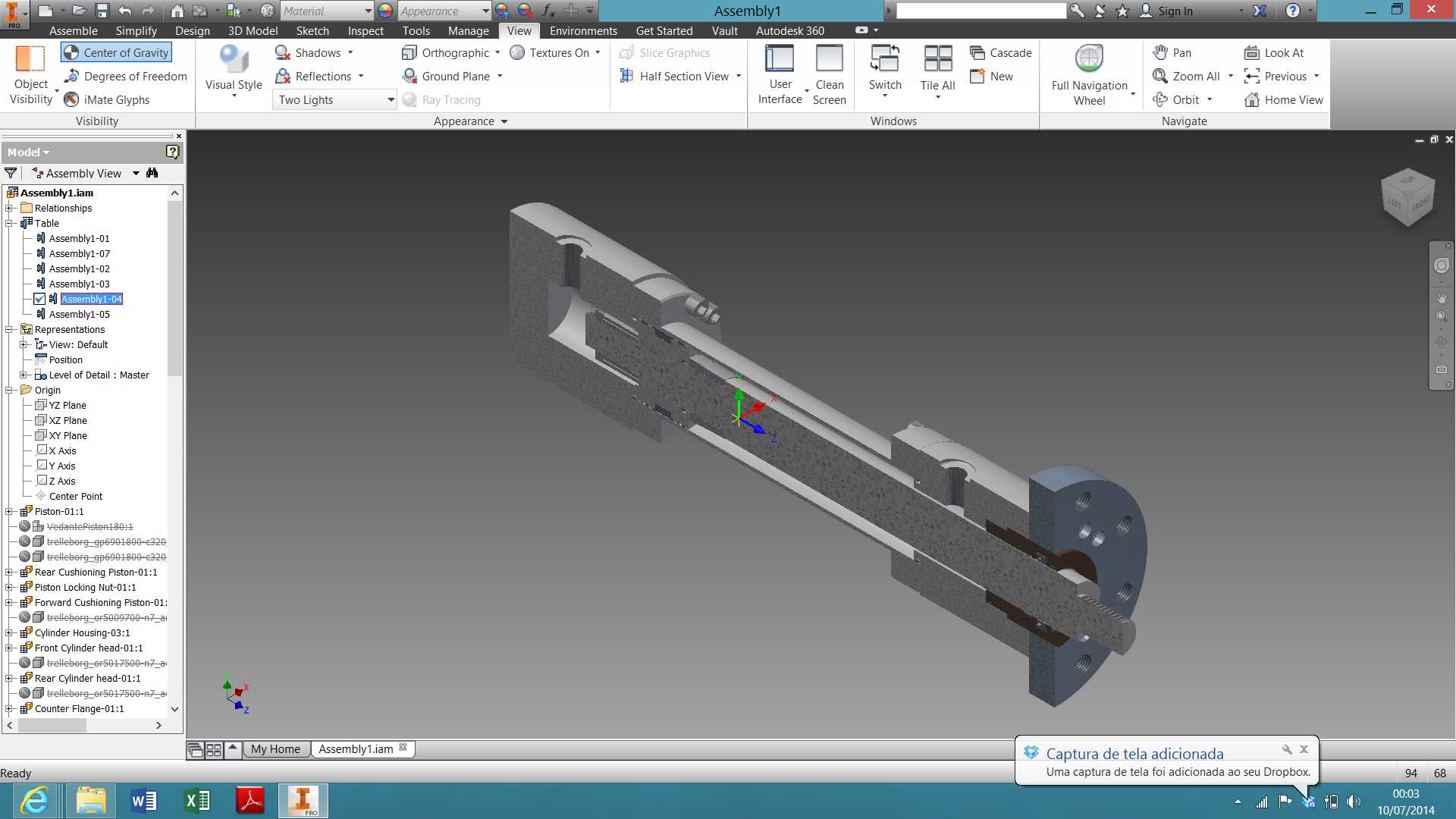

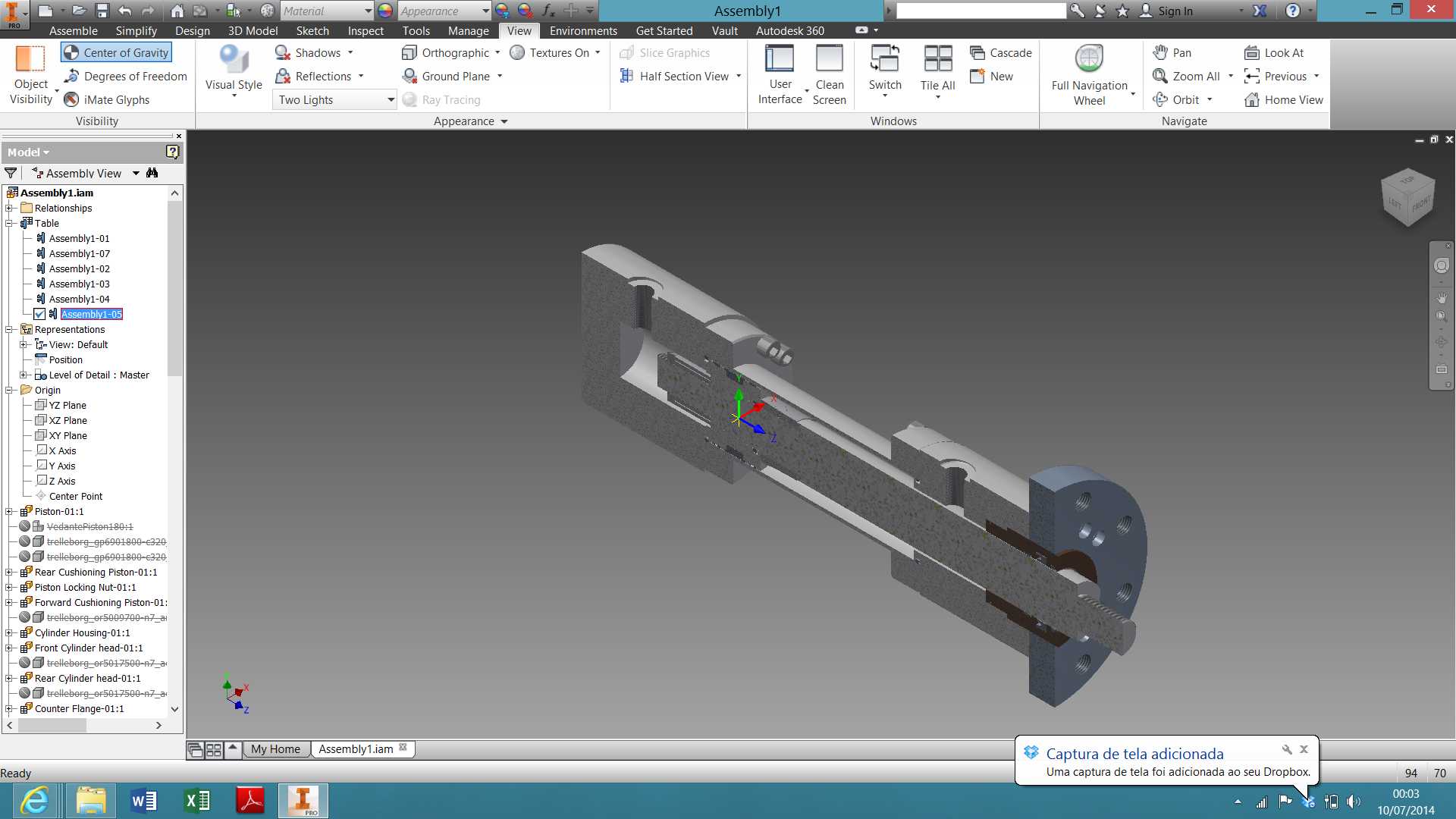

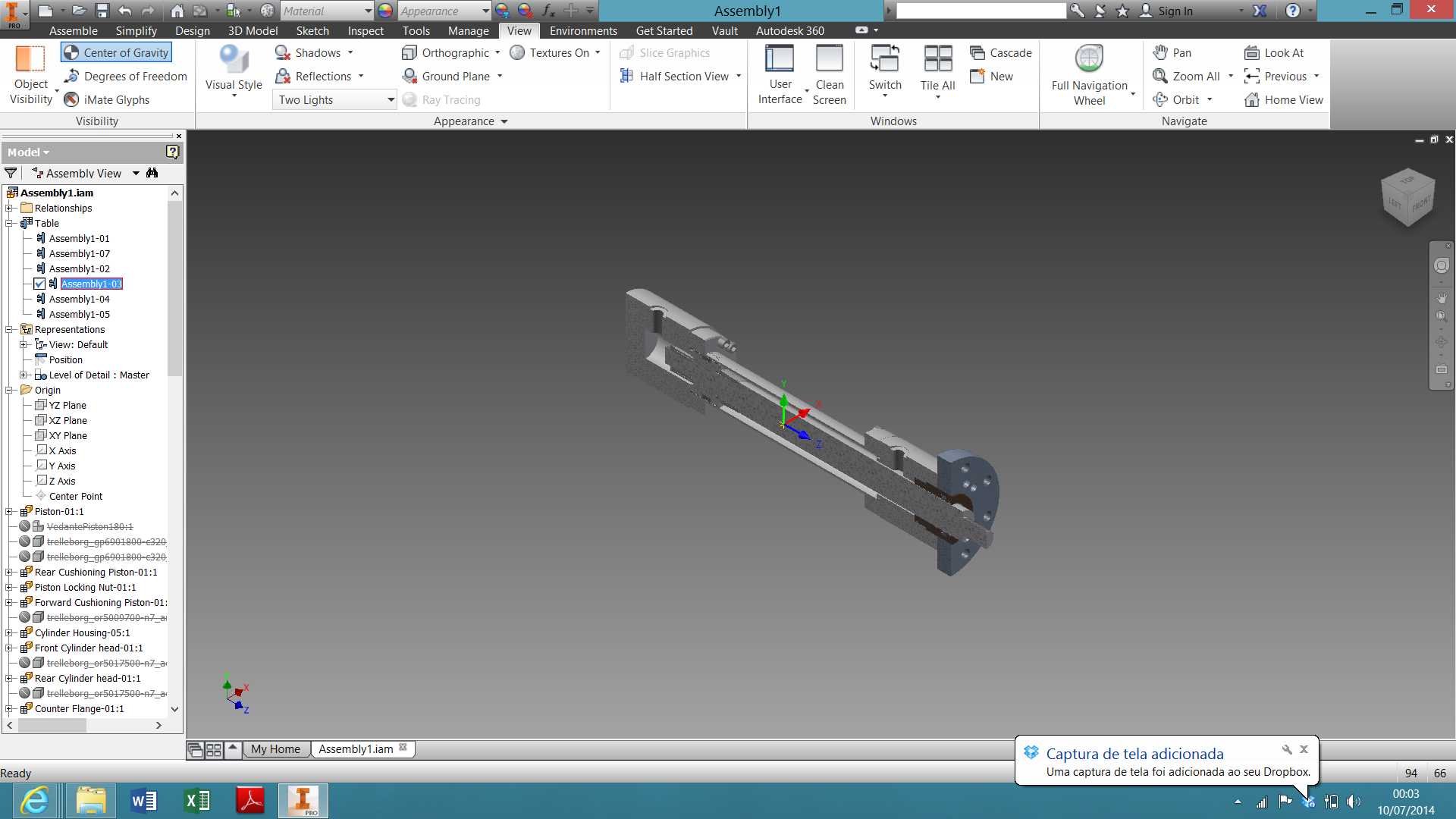

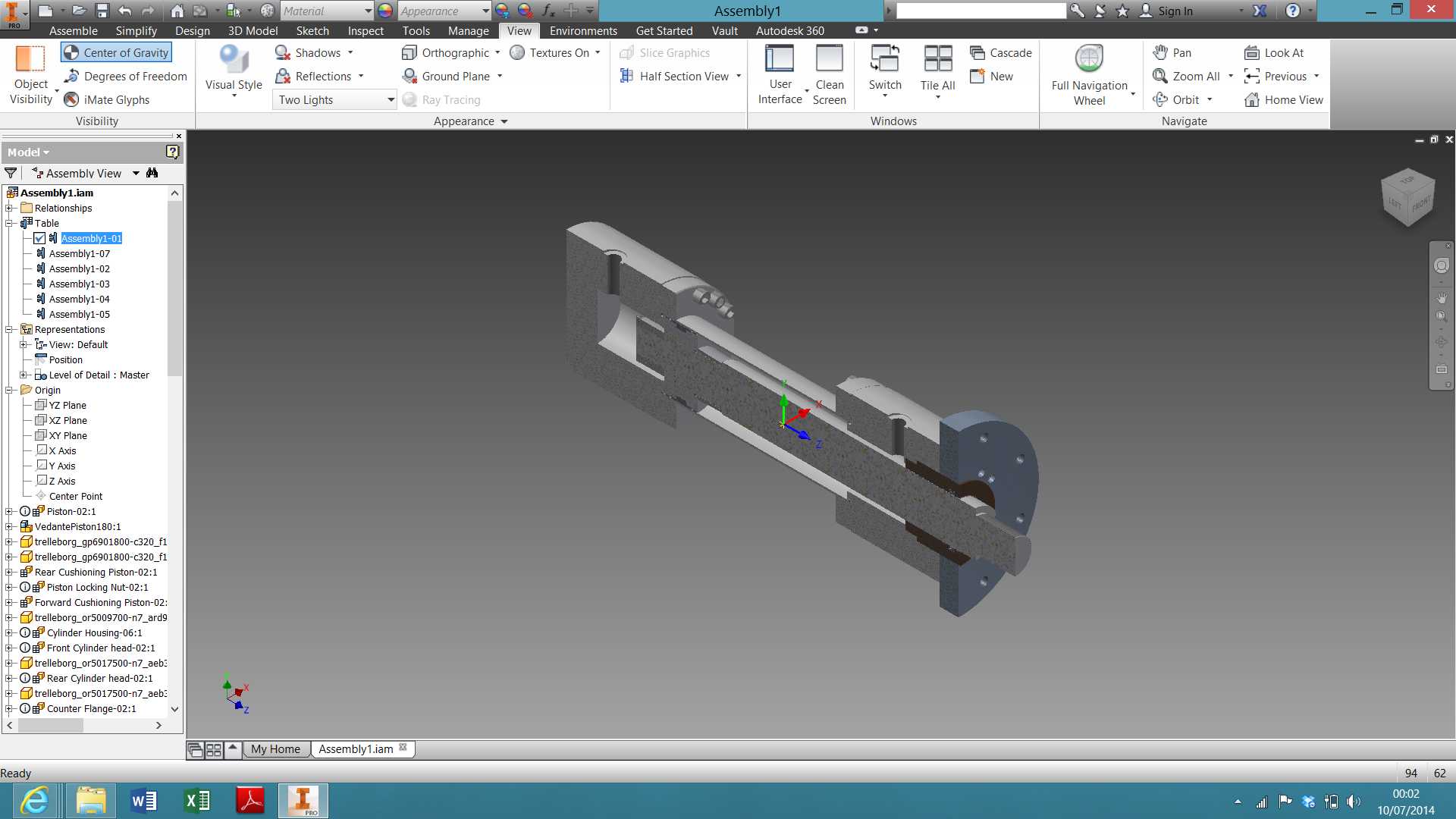

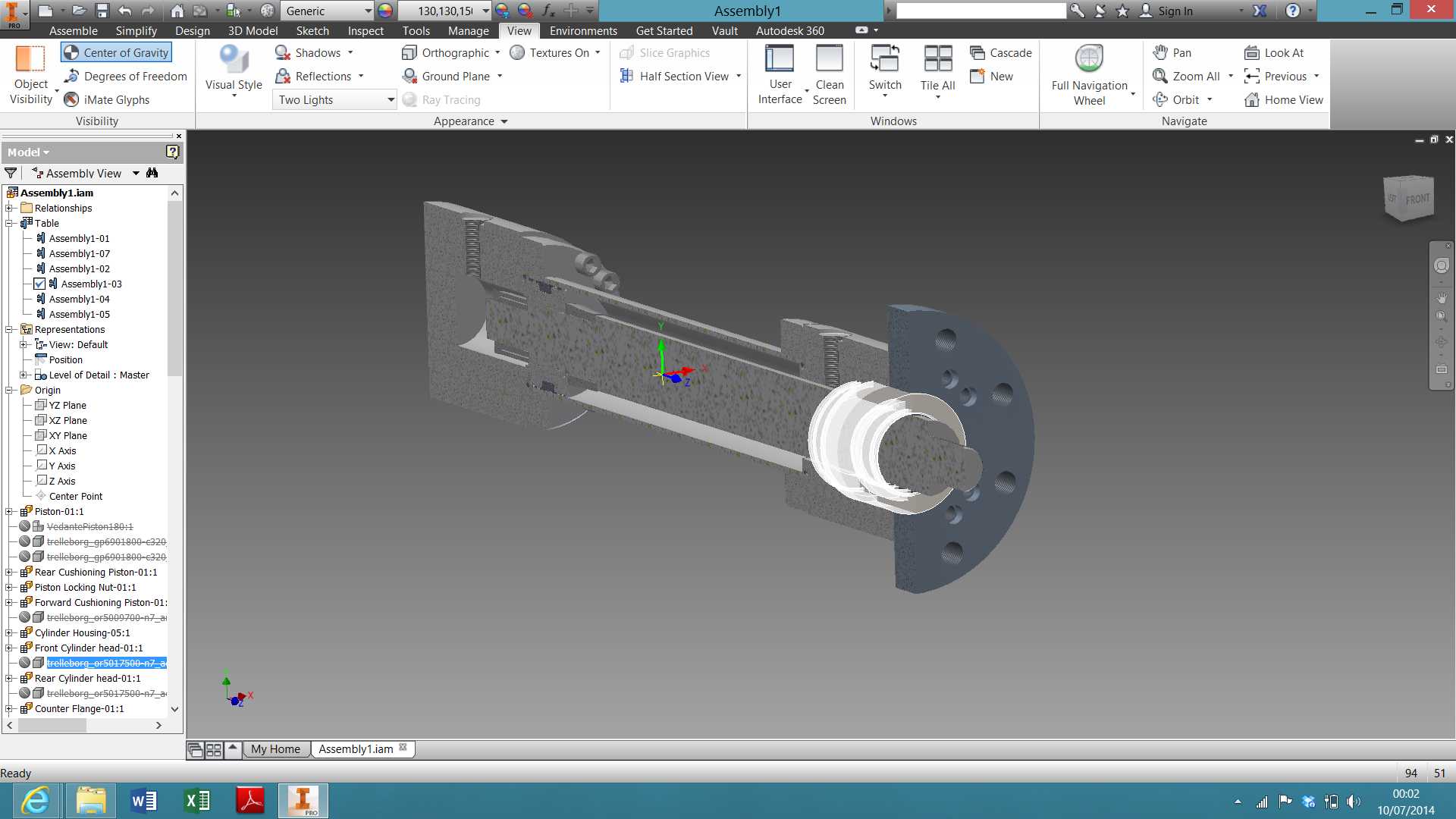

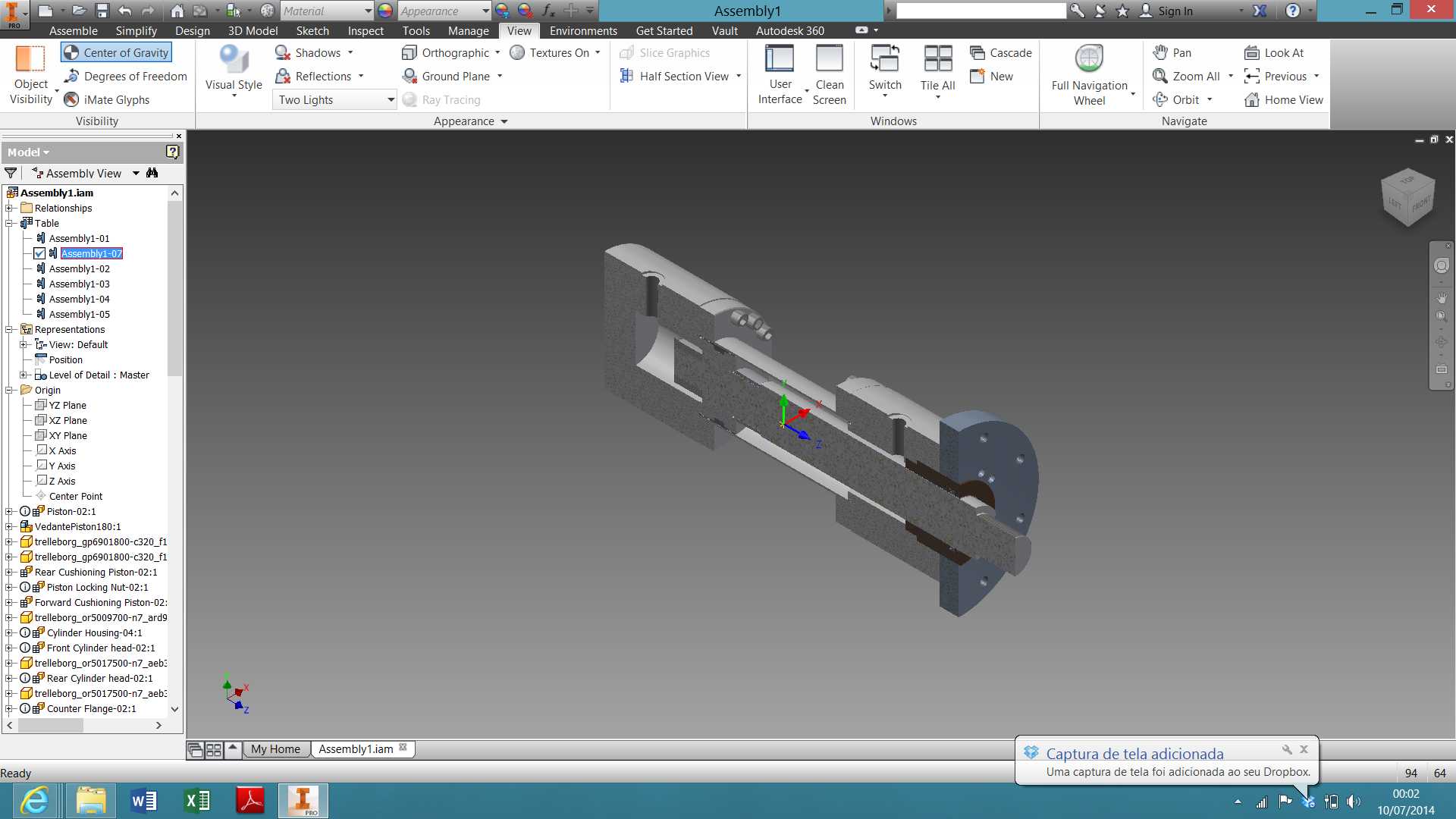

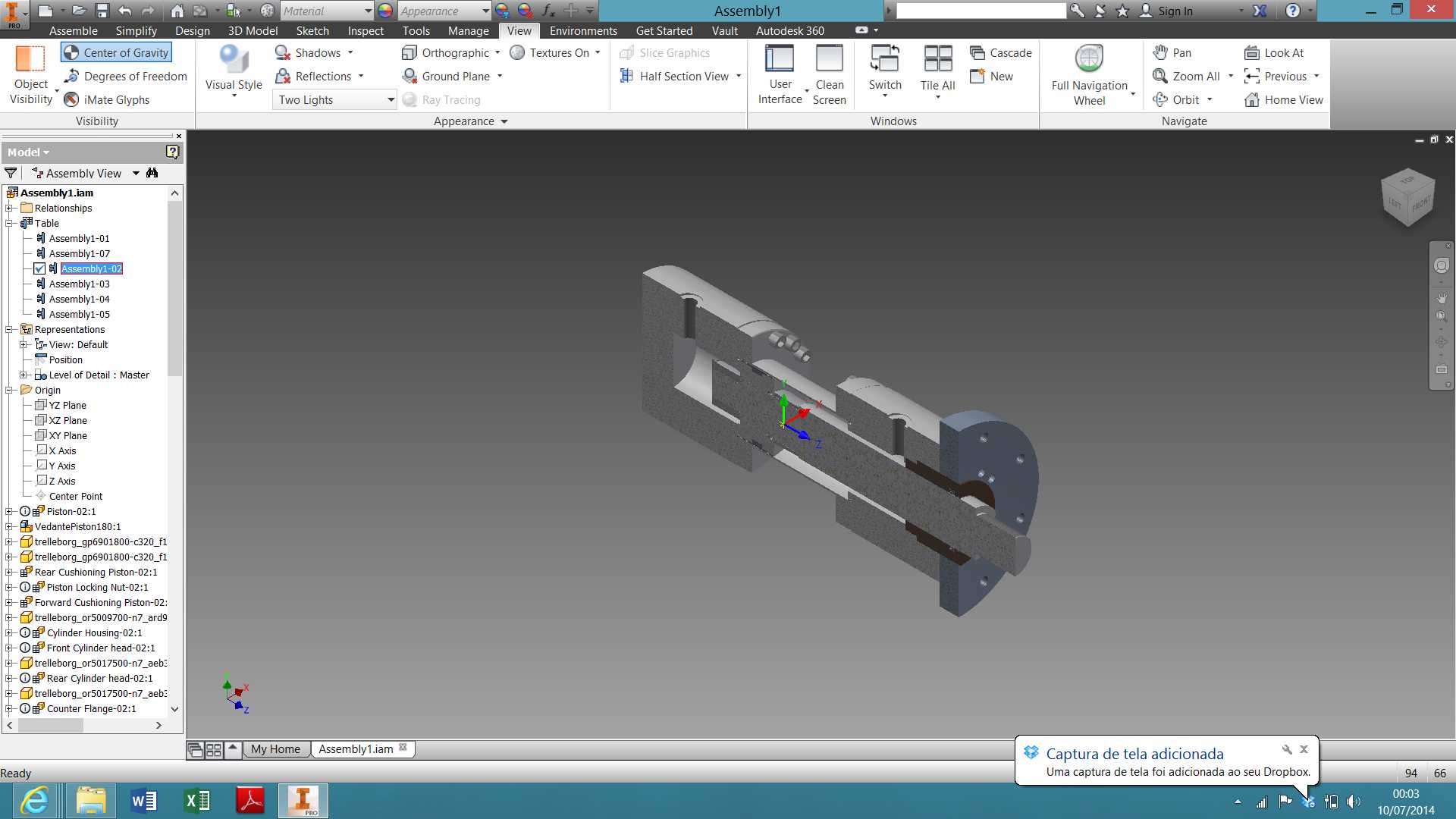

　　活塞杆直径、有效行程三个核心尺寸参数，形成不同推力、不同安装距的衍生型号，可覆盖从轻载工位辅助推压到重载设备主驱动的不同需求，设计时充分利用参数化建模的配置关联特性，当调整缸径参数时，端盖连接螺钉分布圆直径、法兰安装孔位置、密封件沟槽尺寸均可同步更新，避免重复建模的冗余工作量，同时保证同系列不同型号的安装接口具备一定互换性，方便设备后期维护更换。从安装边界来看，尾部法兰设置在缸筒无杆腔端，法兰盘上沿圆周均匀分布多个通孔安装位，可通过螺栓直接固定在设备安装基座上，安装时需保证法兰贴合面与活塞杆运动方向的垂直度，避免安装偏斜导致活塞杆承受额外侧向弯矩；杆端伸出轴设置外螺纹连接结构，可配套连接耳环、法兰接头、压头等不同执行端附件，

　　适配不同的负载连接需求，杆端法兰可在需要时与负载端刚性连接，进一步提升连接刚性，避免活塞杆伸出较长时出现径向晃动。在实际选型应用中，需要结合系统工作压力计算所需的缸径参数，同时根据安装空间的轴向尺寸限制选择对应行程的型号，安装前需确认缸筒进出油口的通径与系统管路通径匹配，避免通径过小导致的压力损失过大、油缸动作速度不达标的问题；管路连接时需保证进出油口的密封可靠性，避免高压油泄漏影响系统压力建立，首次启动前需对缸体进行排气操作，将缸内残留空气通过排气塞排出，避免空气混入导致的油缸爬行、动作抖动问题。这款液压缸的结构设计充分考虑了通用液压工况的适配性，没有采用特殊定制的异形结构，所有密封件、连接螺钉均选用标准件，可降低后期维护的配件采购成本，缸体外表面做防锈氧化处理，可适应普通工业车间的作业环境，若应用在潮湿、腐蚀类特殊工况，可更换为不锈钢材质缸筒与活塞杆，配套耐腐蚀密封件即可完成适配。
