MW54涡轮螺旋桨航空动力装置结构设计

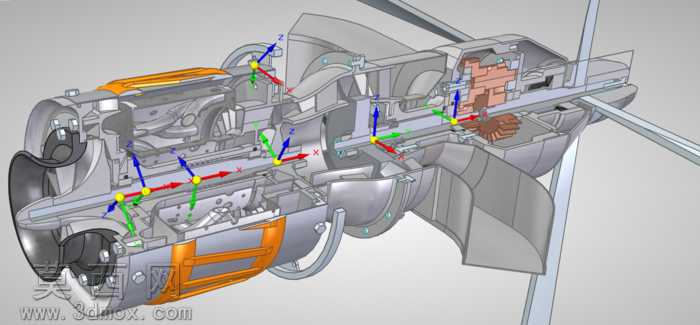

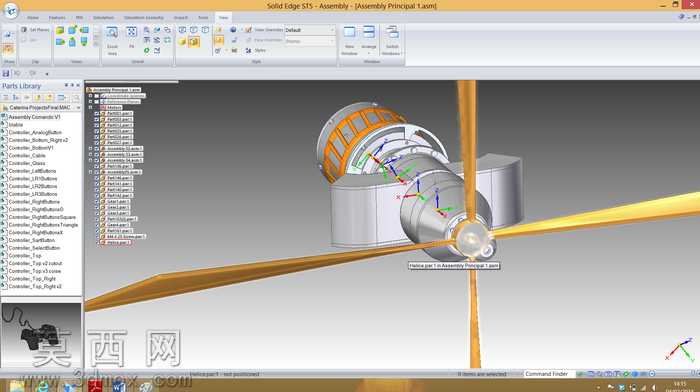

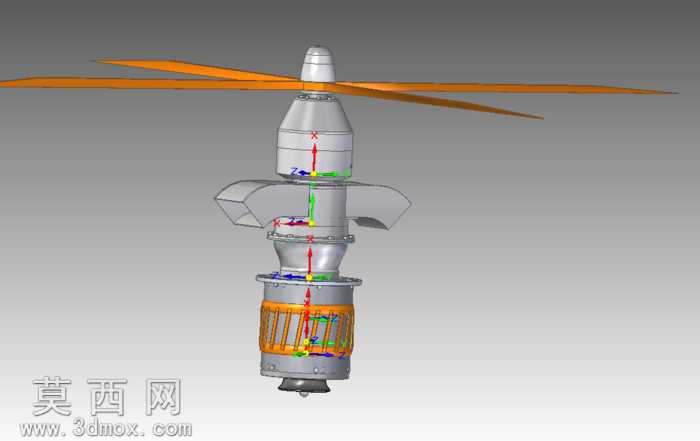

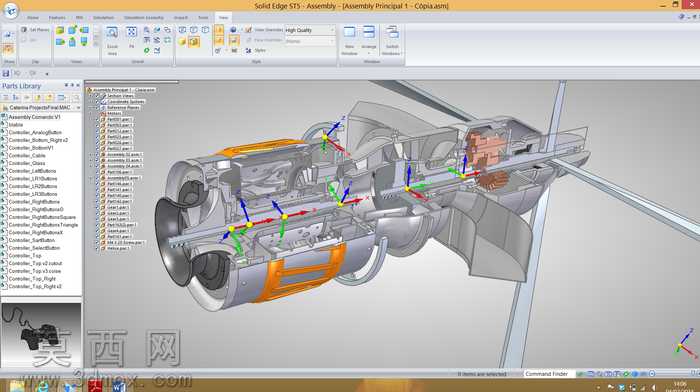

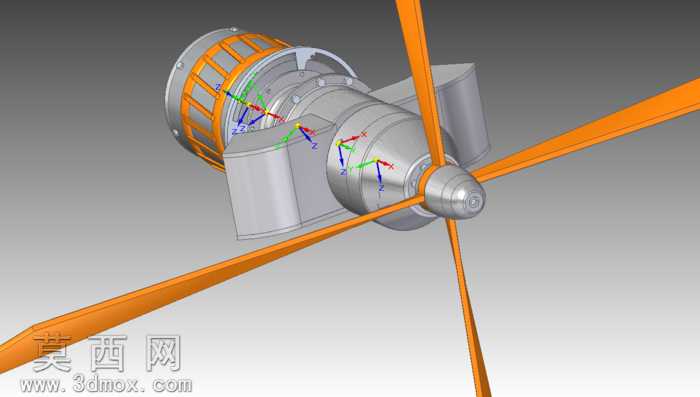

本作品为MW54涡轮螺旋桨动力装置的三维剖视建模成果，建模过程中以航空推进类动力装置的真实运行逻辑为核心依据，通过Solid Edge平台完成全组件的参数化搭建，整体采用1:20的缩放比例完成模型尺寸标定，兼顾了结构展示性与尺寸还原度。建模阶段优先完成核心传动轴的基准定位，以中心轴为装配主参考依次排布前端螺旋桨连接座、压气段组件、燃烧室结构、涡轮做功段以及尾部排气整流结构，每一处装配配合都严格遵循同轴度、轴向间隙的机械设计规范，避免出现组件错位、干涉的问题。为清晰展示内部结构逻辑，模型采用半剖视的展示方案，将外壳体做透明化与剖切处理，完整露出内部的油路通道、传动齿轮组、轴承定位结构、密封组件以及各级叶片的排布方式，不同功能的零件采用差异化的材质渲染方案：传动轴、齿轮等受力结构件赋予金属钢材质，调整粗糙度参数体现机加工金属的哑光质感；燃烧室等高温区域组件赋予耐高温合金材质，添加轻微的氧化色泽提升真实感；外部整流罩、壳体部分采用航空铝合金与复合材料分层渲染，橙色标识区域做高饱和度的漆面材质处理，区分不同维护区域的功能属性。设计过程中针对现有公开资料中该型号涡轮螺旋桨的结构缺失部分，参考同级别小排量航空涡桨发动机的成熟结构做合理性补全，对各级叶片的翼型做简化适配处理，既保证叶片气动外形的基本特征，也降低了模型的面数复杂度，兼顾展示效果与文件运行流畅度。模型中所有的紧固件、密封件、定位销等细小零件都做了等比例还原，没有省略关键的连接结构，能够清晰呈现涡轮螺旋桨从进气、压气、燃烧做功到动力输出传递至螺旋桨的完整动力传递路径，通过不同颜色的装配参考箭头标注出各组件的装配定位方向与动力流向，方便观看者快速理解整套动力装置的运行逻辑。
