双立壁托槽定位夹持工装结构

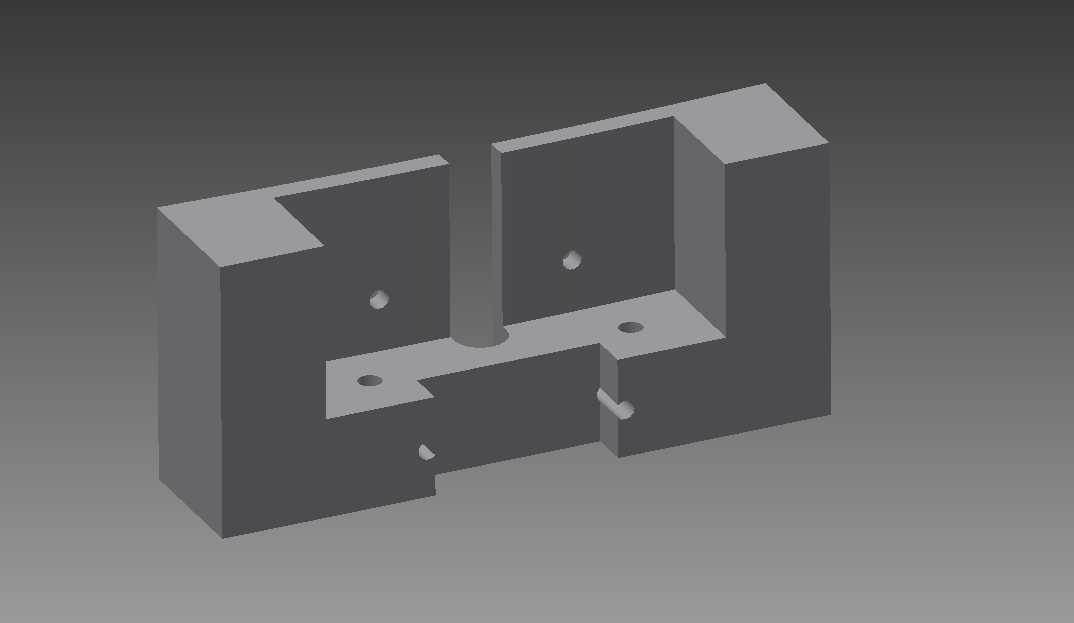

　　这套托槽类零件的结构设计，核心面向小型工件定位、工位夹持与工序间承托场景，在通讯零部件装配工位、小型五金件检测工装、手工装配辅助治具中都能见到同类结构的应用逻辑。零件整体采用对称双立壁搭配底部连通承托底板的构型，两侧立壁平行竖直布置，壁面预留的小孔用于穿装定位销或者紧定螺钉，中间留出的贯通槽口刚好容纳待夹持工件的侧边，底部横板上开设的多个沉孔与通孔，承担工件底面承托、紧固件穿装固定的作用。

　　从实际工位使用逻辑来看，这类托槽不需要复杂的动力驱动，依靠自身槽型边界完成工件的粗定位，再配合侧壁销孔装入限位销，就能限制工件六个自由度中的大部分位移：两侧立壁的内侧面约束工件左右方向的窜动，底部横板的上表面约束工件竖直方向的下沉，横板上预留的定位孔可以搭配定位销，约束工件沿槽长方向的滑动以及水平面内的转动。立壁外侧的小凸轴结构，可作为整个托槽组件在工装底板上的旋转铰接支点，也能用来挂载复位扭簧，在手动上下料的工位里，操作人员扳动立壁即可小幅张开槽口，放入工件后松开，靠扭簧回弹力让两侧壁贴合工件侧面，完成快速装夹，相比螺丝逐点锁紧的治具，单件上下料耗时能压缩数秒，在小批量多品种的装配线上适配性很强。

　　设计过程中首先要敲定的是槽口宽度与工件外形的配合公差：如果槽宽做的过小，工件放入时会出现卡滞，手动塞装需要敲击，长期使用会磨伤工件表面；槽宽过大则定位间隙超差，后续钻孔、粘接或者卡扣装配工序会出现位置偏移。通常槽宽名义尺寸取工件对应夹持位置的外形尺寸，配合间隙控制在0.05到0.15毫米区间，兼顾装入顺畅度与定位精度。两侧立壁的高度也需要结合工件的夹持高度设定，壁面过高会遮挡工件上方的操作空间，影响自动螺丝刀或者点胶头的作业路径，壁面过低则夹持接触面积不足，工件受侧向力时容易发生倾翻。立壁上的销孔位置要避开工件本身的薄弱区域，销钉顶持的位置优先选择工件刚性较好的实体侧壁，避免顶压力让薄壁工件产生凹陷变形。

　　底部承托横板的厚度需要根据承载工件的重量以及工装反复开合的受力情况核算，横板中部的半圆缺口是特意预留的避让位，当工件底部带有凸出的轴颈或者接线端头时，该缺口可以让出凸出部分的空间，让工件的基准底面能够完全贴合在横板上表面，不会被凸点垫起出现倾斜。横板上的安装孔分为两类：靠近槽体中心的小孔用于安装定位销，直接和工件底面的工艺孔配合，完成工件的最终精定位；靠近横板两端的通孔用于穿装螺栓，把整个托槽固定在工装台面板或者流水线的工位载具上，孔位周边留出足够的扳手操作空间，避免装配螺栓时工具和两侧立壁发生干涉。

　　安装边界方面，整套托槽的外轮廓宽度要和工位载具的安装槽尺寸匹配，双立壁的外侧间距不能超过载具的预留安装宽度，底部横板的底面要求整体铣平，保证固定在台面上后不会出现翘动。立壁外侧的铰接小轴同轴度需要控制在0.08毫米以内，如果两个轴的轴线偏移，托槽开合时会出现卡滞，长期摆动后轴孔位置会出现不均匀磨损，大幅降低治具使用寿命。零件的棱边全部做倒钝处理，尤其是槽口的入口位置，倒角后不仅可以引导工件顺利滑入槽内，也能避免操作人员上下料时被锐边划伤。这类结构虽然构型简单，但每一处孔位、槽宽、壁高的尺寸设定，都完全围绕实际工位的操作流程展开，没有多余的冗余结构，在手工装配工装、小型零件检测夹具的设计中是非常典型的实用化结构。
