手动杠杆式薄板冲压裁切压力机结构

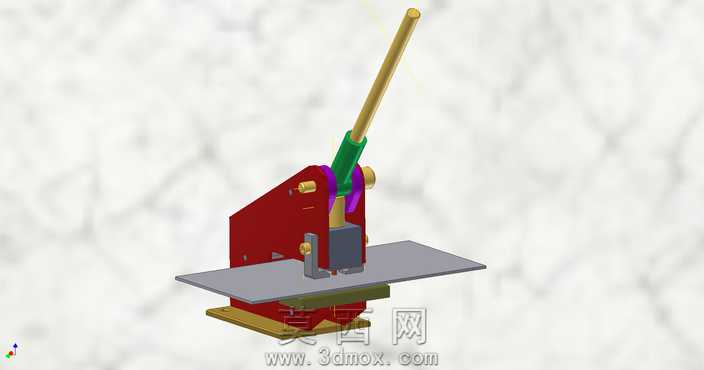

本作品为手动杠杆式薄板冲切压力机的三维参数化模型，整体建模过程严格遵循机械设计的装配逻辑，先完成各独立零件的特征建模，再按照实际装配约束完成整体组装，所有运动副均保留了合理的活动自由度，可直观演示手动压杆驱动冲头完成冲切作业的完整动作流程。建模阶段针对不同零件的功能属性分配了差异化的材质表现：设备主体的立式支撑机架采用铸铁材质，渲染时调整为哑光深红色金属漆面，还原工业冲压设备的经典涂装质感；长操作杠杆采用黄铜材质，赋予暖金色金属光泽与轻微的拉丝纹理，突出手动操作部件的辨识度；冲头与导向滑块部分采用调质钢材，设置为深灰色磨砂金属质感，体现核心受力部件的耐磨属性；底部的工作台承托板采用冷轧钢板材质，呈现银灰色亮面金属效果，下方的安装底座做了防滑黄铜垫脚的细节处理，绿色的手柄护套、紫色的铰接轴衬套等非金属零件分别赋予橡胶、工程塑料对应的哑光质感，不同材质的色彩区分清晰，既方便观察装配关系，也让整体渲染效果更贴近真实工业设备的视觉表现。结构设计上采用了二级杠杆增力结构，通过长操作杆的力矩放大作用，将人手施加的下压力传递至垂直布置的冲头滑块，配合机架上的精准导向槽，保证冲头下行过程的垂直度，避免冲切过程出现偏载，工作台面预留了对应冲头形状的落料让位空间，底座设置了安装固定孔位，可将设备稳固锁紧在操作台面，适配小型薄金属片、皮革、塑料片等小件物料的手动冲切、压印、冲孔作业。整体设计思路围绕小型手动加工场景的实用需求出发，在保证结构强度与运动精度的前提下，尽可能简化零件数量，降低加工与装配难度，所有铰接位置均做了衬套耐磨设计，延长设备的使用寿命，模型完整还原了各零件的配合公差，可直接用于手动冲压设备的结构参考、教学演示以及小型加工工装的设计优化。
