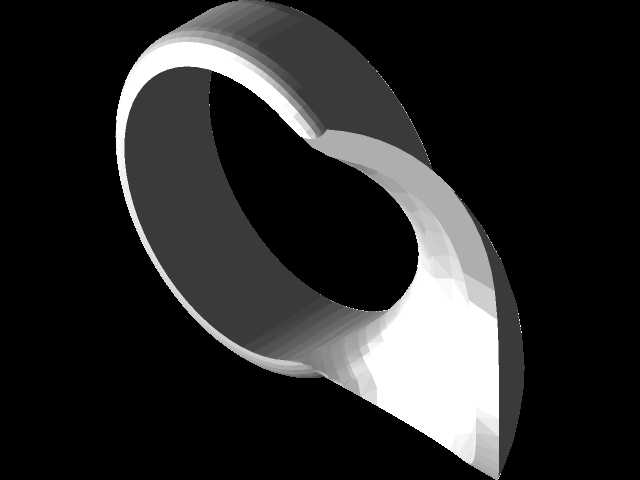

射箭护指扳指结构件三维造型

　　射箭运动中，撒放瞬间弓弦会以较高速度回弹并直接扫过持弓手拇指，若没有硬质护具隔离，拇指指腹与关节位置很容易出现弓弦勒痕、表皮擦伤，长期反复冲击还会造成指关节酸胀。传统射箭护具多采用皮革、牛角或硬木制作，扳指类护指件需要同时套在拇指根部，并在指节外侧形成凸起挡弦面，让弓弦在撒放阶段接触护具而非皮肤。这个护指环的建模思路先从人体拇指佩戴边界入手，指环内圈不能做成正圆，拇指根部截面更接近椭圆，指腹侧肉厚较大、指背侧骨点突出，内圈轮廓需要沿拇指周向做非均匀曲率过渡，避免局部棱边压迫血管。指环壁厚控制在佩戴后仍能留出柔性衬层的间隙，若直接打印硬质件贴肤使用，长时间拉弓会在指骨位置产生压痕，实际使用中可在环体内侧贴附柔性橡胶或泡棉衬垫，

　　既保留外侧挡弦刚性，又改善贴肤触感。挡弦凸舌从指环外侧向上延伸，位置对应拇指指节靠近食指的一侧，拉弓时弓弦卡在凸舌与指环形成的限位台阶上，撒放时弓弦沿凸舌外表面滑出，不会直接夹蹭皮肤。凸舌不能做成垂直薄片，弓弦受力方向存在斜向分量，薄片结构在反复冲击下容易从根部断裂，因此凸舌与指环交接处要做宽圆角过渡，根部厚度沿环体周向逐渐加宽，把弓弦冲击力分散到整个环壁，而不是集中在一条焊接或拼接缝上。外形上凸舌外侧略带弧度，贴合拇指弯曲后与食指靠拢的姿态，勾弦时拇指第二关节自然弯曲，护具不能干涉关节屈曲行程，所以环体上缘要避开指关节褶皱位置，下缘不能卡到虎口软组织。尺寸边界方面，指环内径需要按使用者拇指围度预留调整量，

　　成年男性拇指根部佩戴周长通常在数十毫米区间，建模时可参数化控制内圈长轴、短轴和环体高度，方便按不同手型缩放；凸舌伸出高度以能稳定承托弓弦、又不超出拇指指尖过多为宜，过高会干扰勾弦手感，过低则弓弦容易滑脱到指腹上。从受力路径看，拉弓负荷经弓弦传到凸舌端面，再沿凸舌根部传到环体上半圈，最后由环体与拇指之间的均匀接触压力分散到手指，因此环体断面不宜等厚，挡弦侧承受主要冲击，可适当加厚；背离弓弦的一侧主要起围合固定作用，可略微减薄以控制重量和打印耗材。表面处理上，挡弦面要避免明显层纹或尖角，弓弦高速滑过粗糙表面会增加摩擦阻力，影响撒放一致性，也会加速弓弦磨损；贴肤侧则可保留细微纹理或增加衬层粘贴槽，防止橡胶衬垫在出汗后转动。

　　实际装配不需要额外紧固件，依靠指环自身弹性和拇指围度实现固定，穿脱时利用开口或材料微量变形完成；若采用刚性塑料打印，可在环体一侧设计窄开槽，形成类似卡箍的微调能力，适配轻微尺寸偏差。测试时先以低磅数弓验证挡弦位置，确认弓弦落点始终在凸舌工作面内，再逐步提高拉重观察根部是否发白变形；若出现凸舌偏摆，说明根部过渡圆角不足或环体固定不稳，需要回到三维模型中加强根部并调整内圈贴合度。整个结构没有复杂运动机构，核心在于人体佩戴轮廓、弓弦受力路径和撒放滑动轨迹三者匹配，建模时应优先保证内圈贴合与根部强度，再优化外侧曲面顺滑度。
