3D打印嵌入式设备柜门旋钮式把手

　　这套把手结构最初是围绕桌面级3D打印机外壳的检修门开合需求展开的，实际落地时也可以平移到小型工控柜、电子实验箱、桌面通讯终端外壳、自制设备护罩这类薄板围护结构上。整套零件分成带防滑纹理的旋钮主体和一片薄型平垫片，没有额外金属嵌件，也不需要复杂锁扣，靠手拧动作就能完成门板的限位与松开，适合经常需要开盖检查线路、更换耗材、调整内部模块的场景。

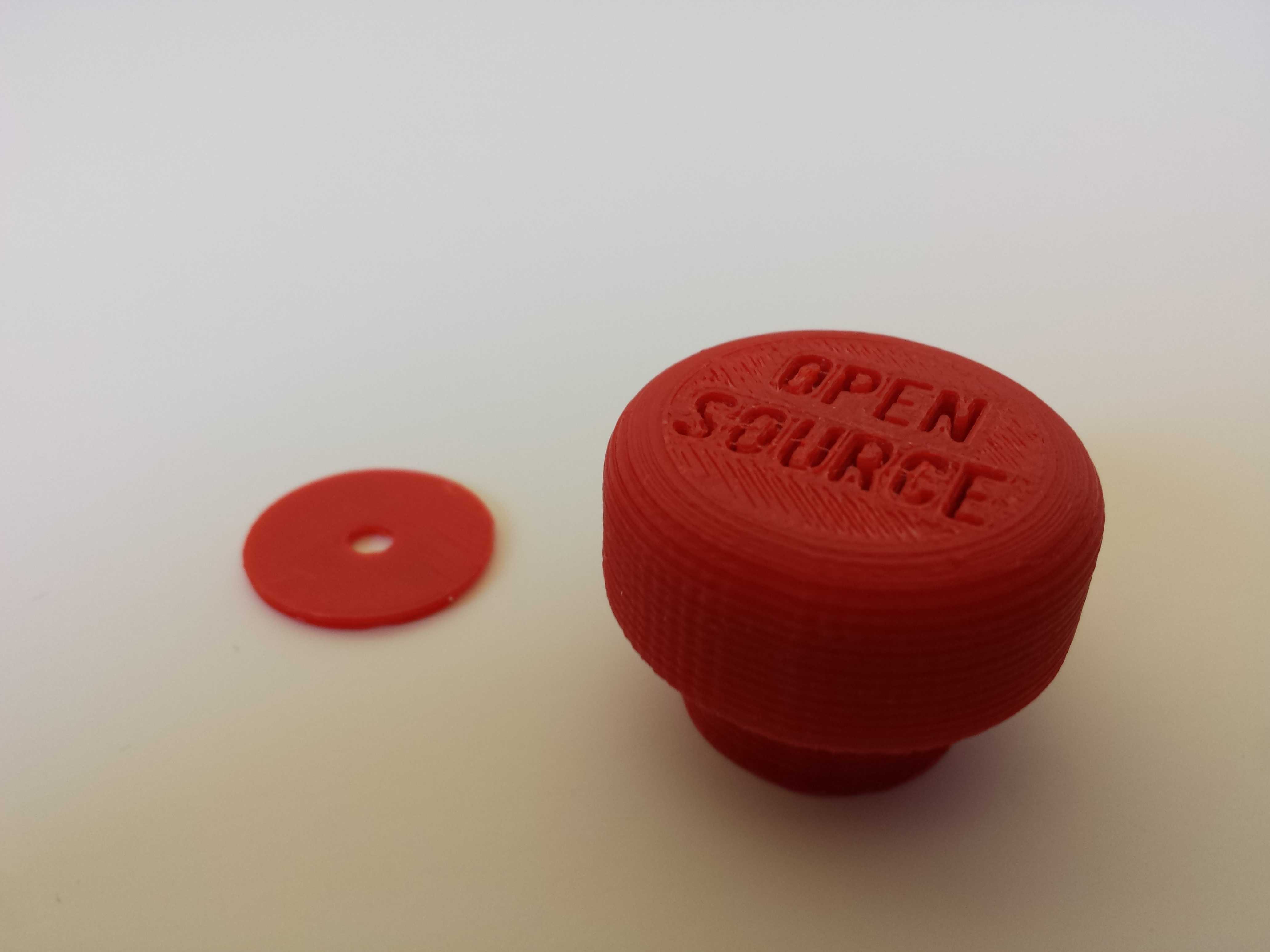

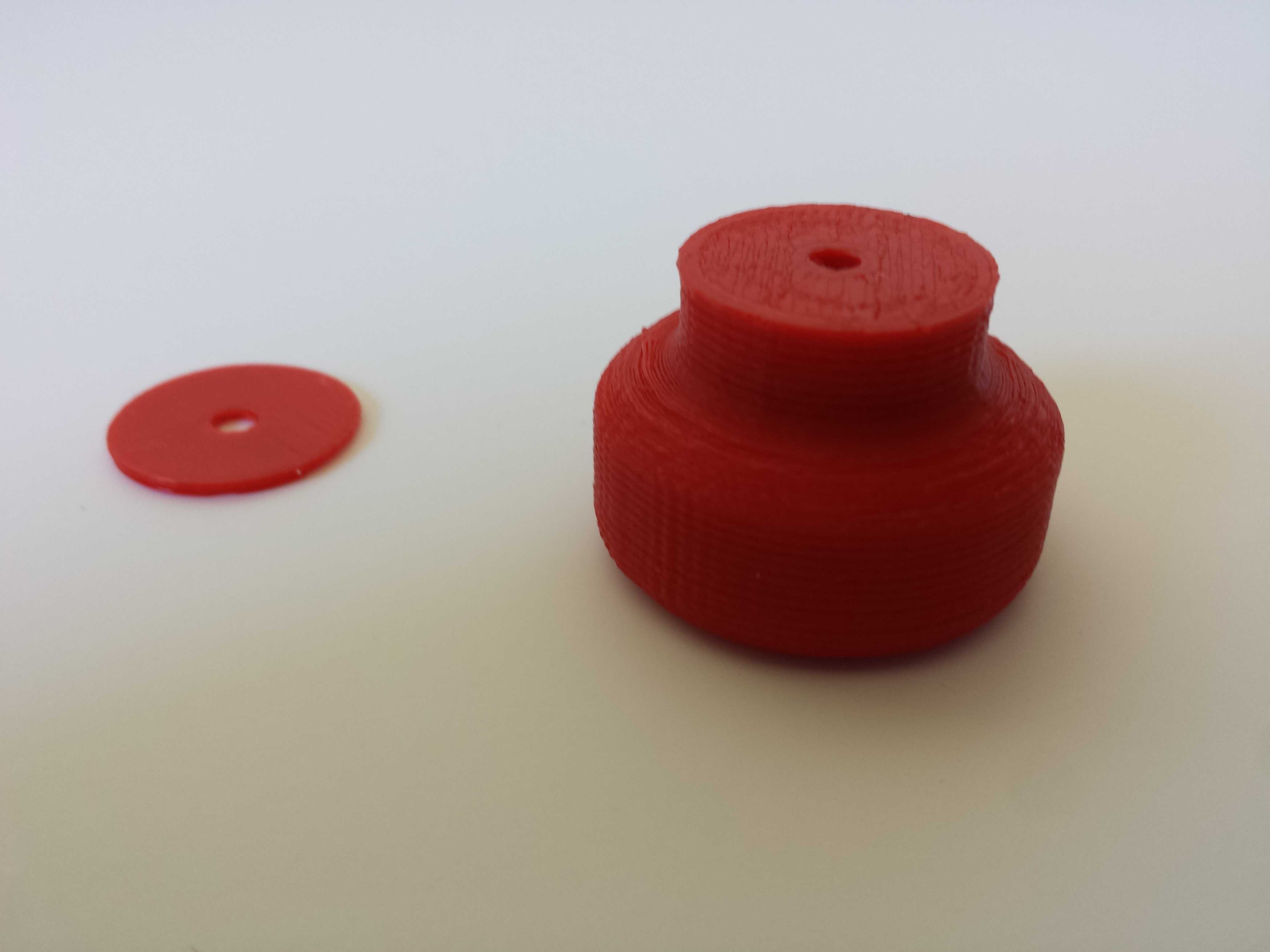

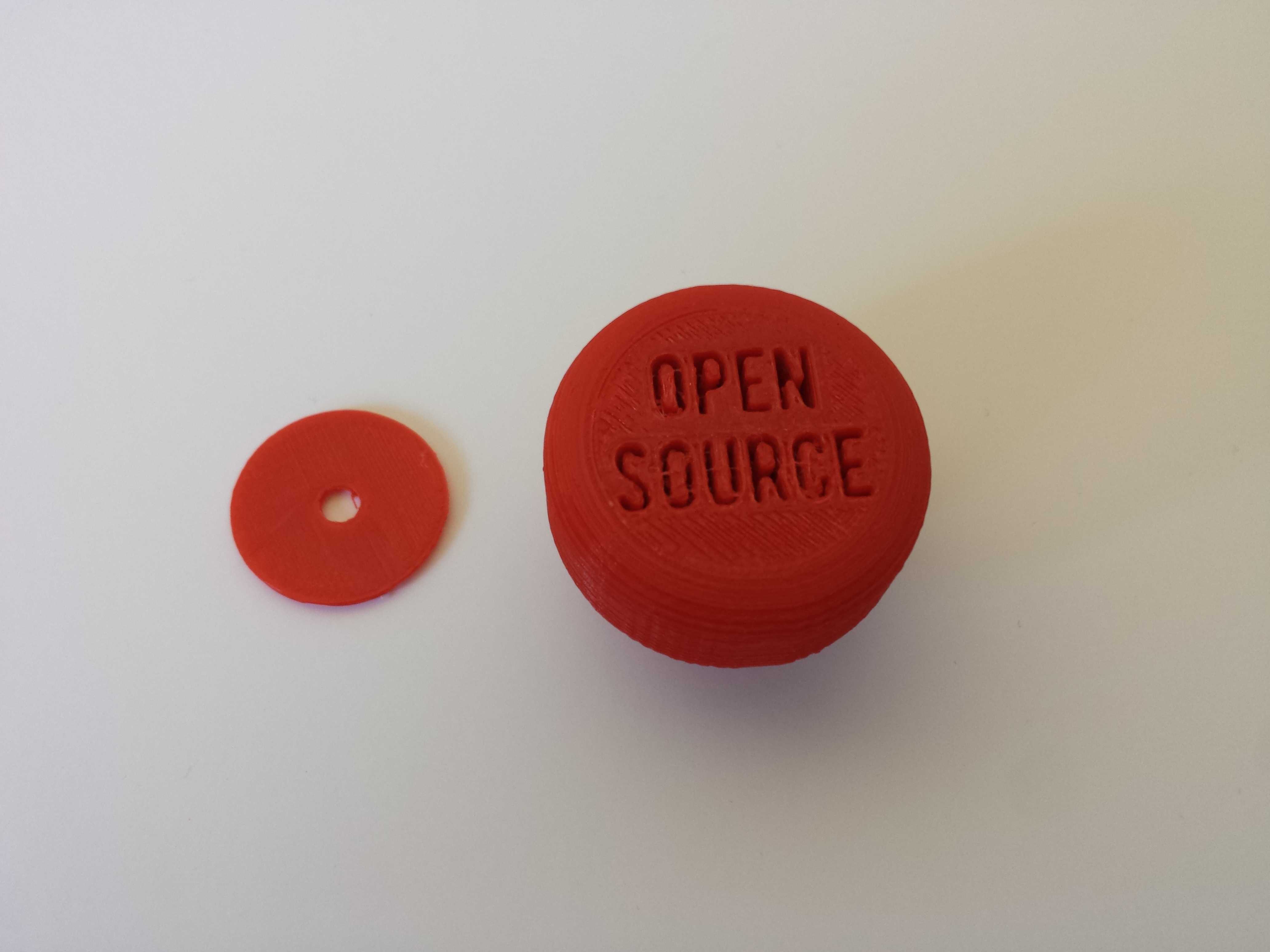

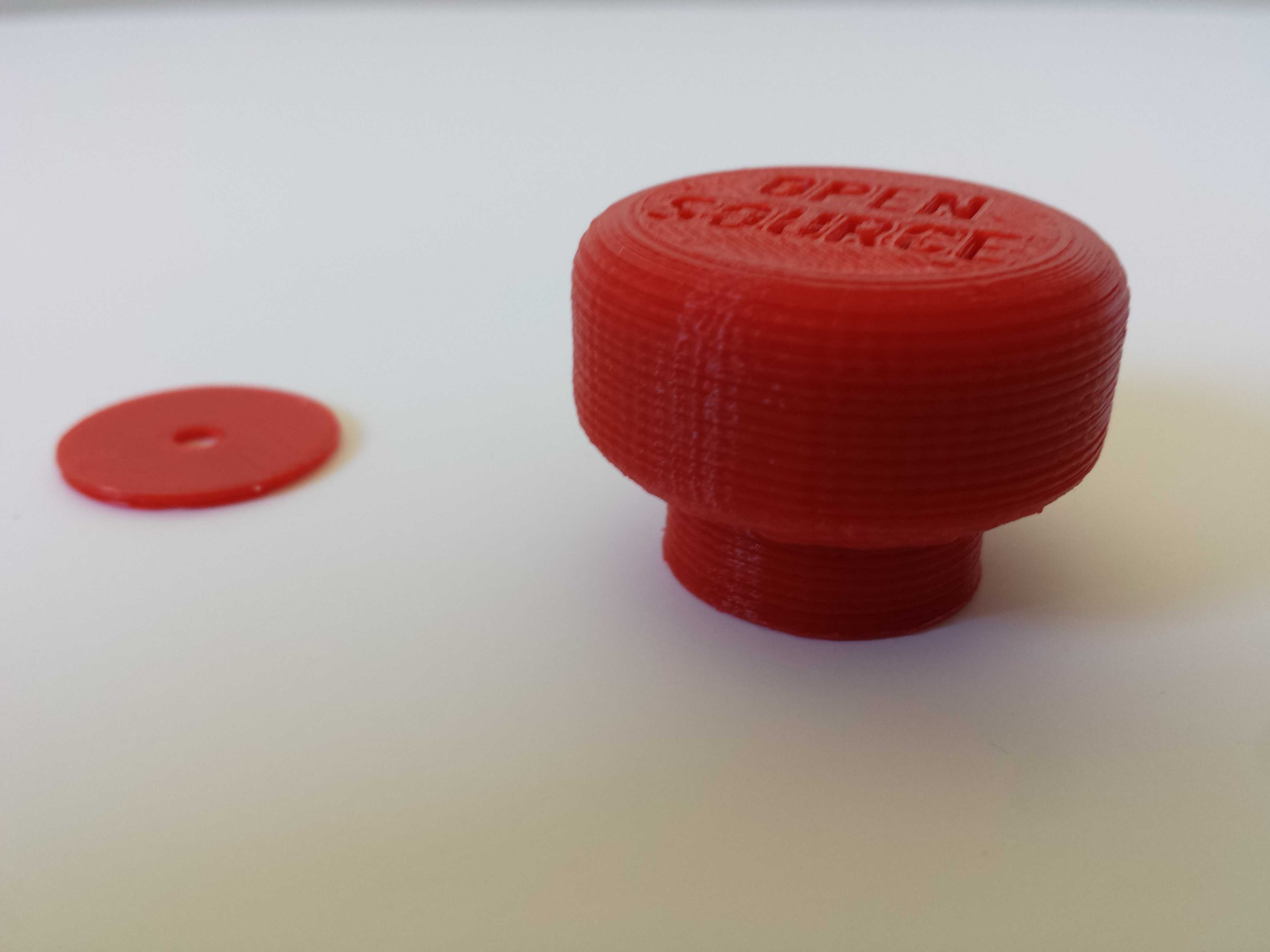

　　从使用逻辑看，旋钮头部做成矮圆柱形态，顶面压印OPEN SOURCE字样，侧面整周加工细密直纹滚花。手指捏住圆柱侧面转动时，滚花棱线能提供足够摩擦阻力，即便手上沾有少量粉尘或塑料碎屑，也不容易打滑。旋钮下部收出一段直径更小的插接柱，插接柱穿过门板预加工孔后，与门板内侧的卡位结构配合；外侧垫片垫在旋钮头部端面与门板外壁之间，一方面分散拧紧时的接触压力，避免塑料旋钮直接压伤薄板漆面或打印件表面，另一方面遮盖门板孔位周边的加工毛边，让外观过渡更平整。垫片中心开孔与插接柱保持合理间隙，装配时不会卡滞，拆卸时也能用薄片工具轻松撬起。

　　设计思路上优先考虑无支撑FDM打印成型。旋钮主体沿轴向竖直摆放时，顶面文字、侧面滚花、下部插接柱都能顺着层纹方向生成，外轮廓不存在大角度悬空面，底层附着稳定，打印完成后去除底面薄层即可使用。顶面文字采用浅浮雕凹陷处理，笔画深度控制在较小范围，既保证字样清晰可辨，又不会在字符拐角处堆积过多丝材。侧面滚花的凸棱宽度和凹槽宽度做了均衡，槽宽过窄会导致喷头在相邻棱之间反复跳转留下拉丝，槽宽过大则会降低手指接触时的摩擦密度；当前纹理密度兼顾握持手感与打印走丝效率，连续打印多件时不易出现棱边缺损。

　　外形尺寸方面，旋钮头部直径按成年人拇指与食指捏合的常见跨度设定，高度控制在低矮范围，装在设备门板上不会明显外凸，避免设备搬运、桌面摆放时剐蹭周边线缆。垫片外径小于旋钮头部外径，装配后从正面只能看到旋钮主体，垫片隐藏在接触面处，整体视觉简洁。门板开孔需与下部插接柱外径匹配，孔位边缘到门板折边、内部线束、运动部件之间预留操作空间，保证手指转动旋钮时不会与相邻结构干涉。

　　安装边界上，该结构更适合厚度不大的塑料门板、亚克力板、胶合板或3D打印自制护板。门板过厚时，插接柱有效啮合长度不足，会出现拧紧后松动；门板过薄则需要在内侧增加卡位件或加厚凸台，防止长期转动后孔位被磨大。旋钮旋紧方向与日常开门发力方向一致，日常维护时只需单手操作，打开设备外壳后即可接触内部主板、电源、传动部件等检修区域。

　　结构细节处理上，旋钮头部顶面边缘做小圆弧过渡，没有尖锐棱角，手部快速触碰时不会产生明显压痕。垫片采用平整圆盘造型，两面保持平行，打印时平放即可获得光滑接触面，不需要后续打磨。对于需要频繁开合的设备，可在插接柱配合面预留少量磨损余量，经过多次拆装后仍能维持适度阻尼；若用于振动较大的设备环境，也可在配合处增加防松平面或弹性卡爪，使旋钮在设备运行过程中不会因震动自行松脱。

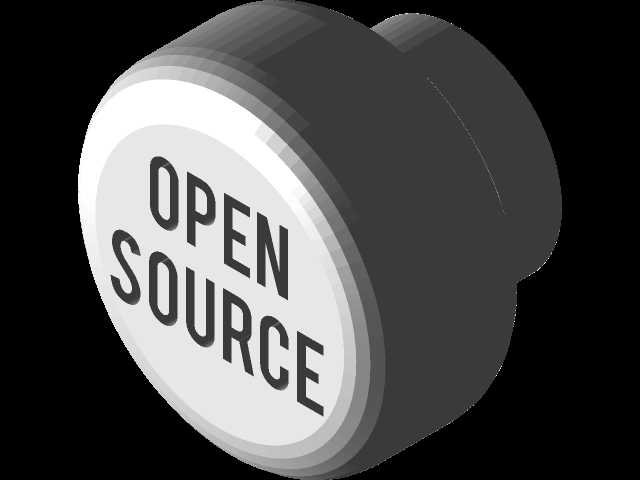

　　从建模角度看，零件特征以回转体为基础，再阵列侧面滚花、雕刻顶面文字、拉伸垫片孔位，特征树简洁，便于后续按不同门板厚度修改插接柱长度，或按设备外观风格调整头部直径与文字内容。整体没有复杂曲面，工程人员可直接在此基础上衍生出带指示箭头、编号标识或不同握持直径的系列把手，满足小批量自制设备的门板装配件需求。
