可3D打印融合式小型台钳夹具结构

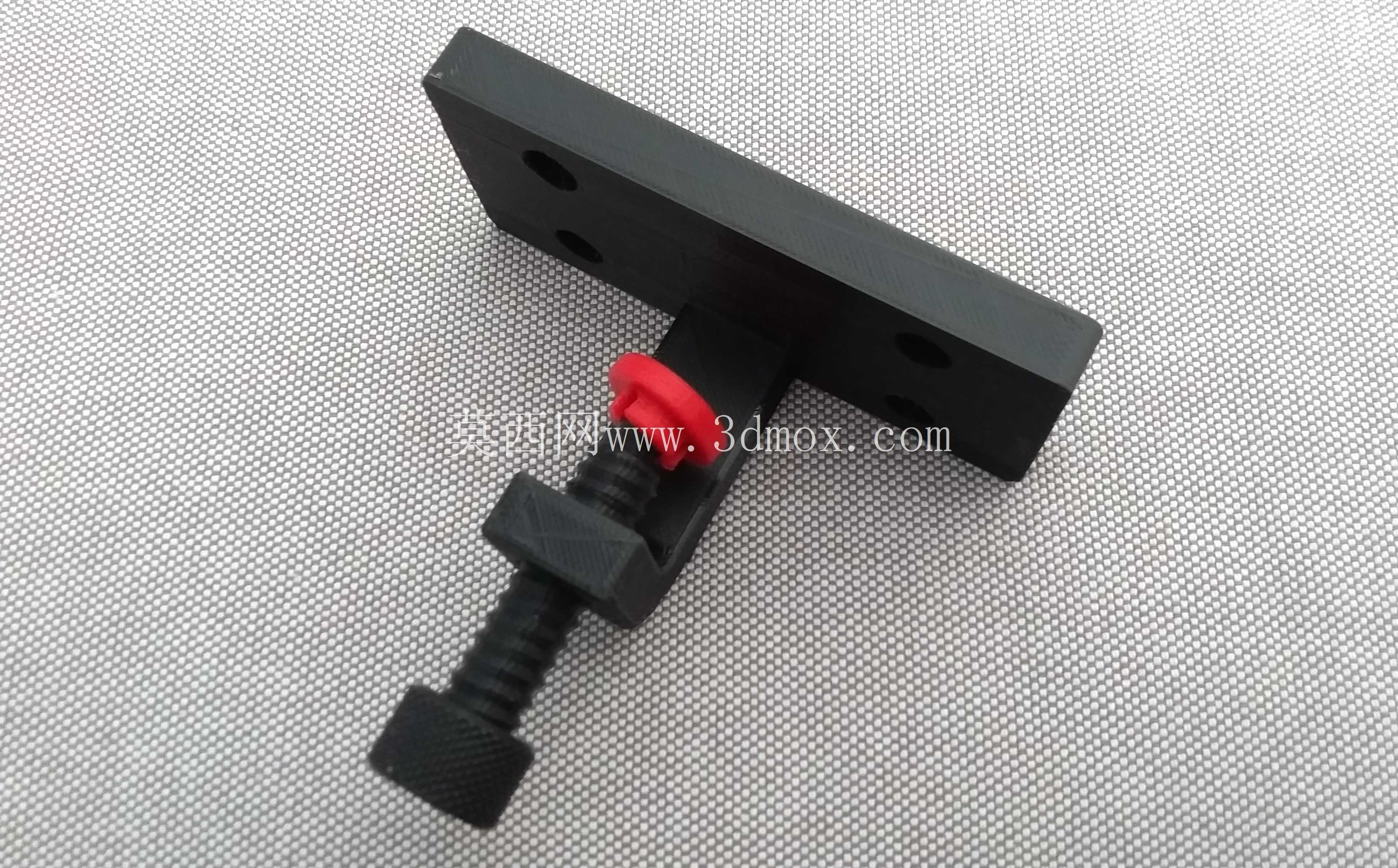

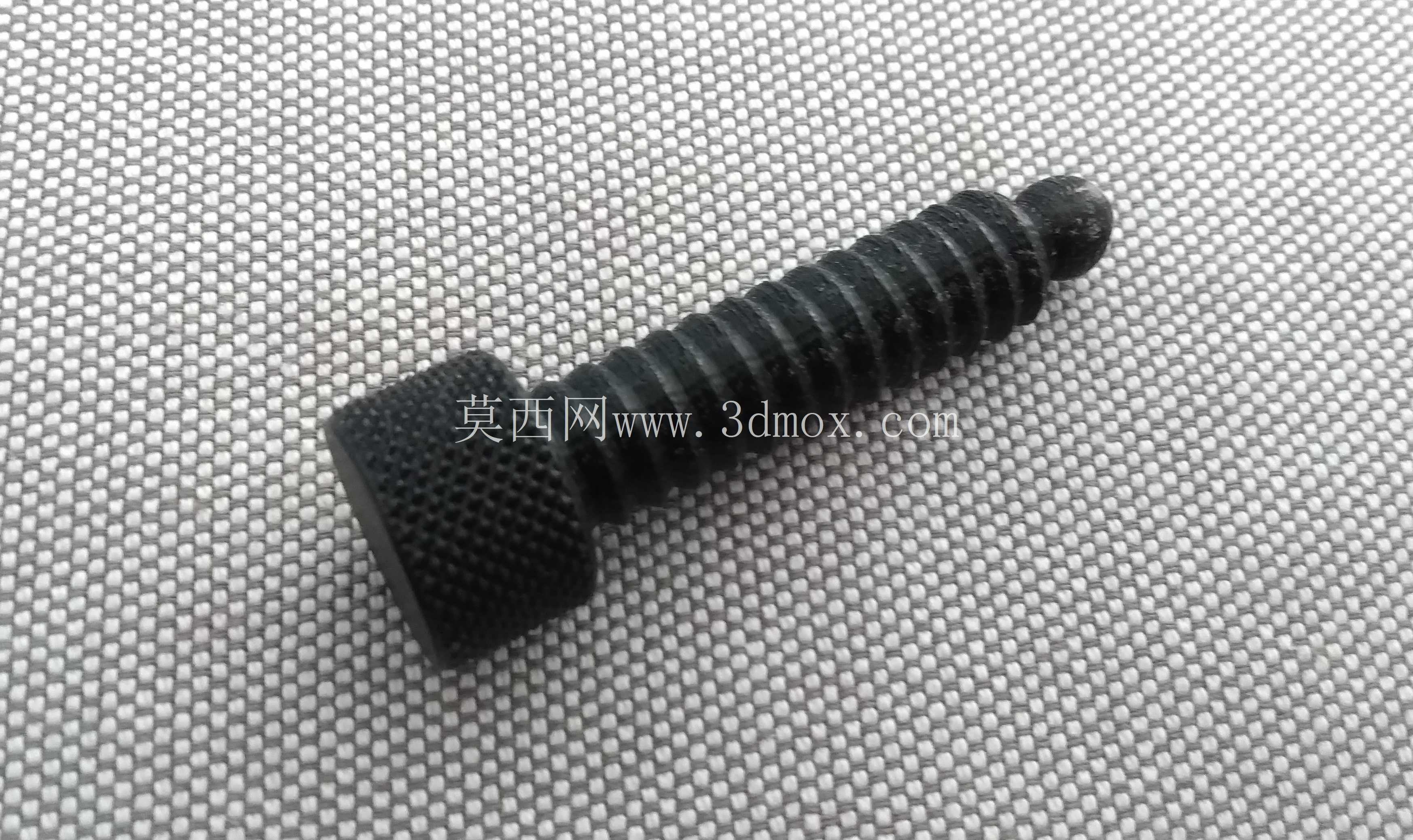

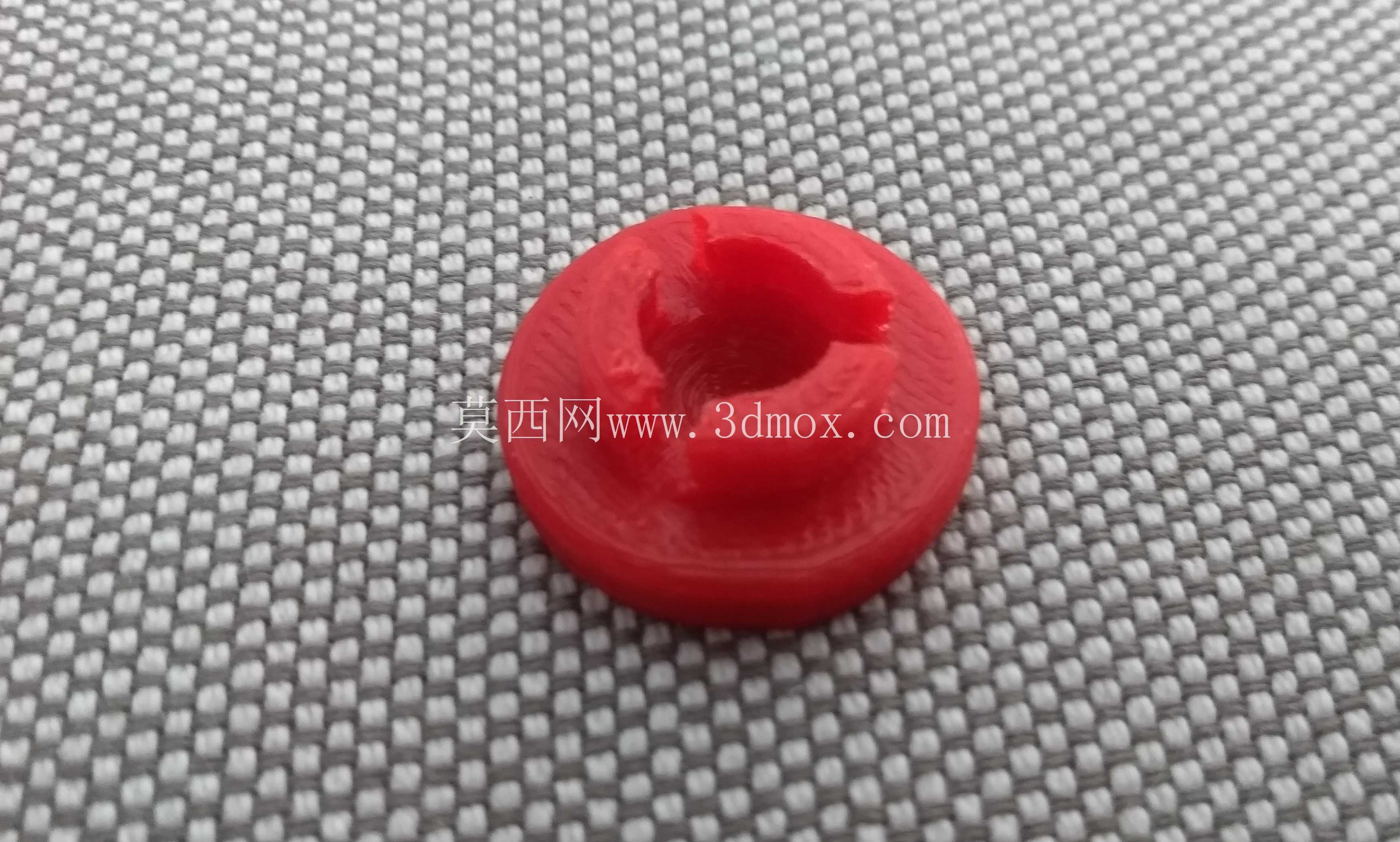

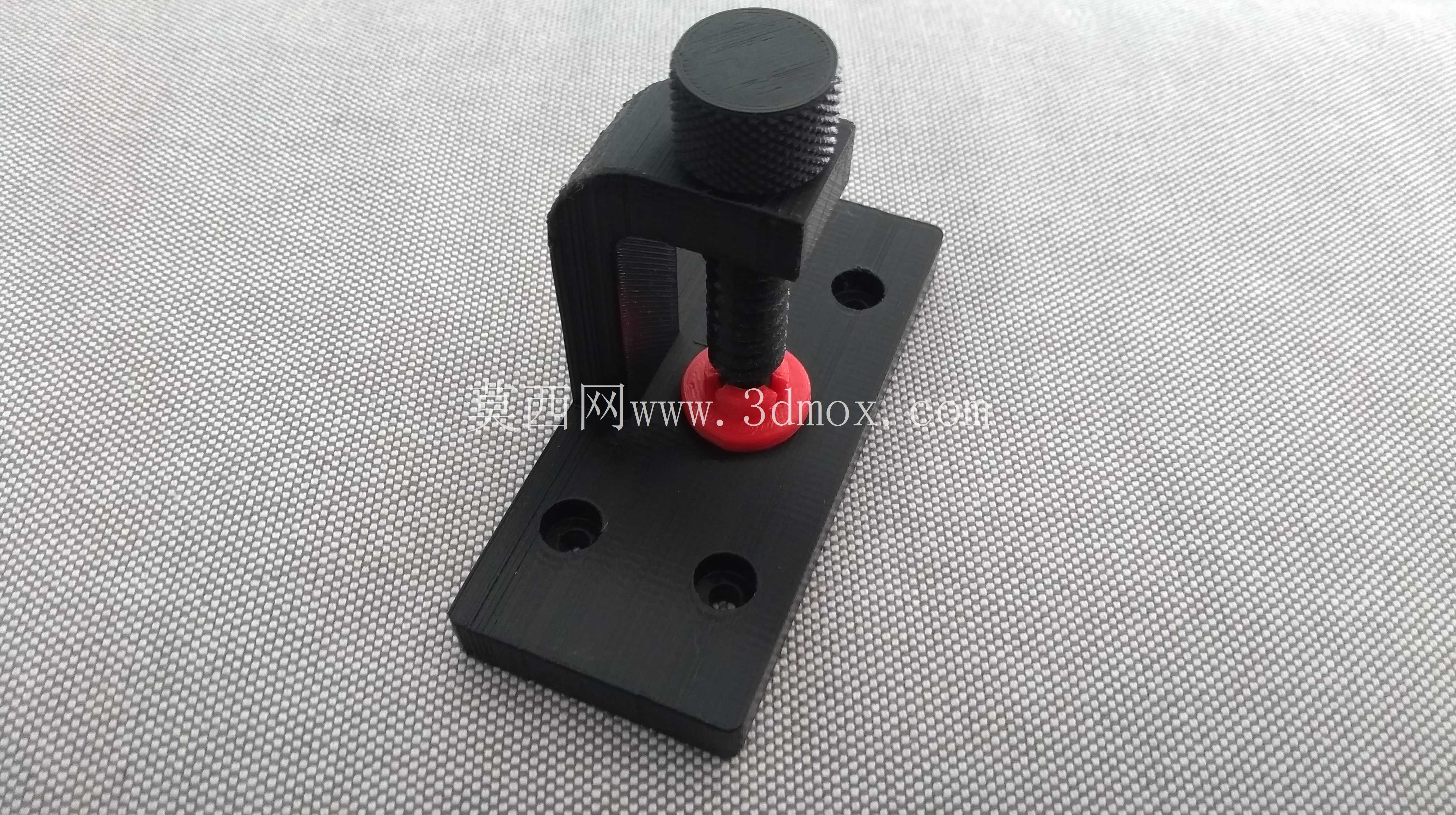

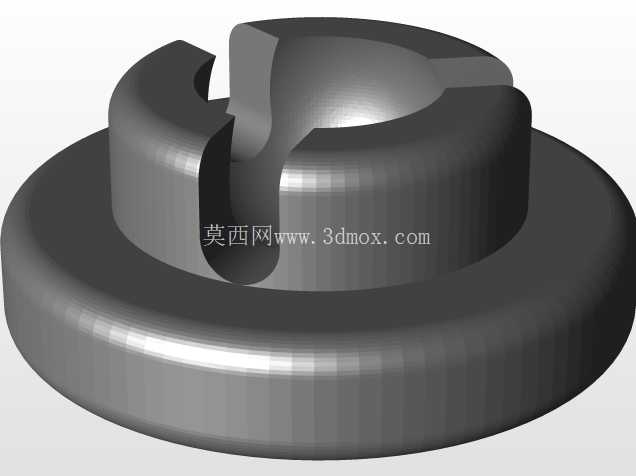

　　这款小型夹持结构的设计初衷，是填补桌面级作业场景下轻量夹持的需求空白，日常做小零件装配、电路板返修、小型样件打磨时，常规台钳体积过大占用桌面空间，迷你手钳又无法固定在工作台面，双手操作时很难兼顾工件固定与加工作业，这款融合式钳制结构刚好适配这类零散的轻作业场景。从结构设计逻辑来看，它没有照搬传统G型夹或者台虎钳的独立结构，而是把两种夹持方案的优势做了整合：底座部分采用带安装孔的直板结构，四个沉头孔可以直接通过螺栓固定在木质工作台、铝型材机架或者3D打印的设备机架上，不需要额外做夹持底座适配，安装边界的容错率很高，只要安装面平面度误差不超过1mm，就能保证底座安装后不会出现翘曲，夹持时不会出现受力偏移。夹持螺杆部分沿用了G型夹的螺旋进给逻辑，螺杆尾部做了滚花纹理，不需要额外配套手柄，徒手就能旋转施加夹持力，滚花的齿距做了0.8mm的等距设计，手指拧动时不会打滑，即使手上沾有少量切削液或者粉尘，也能稳定施加进给力度。螺杆前端的压头部分做了红色的柔性缓冲垫设计，和传统金属钳口的硬接触不同，这个缓冲垫可以避免夹持软质工件比如3D打印样件、塑料壳体、薄铝板时出现压痕，也能在夹持不规则曲面工件时增加接触摩擦力，防止加工过程中工件移位。

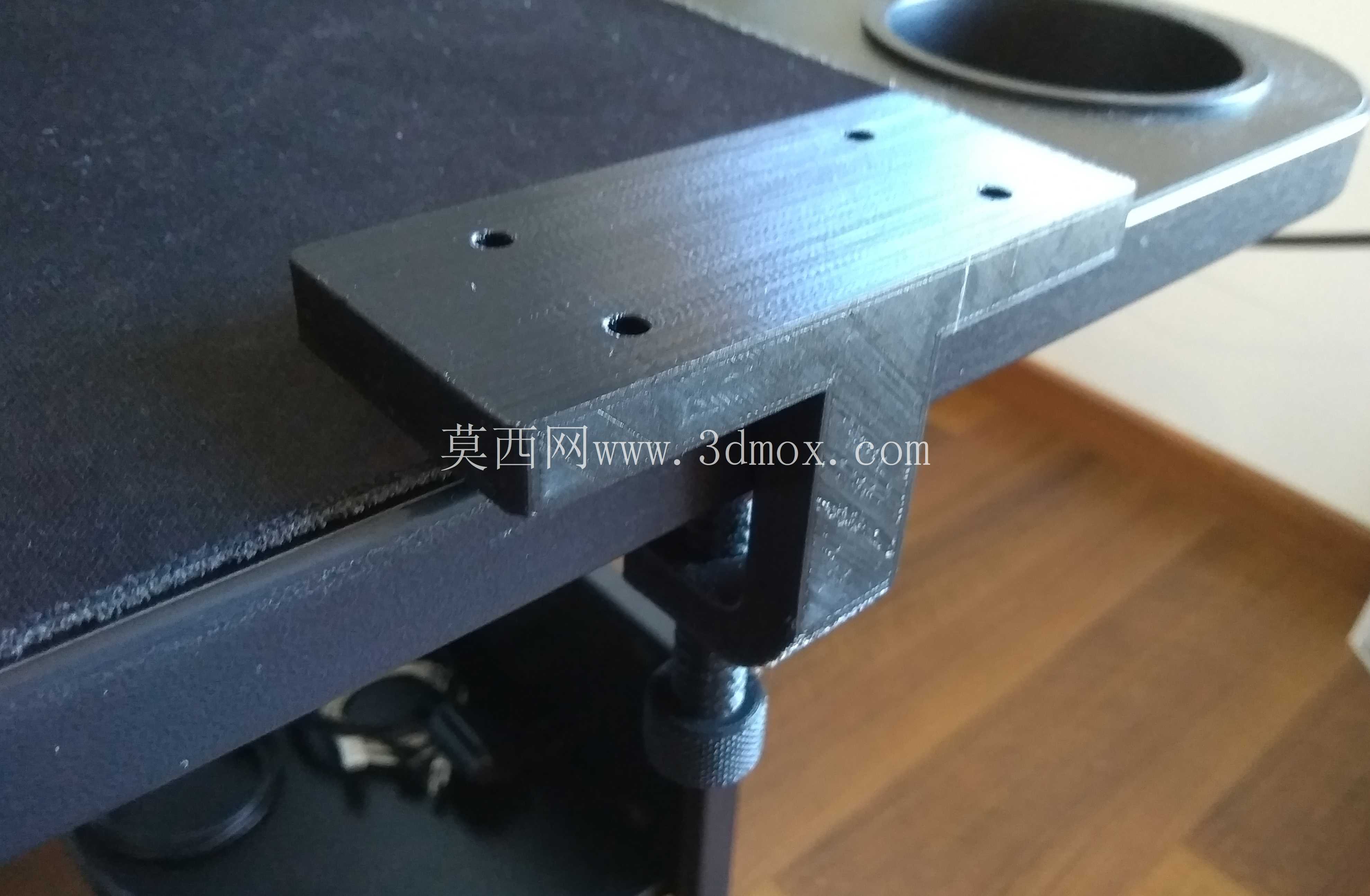

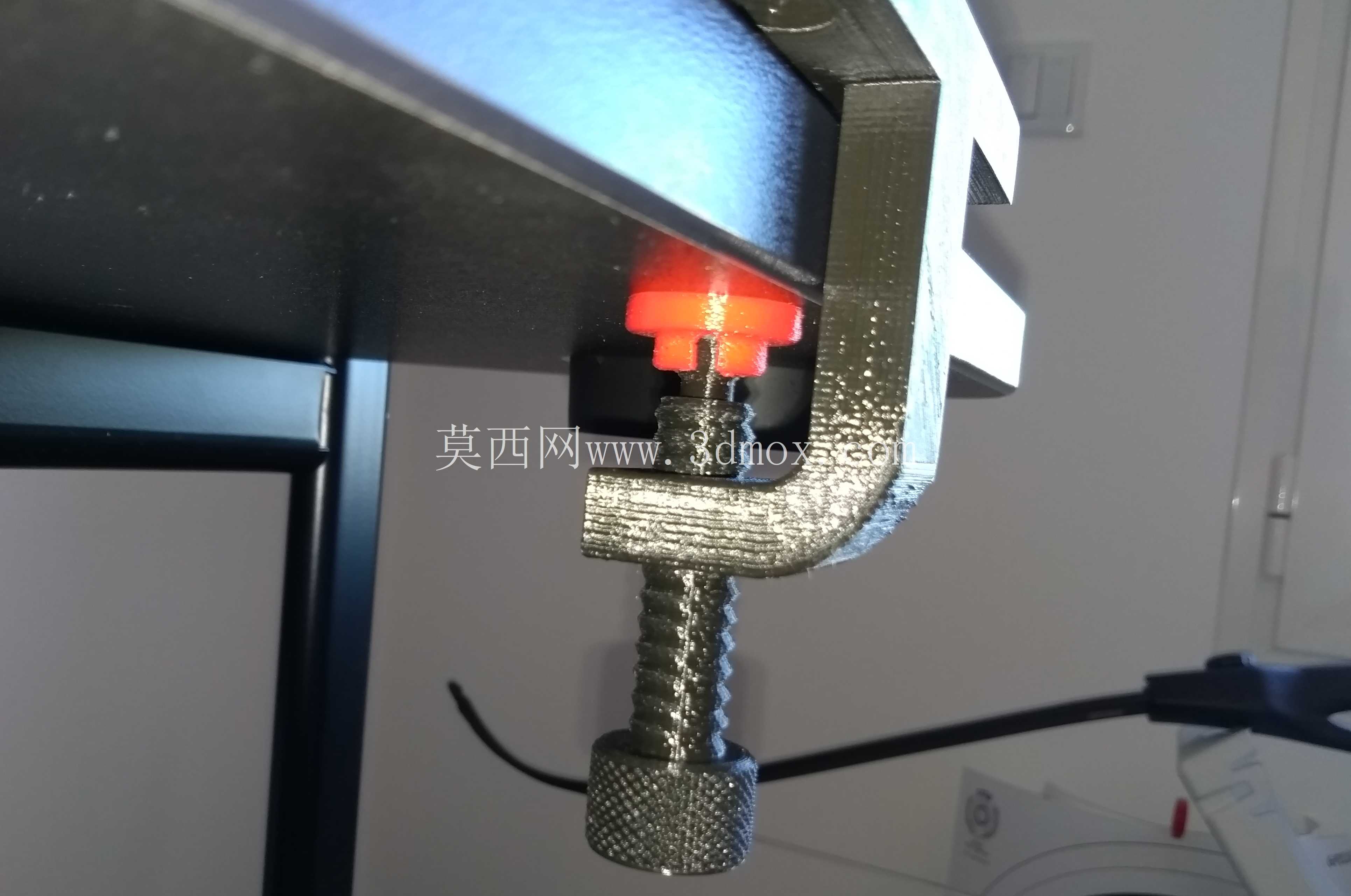

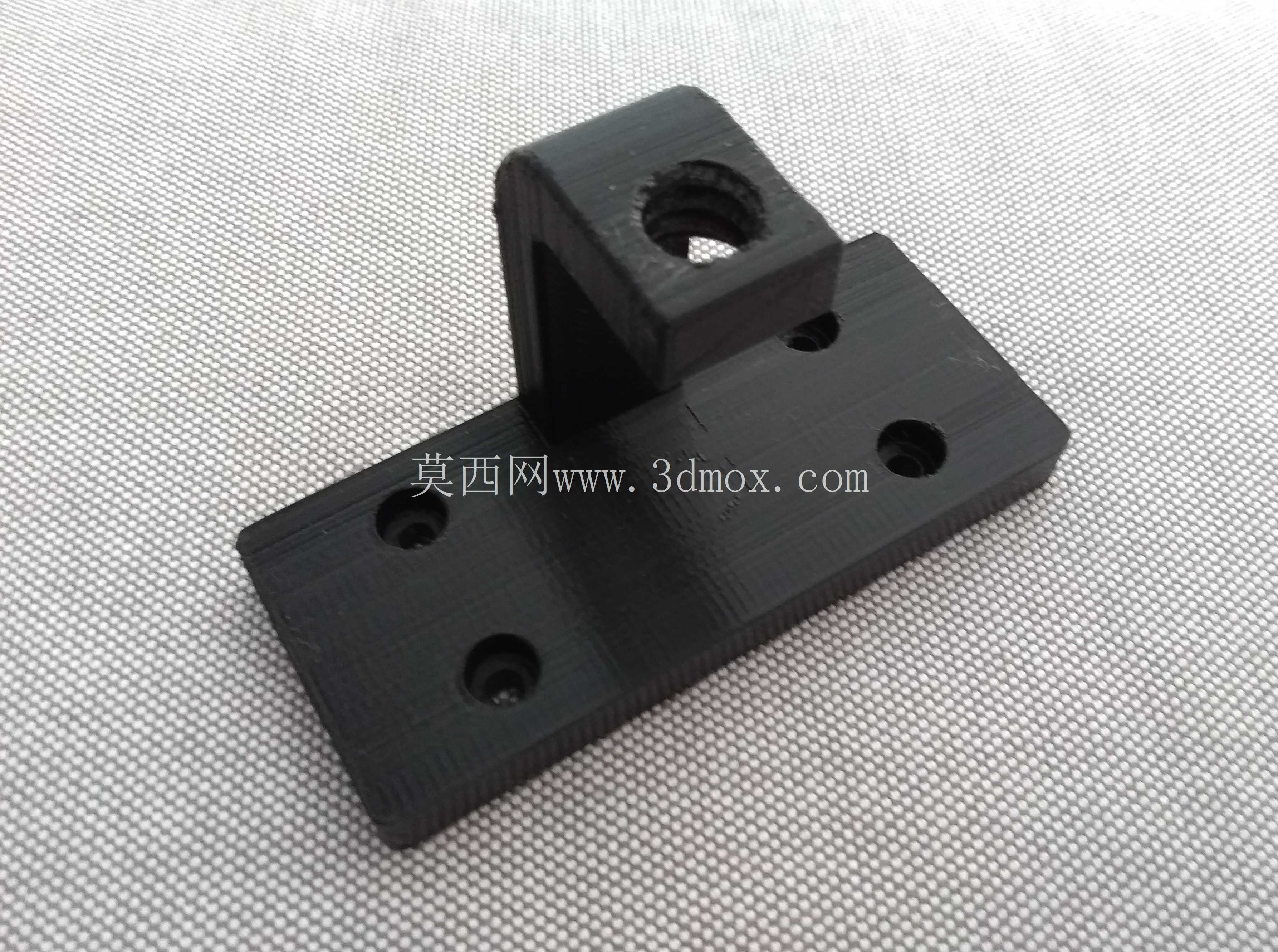

　　中间的滑动钳身和底座之间做了梯形滑槽配合，滑槽的配合间隙控制在0.2mm，既保证钳身滑动时没有卡顿，也不会因为间隙过大导致夹持时出现钳头上翘的问题，钳身的导向长度做了35mm，即使夹持行程拉到最大，钳身和底座的配合长度也能覆盖20mm以上，不会出现夹持时钳身歪斜的情况。从实际使用的场景拓展来看，它除了固定在工作台面做常规夹持作业，也可以安装在小型自动化设备的机架上，作为工件定位的辅助压紧件，比如小型激光雕刻机的工件固定、桌面级点胶设备的工件夹持，因为整体结构可以通过3D打印直接制作，不需要额外的金属加工工序，小批量制作或者个性化改装时，只需要调整底座安装孔的孔距，就能适配不同的安装面，不需要重新开模或者做复杂的机加工。

　　在受力设计上，螺杆采用了梯形螺纹设计，螺纹升角小于当量摩擦角，夹持后可以实现自锁，即使加工过程中存在振动，钳口也不会自动松脱，最大夹持力可以达到150N，足够应对轻量的打磨、粘接、装配作业需求，不会因为夹持力不足导致工件飞出。整体结构没有复杂的异形曲面，所有的棱边都做了R1的倒角处理，打印时不需要添加大量支撑，打印完成后只需要简单去除支撑毛刺，把螺杆和钳身的配合面稍微打磨一下就能直接组装使用，不需要额外的标准件配合，除了前端的柔性缓冲垫可以用柔性耗材打印，其余结构都可以用常规PLA或者PETG耗材制作，后期如果某个零件出现磨损，单独打印对应零件更换即可，维护成本很低。

　　从安装尺寸来看，底座整体长度为80mm，宽度为30mm，厚度为8mm，四个安装孔的孔距为60mm和20mm，适配M4的沉头螺栓，最大夹持开口为40mm，钳口的压合面直径为12mm，整体安装后突出工作台面的高度为55mm，不会占用过多的垂直空间，即使在上方安装小型加工头，也不会出现行程干涉的问题。和传统的小型台钳相比，它的结构零件数量更少，一共只有底座、滑动钳身、进给螺杆、压头四个零件，没有多余的连接件，组装时只需要把螺杆穿入钳身的螺纹孔，再把钳身卡入底座的滑槽即可，整个组装过程不需要额外工具，徒手就能完成。在夹持不同厚度的工件时，只需要旋转尾部的滚花旋钮，就能快速调整钳口的开合度，进给螺杆的导程为2mm，从完全张开到完全闭合只需要旋转20圈左右，调整效率比细牙螺纹的台钳更高，适合频繁更换工件的作业场景。针对3D打印的工艺特性，所有的孔位都做了0.3mm的打印余量补偿，打印完成后不需要额外铰孔，螺栓就能顺利穿入，螺纹部分的牙型做了0.2mm的加厚处理，避免打印时出现牙型缺损，反复拆装使用也不会出现滑牙的问题。
