可3D打印融合式夹紧夹具结构设计

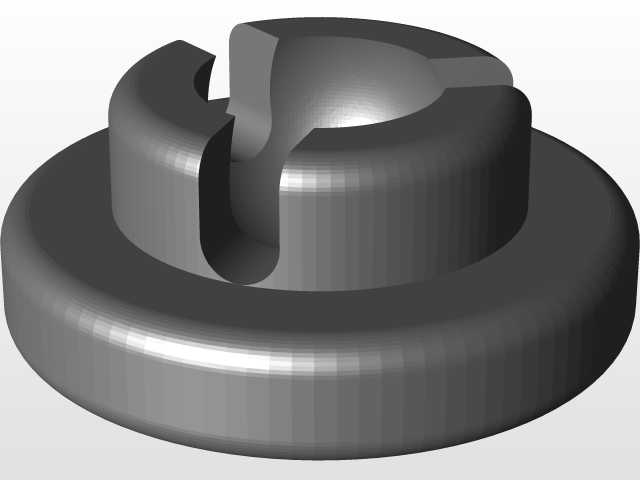

　　这款夹紧结构的设计初衷，是面向小型加工、手工装配、桌面级作业场景下的快速夹持需求，在日常的精密零件修配、电子元器件焊接固定、小型工件打磨去毛刺、3D打印件后处理夹持等场景中，传统的G型夹往往存在夹持行程适配性不足、小空间操作干涉、定制化改造成本高的问题，而这款融合式夹紧结构，正是针对这类痛点做的结构优化，完全适配桌面级作业的操作边界。从功能特性上看，该结构整合了传统G型夹的螺旋进给夹紧逻辑，同时优化了夹臂的受力分布，夹体的主体框架采用对称式受力结构，在夹紧作业时，夹臂的形变集中区域做了加厚过渡处理，避免长期反复夹持后出现应力松弛导致的夹持力下降；进给螺杆的端部做了可拆卸压头设计，可根据被夹持工件的表面材质更换橡胶垫、金属平垫、

　　V型块压头，既能夹持平整表面的板材、方块工件，也能适配圆棒、管状工件的夹持需求，压头与螺杆的连接采用快拆式卡扣结构，更换压头无需额外工具，单手即可完成操作。在设计思路上，整个结构做了全3D打印适配的拆分设计，所有零件均无倒扣、无需要支撑的封闭内腔，打印时无需额外添加可溶性支撑，采用普通FDM打印机即可完成所有零件的制作，打印完成后仅需清理少量层纹即可完成装配，无需额外的金属嵌件，螺杆与夹体的螺纹配合采用大螺距梯形螺纹设计，既保证了进给过程的顺滑度，也避免了3D打印螺纹容易出现的滑牙问题，螺纹的配合间隙预留了0.2mm的打印公差余量，适配不同精度桌面3D打印机的成型误差，即使是入门级打印机制作的零件，也能顺畅完成进给动作。

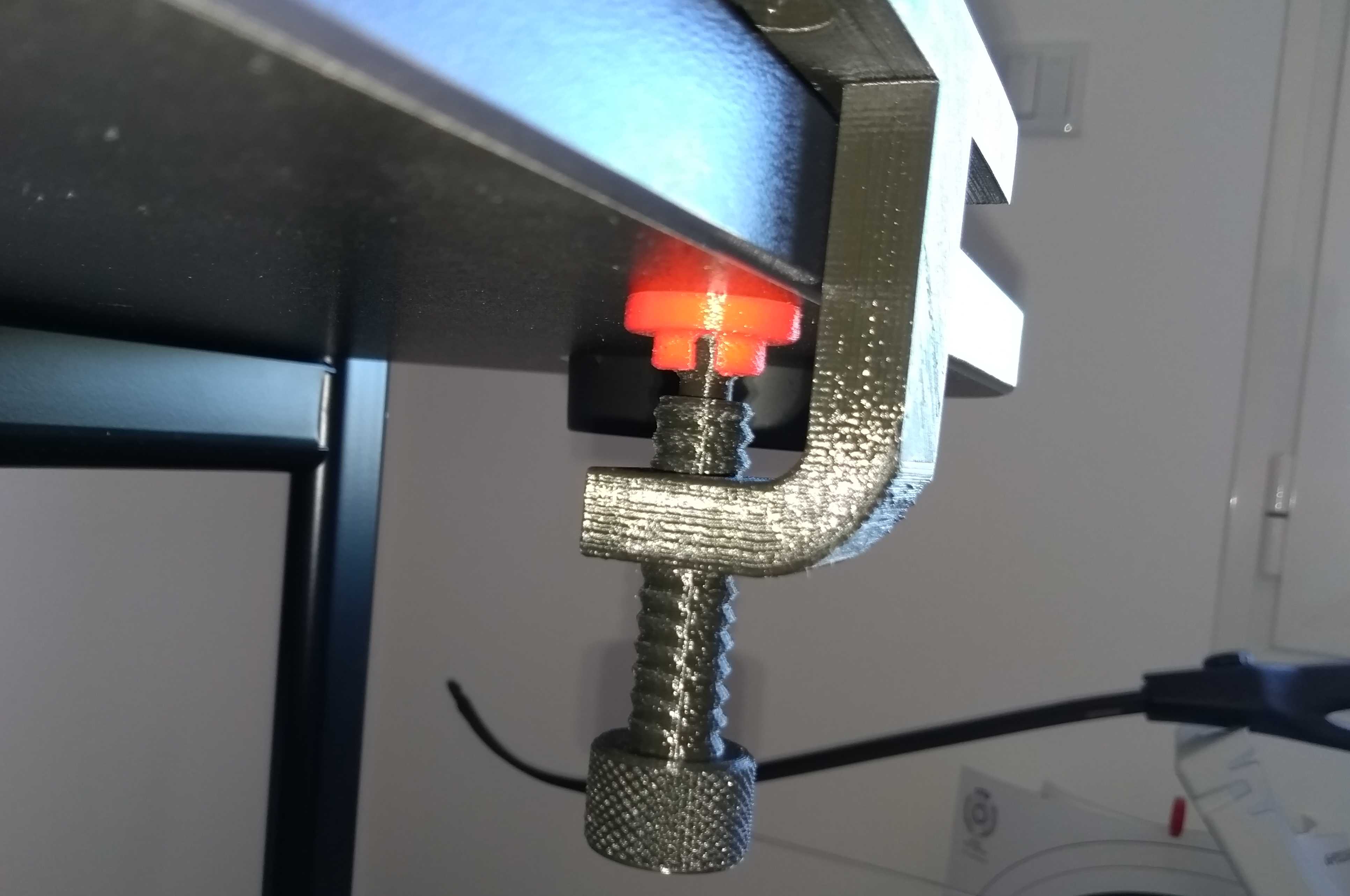

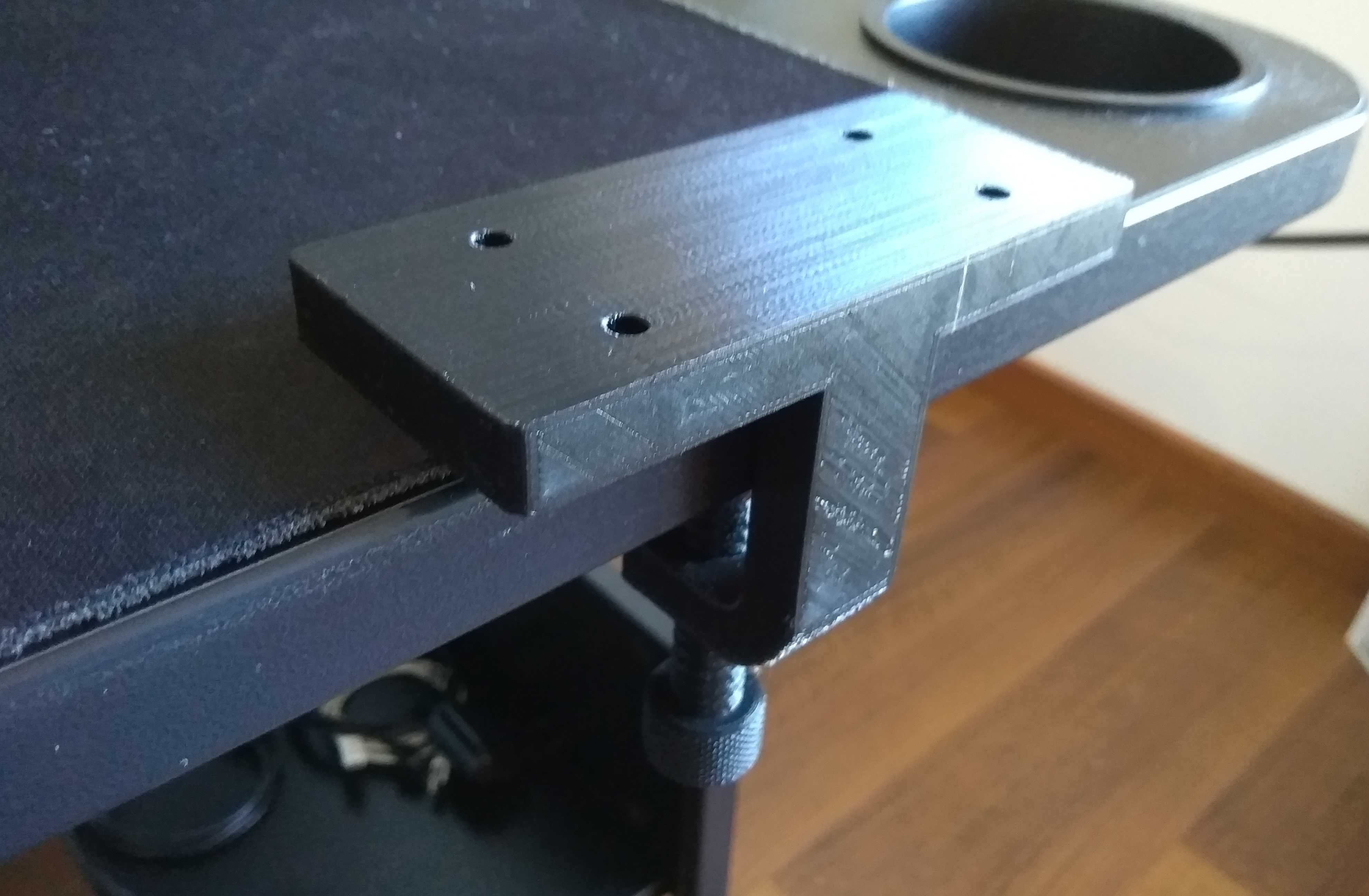

　　从外形尺寸与安装边界来看，该夹具的最大开口距离适配6英寸以内的工件夹持需求，夹体整体的外轮廓宽度控制在120mm以内，高度控制在180mm以内，底座部分预留了两个M6的安装孔位，既可以直接手持操作完成临时夹持，也可以通过螺栓固定在工作台面、焊接辅助台、打磨台架上作为固定式夹具使用；夹臂的开口深度做了优化，相比同规格传统G型夹加深了20mm的夹持深度，能够夹持距离工件边缘更远的位置，避免加工时刀具、磨头与夹臂发生干涉。在实际使用场景中，这款夹具可以覆盖电子维修时的电路板固定、模型制作时的零件粘接定位、小型五金件钻孔时的工件夹持、线材焊接时的端子固定等多种桌面作业需求，夹体的握持部分做了圆弧过渡处理，手持操作时不会硌手，

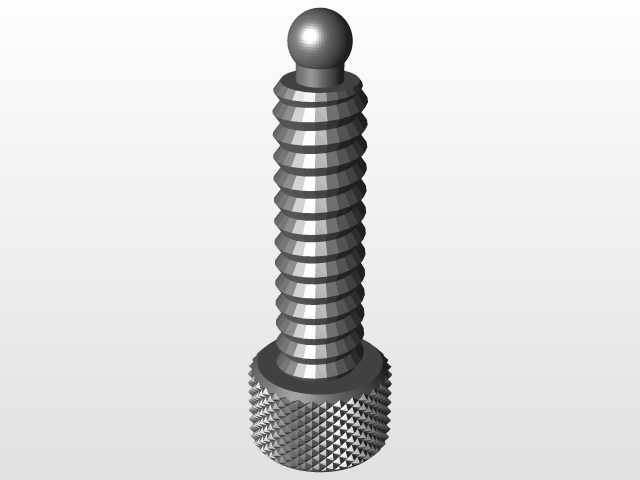

　　进给螺杆的尾部做了滚花手柄设计，无需额外的加力杆即可提供足够的夹持力，针对薄壁类工件的夹持，还可以通过调整压头的进给行程控制夹持力，避免夹伤薄壁工件表面。整个结构的受力路径经过反复优化，夹紧力从螺杆传递到活动压头，再通过夹臂的框架结构传递到固定压脚，受力路径上的所有转角位置均做了圆角过渡，避免应力集中导致的零件断裂，即使采用PLA材质打印，也能承受日常桌面作业的夹持力需求，如果需要更大的夹持力，也可以更换PETG、ABS等强度更高的打印材料制作零件，结构本身无需做任何修改即可适配不同材料的力学性能。
