桌面式小型焊接排烟风机结构设计

　　这套桌面排烟装置主要面向电子维修、小件焊接、手工锡焊、实验室点胶以及轻量烟尘作业场景，结构上采用方形集烟罩配合后置轴流风机的紧凑布局，整机通过弯折金属支架支撑在工作台面，不需要复杂的固定安装，摆放后即可对准发烟点形成局部负压抽吸。从现场使用逻辑看，这类设备并不承担整个车间的大风量除尘任务，而是贴近操作区域捕捉焊锡烟雾、少量挥发气体和悬浮微粒，避免烟尘直接上升到操作者呼吸区；在电子装配工位上，它常放在烙铁架旁，集烟罩开口朝向焊点，手部动作空间不受遮挡，维修人员更换元件、拖焊引脚时都能保持较近的抽吸距离。

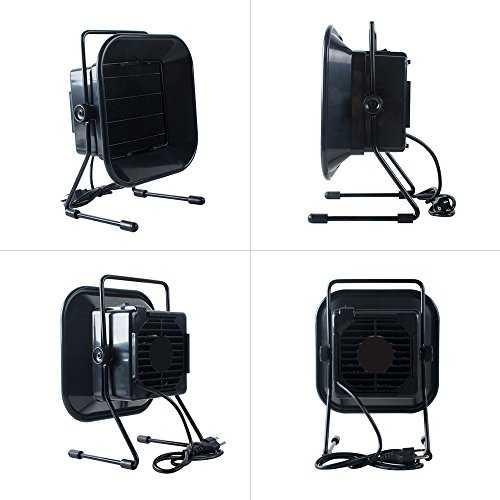

　　外形设计上，主机部分以近似方形的风罩为主体，正面设置导流格栅，背部容纳风机与风道，外侧由圆管弯制的U型支架承托。支架不仅承担支撑作用，还通过侧向转轴与主机连接，使集烟罩能够在一定角度内俯仰调整：焊接细小PCB时可将罩口压低，靠近烟雾产生位置；处理体积稍大的工件时，则可向上翻转，增加操作开口高度。底部两根横向支脚向前、向后展开，形成稳定的四点接触趋势，支脚端部可设置防滑套，减少设备在工作台面上被线缆拖动时的滑移。电源线从风机侧后方引出，自然垂落至台面，走线方向避开正面操作区，降低烙铁烫线和手部勾挂的概率。

　　建模时需要重点处理风罩、叶轮腔、支架转轴和底脚之间的装配关系。风罩外壳可按薄壁钣金件思路构建，前罩与后壳之间保留止口或螺钉连接位，便于内部过滤棉、风机组件的拆装；正面格栅既要形成导流面，也要避免手指误入风机区域，栅条间距需结合小型风机防护要求确定。后部风机区域应体现电机筒、安装法兰、风叶轮廓和出线位置，若用于结构评审，还应在风机与壳体之间预留减振垫或压圈空间，以降低运转振动向支架传递。支架圆管的弯折半径、焊缝位置和转轴同轴度是外观与功能一致性的关键，两侧支撑点应保持对称，主机翻转后不能出现侧向干涉。

　　从安装边界看，该设备属于台式局部排风单元，占地面积集中在两支脚展开范围内，适合放置在宽度有限的维修台、实验台或流水线边角工位。选型和布局时要确认罩口到发烟点的距离：距离过远会使抽吸气流受室内空调风、人员走动影响而发散，距离过近则会妨碍烙铁、镊子和工件的移动。对于焊锡作业，罩口通常布置在烟雾上升路径的侧前方，利用风机负压把烟气斜向吸入；若工位上方已有层流或排风系统，该装置可作为末端补集设备，与室内整体通风形成配合。

　　功能结构上，简化版机型强调低成本和易维护，壳体内部可放置初效过滤棉或活性炭棉，用于截留烟尘颗粒、减轻异味回流。过滤材料需要预留更换空间，前罩格栅或侧盖板应能快速拆卸；若做成直排式结构，则应在出风口保留接管扩展位，方便在需要时连接柔性排风软管，把烟气导向工位外或集中排风管道。风机选型偏向小尺寸、高转速、低噪声轴流风机，风量不必按房间体积计算，而应围绕罩口面风速匹配：罩口中心区域需要形成可感知的稳定气流，边缘区域也要能覆盖常见焊接动作范围。

　　在三维结构细化中，还需关注重心与俯仰锁紧。风机、电机和线缆集中在后部，若支架转轴位置选择不当，罩口调低时可能出现后倾趋势；因此转轴宜靠近主机重心，或在支架侧面设置摩擦锁紧旋钮、弹片压紧结构，使角度调整后能够保持姿态。底脚横管的长度决定抗倾覆能力，尤其在罩口向上翻转、操作者误压前罩边缘时，前支脚需要提供足够的力臂。外壳边角可做小圆角处理，既减少钣金锐边，也让设备在密集工位上移动时不易刮擦线缆和工件。

　　整体来看，该模型适合用于桌面排烟设备的结构方案沟通、工位布局校核、钣金外壳练习以及小型风机辅助装置设计参考。它的核心不在于复杂传动，而在于人机距离、气流捕捉、支架调节、维护开口和台面占用之间的平衡；把这些细节在三维数模中表达清楚，才能让设备从外观样件转化为可制造、可摆放、可维护的实用工位辅具。
