台式手动螺旋夹持定位工装夹具结构

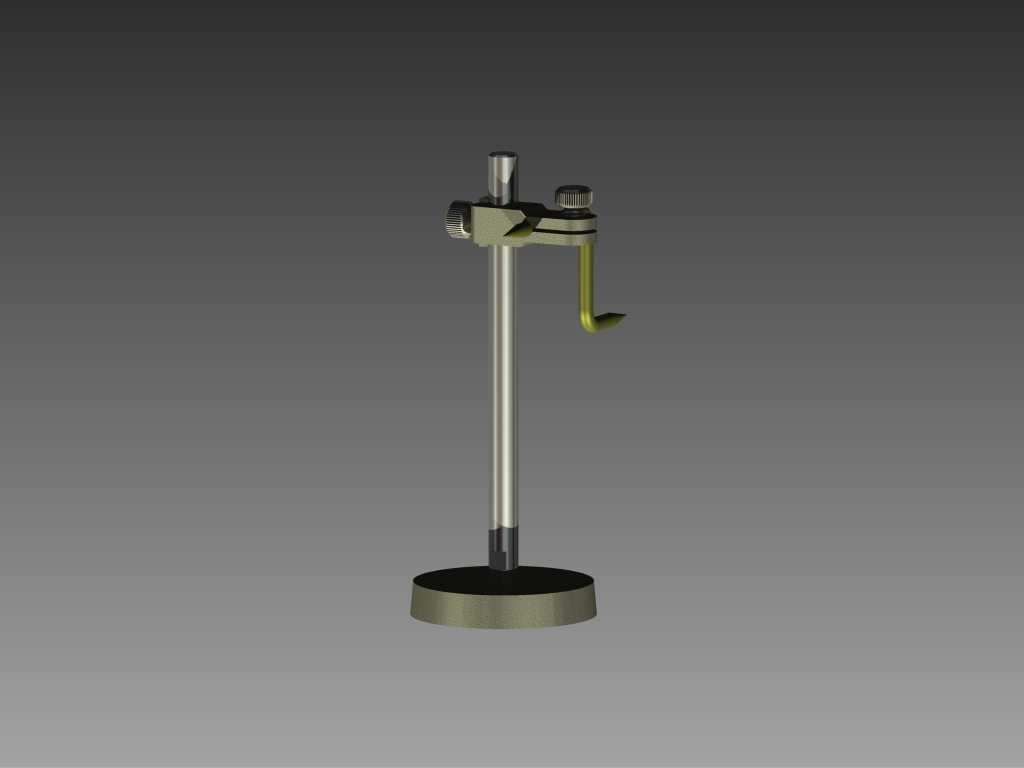

　　这套台式手动螺旋夹持定位工装主要面向小型装配工位、检验工位和轻型加工辅助场景，用于把薄件、杆状件、小型壳体或实验样件固定在确定空间位置上。它的结构并不复杂，但在实际使用中承担的是稳定承托、快速对位和防止工件位移的任务。工装底部采用圆盘式底座，依靠较大的接触面积降低倾覆风险，适合放置在平板工作台、检验台或装配桌面上；立柱从底座中心竖直延伸，形成主要支撑骨架，上部横置夹持组件可沿立柱方向调整高度，从而适应不同高度工件的装夹需求。

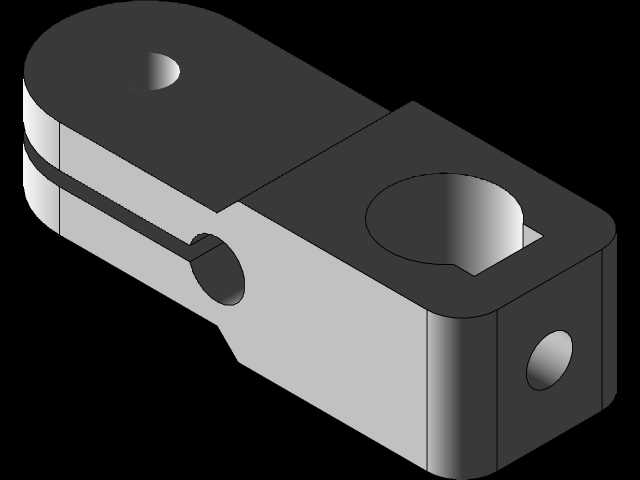

　　从功能布置看，竖直立柱负责承载和导向，横向夹臂负责伸出工作区域，端部压头或钩状执行件则直接接触工件。夹臂与立柱之间设置锁紧结构，操作人员在调整高度后，可通过旋钮或螺钉将横向组件固定，避免夹持过程中发生下滑或偏转。端部执行件采用下探式布置，适合对工件上表面进行压持，也可根据工件形状更换压块、挡块或钩件，使同一套支架能够服务于定位、压紧、限位和辅助支撑等多种作业。

　　该类工装常见于实验室样件固定、小型零部件粘接、焊接前临时定位、检测时传感器安装、电路板或小型机构装配等场合。相比气动或液压夹紧装置，手动螺旋结构不需要外接动力源，布置灵活，维护点少，对小批量、多品种作业更友好。操作人员通过旋转手拧件产生进给，夹紧力可凭手感控制，在薄壁件、塑料件或易划伤零件的轻压固定中具有一定优势；若需要较大夹紧力，则可通过增加螺杆直径、加长力臂或更换承压压头来提升可靠性。

　　设计时需要重点关注底座直径、立柱高度、横臂伸出长度三者之间的匹配关系。底座过小将导致偏载时稳定性不足，立柱过高会放大夹持端的挠度，横臂伸出过长则会降低整体刚性。因此在三维结构建模中，应把底座作为稳定边界，把立柱作为主要受力件，把横臂端部作为载荷作用点，检查在最大伸出和最高位置组合下的倾覆趋势。对于需要频繁调整的工位，立柱与滑套之间应保留合理配合间隙，既要保证滑动顺畅，又不能因间隙过大造成夹持点晃动。

　　外形尺寸方面，圆盘底座提供了清晰的安装边界，设备占用区域近似为底座投影范围，上方工作范围则由立柱高度和横臂长度共同决定。现场布置时，应在底座周围预留手拧操作空间，并保证工件放置区与压头运动方向无干涉。若工装长期固定在同一工位，可在底座上增加沉孔或长圆孔，通过螺栓将其锁定在工作台上；若需要随产线移动，则可保留独立圆盘底座，利用自重和接触面摩擦保持稳定。

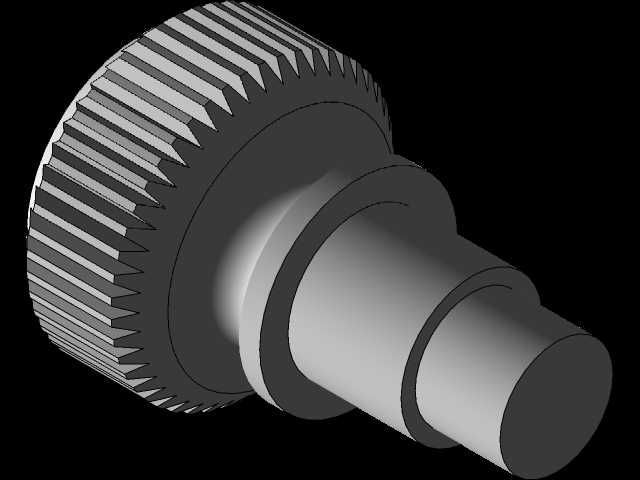

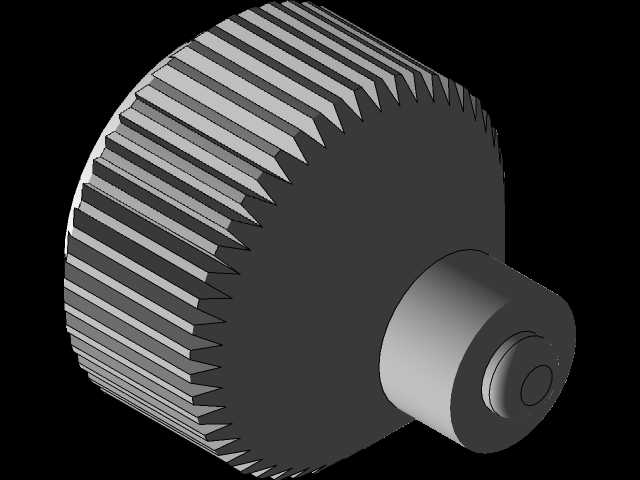

　　结构细节上，夹臂处的调节旋钮应布置在操作者容易触及的位置，锁紧动作与夹紧动作最好分区明确，避免高度调整和施压操作相互干扰。压头与工件接触区域可采用非金属垫面或可更换压块，以减少压痕；钩状端部则适合挂接、下拉或避让复杂轮廓。立柱底部与底座连接处应避免应力集中，可通过过渡圆角、加强套或焊接补强提高连接处刚度。整体建模时，还需核对旋钮旋转空间、横臂升降行程、压头上下运动范围以及工件取放路径，确保装配后不存在运动干涉。

　　这类工装的价值在于以简洁机构实现可靠定位，适合作为非标自动化设备外围的辅助夹具，也可独立用于手工装配和检测。结构设计不必追求复杂外形，而应围绕稳定支撑、方便调节、夹紧可控和维护简单展开，使操作人员能够在短时间内完成工件装夹，并在重复作业中保持定位一致性。
