手动螺旋式轴承拔卸拆卸工具设计

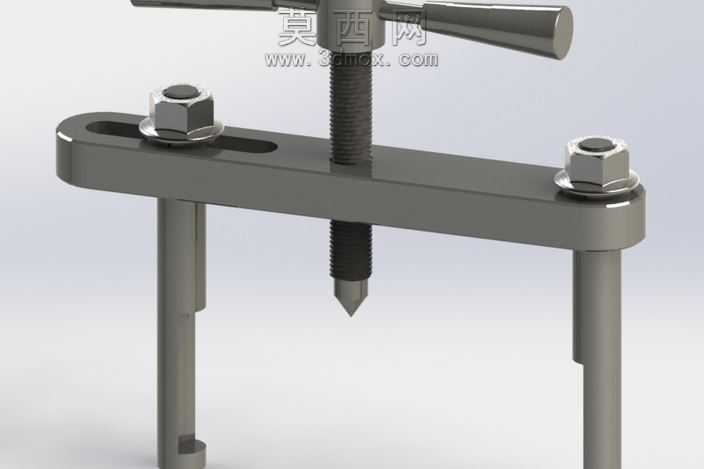

本作品为手动螺旋式两爪拔卸工具，采用SolidWorks完成全参数化三维建模，建模过程遵循机械加工工艺逻辑，对每个零件的尺寸公差、装配关系进行了严谨定义，确保模型可直接对接工程图输出与后续加工验证。建模阶段首先完成核心承压横梁的特征构建，横梁采用长条形扁平钢结构设计，开设两条对称的长圆形调节滑槽，用于适配不同直径的待拆卸工件，滑槽的边缘做了圆角过渡处理，避免应力集中；横梁中部开设螺纹通孔，与中心顶压螺杆形成螺旋传动副，螺杆顶部设计为T型手柄结构，增大手动旋转时的力臂，降低操作施力难度，螺杆底端为锥形顶尖，可精准顶入工件中心定位孔，保证施力同轴度，避免拆卸过程中工件偏斜损坏。两侧的拉爪采用圆柱杆式结构，上端通过六角螺母与横梁滑槽锁紧固定，可根据待拆卸工件的尺寸沿滑槽调整跨距，拉爪下端设计为卡位台阶结构，可牢固勾住待拆卸轴承、齿轮等零件的下端面，保证拔卸过程中受力均匀不滑脱。材质渲染阶段，对所有结构钢零件赋予了磨砂金属材质，调整了金属粗糙度、反射率参数，还原真实五金工具的哑光金属质感，对六角螺母、螺纹部位做了细节纹理处理，还原机加工后的表面纹理特征，顶尖部位做了高光处理，突出其淬火硬化后的表面特性。设计思路围绕手动拆卸场景的实用性展开，整体结构紧凑，无需外部动力源，纯机械螺旋传动即可实现稳定的顶拔力输出，两爪可调的结构设计大幅提升了工具的适配范围，可覆盖常见小尺寸轴承、轴套、皮带轮等过盈配合零件的拆卸需求，装配过程中严格验证了各运动部件的干涉情况，确保螺杆旋转顺畅、拉爪调节无卡滞，整体模型结构完整，细节还原度高，既可以作为手动工具设计的参考案例，也可用于机械原理教学中螺旋传动、受力分析的演示素材。
