三速手动钻孔机机械结构三维设计

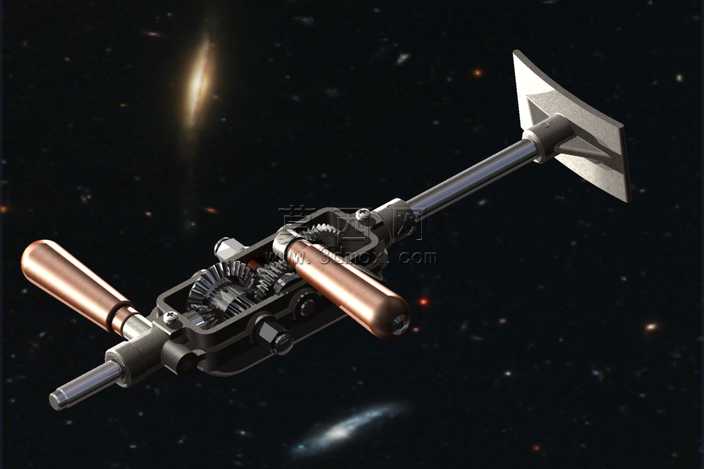

本作品为三速手动钻孔机的三维建模设计成果，建模过程严格遵循机械加工设备的设计规范，完整还原了手动钻孔设备的全部功能结构。建模阶段首先从核心传动系统入手，精准搭建了三轴变速的齿轮组结构，对每一个传动齿轮的模数、齿形、啮合间隙都按照机械传动标准进行参数化设定，确保三档转速切换时齿轮啮合顺畅、传动比准确，还原手动钻孔设备不同工况下的转速输出需求。机身主体结构采用一体化建模思路，将握持手柄、传动腔体、钻头装夹端、胸抵支撑结构进行整合设计，其中两个对称分布的铜质握持手柄做了贴合人手握持的曲面弧度处理，表面添加了细微的防滑纹理特征，还原实际使用中的握持舒适度；末端的胸抵支撑板做了符合人体工学的弧面设计，分散手动施压时的局部压力，提升操作稳定性。材质与渲染阶段，针对不同部件的实际材质属性做了区分设置：传动腔体采用哑光黑色金属材质，添加细微的铸造磨砂质感，还原铸铁机身的真实触感；握持手柄采用紫铜材质，设置了金属拉丝纹理与柔和的反光参数，呈现铜质部件温润的金属光泽；传动齿轮、传动轴采用亮面钢材材质，突出机加工零件的精密质感；胸抵支撑板采用哑光不锈钢材质，与机身材质形成视觉区分。渲染场景选用深空背景搭配柔和的环境光，通过多角度布光突出设备的结构层次，将内部齿轮传动结构做半剖展示处理，清晰呈现内部变速传动的运作逻辑，让观看者可以直观理解三速切换的机械原理。设计过程中充分考虑手动工具的实用性，对各部件的装配关系做了严格的干涉检查，确保手柄转动、齿轮传动、钻头装夹等动作不存在结构冲突，整体模型结构完整、细节丰富，既可以作为手动机械工具的结构设计参考，也可用于机械原理教学的演示素材，完整展现了纯机械手动设备的精巧设计思路。
