16H7孔用通止塞规检测工装

　　在批量机加工产线的终检工位，孔类尺寸的合格判定不能依赖卡尺反复读数，H7级精度的孔公差带往往只有十几微米，普通量具的测量力偏差、读数视差都会把临界合格件误判，也可能把超差件流到装配环节。这套16H7口径的Go-NoGo塞规，就是为现场快速判定φ16基准孔是否落在H7公差区间设计的专用检具，工人不需要读刻度，只要按照通端能顺利推入、止端无法塞入的规则，两秒就能完成一件工件的孔位验收，在变速箱壳体、液压阀块、精密夹具座这类多孔零件的巡检、全检场景里，检测效率远高于立式光学计或者三坐标抽检。

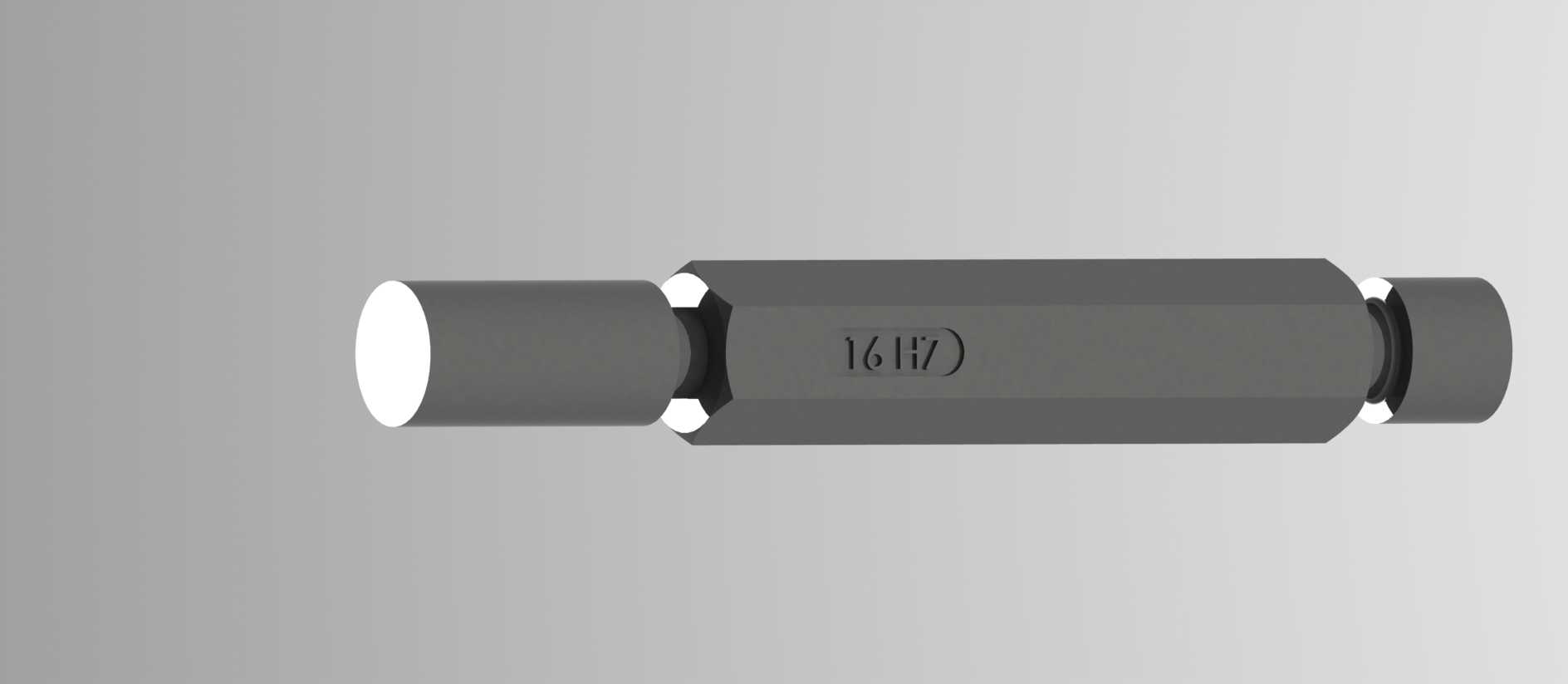

　　从结构布局来看，检具中段采用六方握持本体，这个造型不是随意做的外观处理：一方面六方面可以直接用扳手借力，遇到刚加工完、残留微量切削液的工件，检测时塞规和孔壁之间有轻微油膜张力，六方结构能避免手指打滑，施力方向始终和被测孔轴线保持重合；另一方面六方的平面可以直接激光刻印规格标识，图中本体上的16H7字符就刻印在其中一个平面上，现场几十把不同规格的塞规摆放在工具柜里，不用拿起来翻看手柄末端，扫一眼侧面标识就能快速取件，不会和16H8、17H7这类相近规格的检具混放。握持段两端分别延伸出同轴的检测圆柱，一端是通规，工作尺寸取孔的下偏差，也就是孔的最小实体尺寸，表面做全圆柱光面设计，导入端加工出小角度倒角，检测时对准孔口轻推，只要孔的实际尺寸不小于最小允许值，通端就能在自重或者轻微手推力下完全通过孔的整个长度；另一端是止规，工作尺寸取孔的上偏差，也就是孔的最大实体允许尺寸，止端的检测圆柱长度做得很短，检测时只要塞不进孔口，就说明孔的实际尺寸没有超出最大允许值，两端的功能分区完全符合光滑极限量规的国标检测逻辑。

　　建模的时候首先要把两端检测柱的同轴度约束放在第一位，握持本体和两侧检测柱是整体回转加工后再铣六方，三维装配里如果两端轴的同轴度超过0.005mm，实际使用时通端穿过孔之后，止端会被别住，出现假止规的误判，所以在草图阶段先绘制整条回转轴线，所有圆柱段都以这条公共轴线为基准标注同轴度，六方特征采用拉伸切除命令在中间回转体上生成，六方的对边尺寸要兼顾人手握持的舒适度，不能太细导致捏持不稳，也不能太粗让整体重量过大，长时间批量检测时手腕容易疲劳。两端检测柱和六方本体的衔接位置加工出退刀槽，外圆磨床精加工检测柱表面的时候，砂轮可以在退刀槽位置退刀，不会在衔接根部留下磨削台阶，同时退刀槽也能避免工件孔口的毛刺刮伤塞规的基准端面。

　　安装边界和使用适配性上，这款塞规针对的是公称直径16mm、公差带H7的通孔或者盲孔检测，通端的有效检测长度要覆盖常规铸铁、铝合金壳体上16mm孔的常见加工深度，止端短圆柱的设计也适配盲孔检测场景，不会因为塞规伸入过长碰到盲孔底部的残留钻尖。检具整体采用合金工具钢淬火处理，检测工作面硬度控制在HRC58-62，表面粗糙度Ra不大于0.1μm，长期反复和工件孔壁摩擦也不容易磨损，日常使用后只要擦净表面切削液、涂抹防锈油摆放，就能维持尺寸稳定性。现场作业中，这类塞规完全替代了繁琐的读数测量，把尺寸公差的判定转化为简单的“通-止”动作，不需要检验员掌握复杂的量具读数技巧，新入职的质检人员经过简单培训就能上岗，同时检具本身没有活动测量部件，抗车间粉尘、切削液飞溅的能力远高于数显量具，在机加工车间的恶劣环境下可靠性极强。建模过程中还要注意两端倒角的尺寸匹配，通端导入倒角取15度左右，既能快速对准孔口，又不会因为倒角过长导致有效检测圆柱长度不足；止端的导入倒角更小，避免倒角斜面误入孔内造成误判。六方本体的棱边全部做倒钝处理，不会划伤检验员的手掌，整体结构没有多余的零散部件，不容易在车间现场丢失配件，非常适合批量生产现场的高频次检测使用。
