聚丙烯材质气液交换塑料换热器结构设计

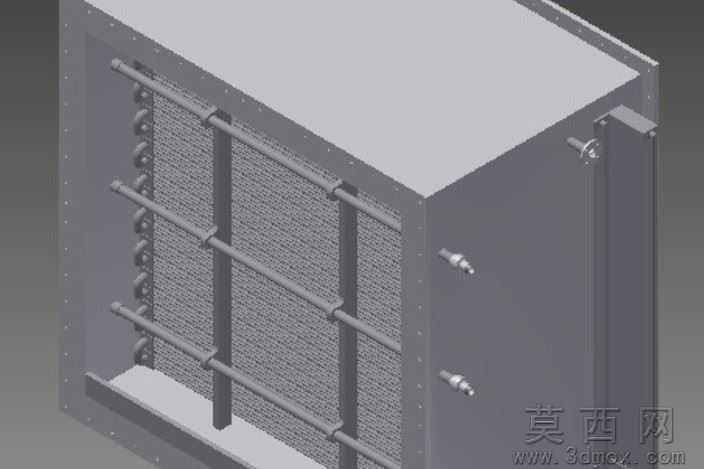

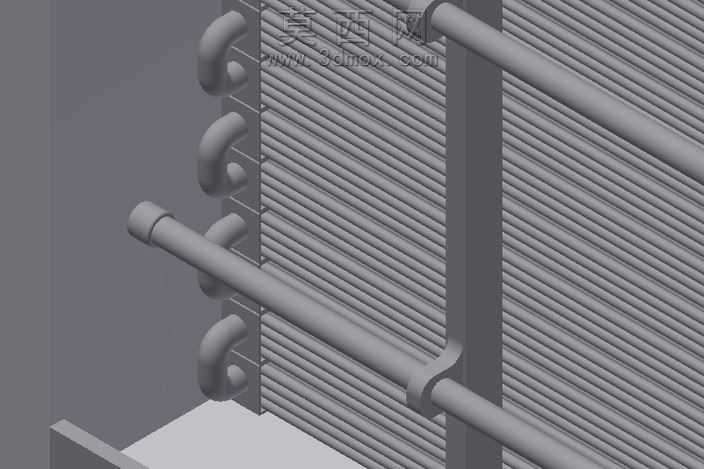

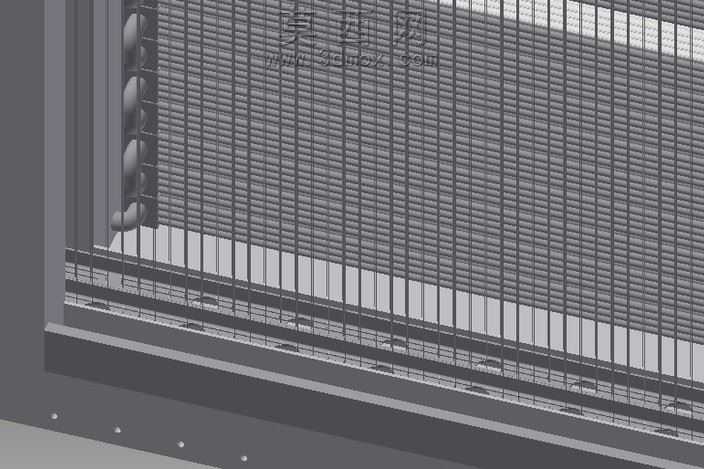

本作品为适用于强腐蚀性介质工况的气液交换塑料换热器三维模型，整体采用模块化箱体式结构设计，建模阶段依托参数化建模逻辑完成全尺寸结构搭建，首先对设备的外部承压壳体进行轮廓构建，壳体采用规整的长方体框架结构，边缘做等距排布的连接孔位设计，用于实现壳体板块间的密封拼接，保证设备在带压运行工况下的结构密封性。模型侧面预留多组介质进出接口，接口采用外伸式短管结构，与壳体主体做一体化布尔运算处理，保证接口与壳体连接位置的结构连续性，避免介质渗漏风险。材质配置上，整体设备主体赋予聚丙烯材质属性，渲染阶段调整材质的半哑光塑料质感，还原聚丙烯材料耐腐、轻质的视觉特征，壳体表面做细微的磨砂质感处理，避免过度反光影响结构观察，接口位置做轻微的高光处理，区分不同结构部件的视觉层次。内部换热核心区域采用规整的流道排布设计，建模时通过线性阵列命令完成换热流道的均匀布局，保证气液两相介质在设备内部能够充分接触，实现高效热量交换，流道与壳体之间的支撑结构做等距加强筋设计，提升整体结构的抗形变能力，适配腐蚀性介质输送过程中的压力波动工况。设计过程中充分考虑聚丙烯材料的理化特性，规避金属换热器易被腐蚀介质侵蚀的缺陷，整体结构无复杂异形构件，所有连接位置均采用平直拼接结构，既降低了加工成型的难度，也减少了介质在设备内部的流动死角，避免腐蚀性介质长期滞留造成的局部腐蚀损伤。模型完成后通过渲染器输出多角度视图，清晰展示设备的外部接口布局、壳体拼接结构以及整体外形尺寸比例，结构设计完全贴合强腐蚀工况下的气液换热使用需求，可作为防腐类换热设备的结构设计参考、教学演示模型使用，能够直观展现塑料换热器的结构组成与设计逻辑。
