通讯设备铰接支撑连接臂结构件

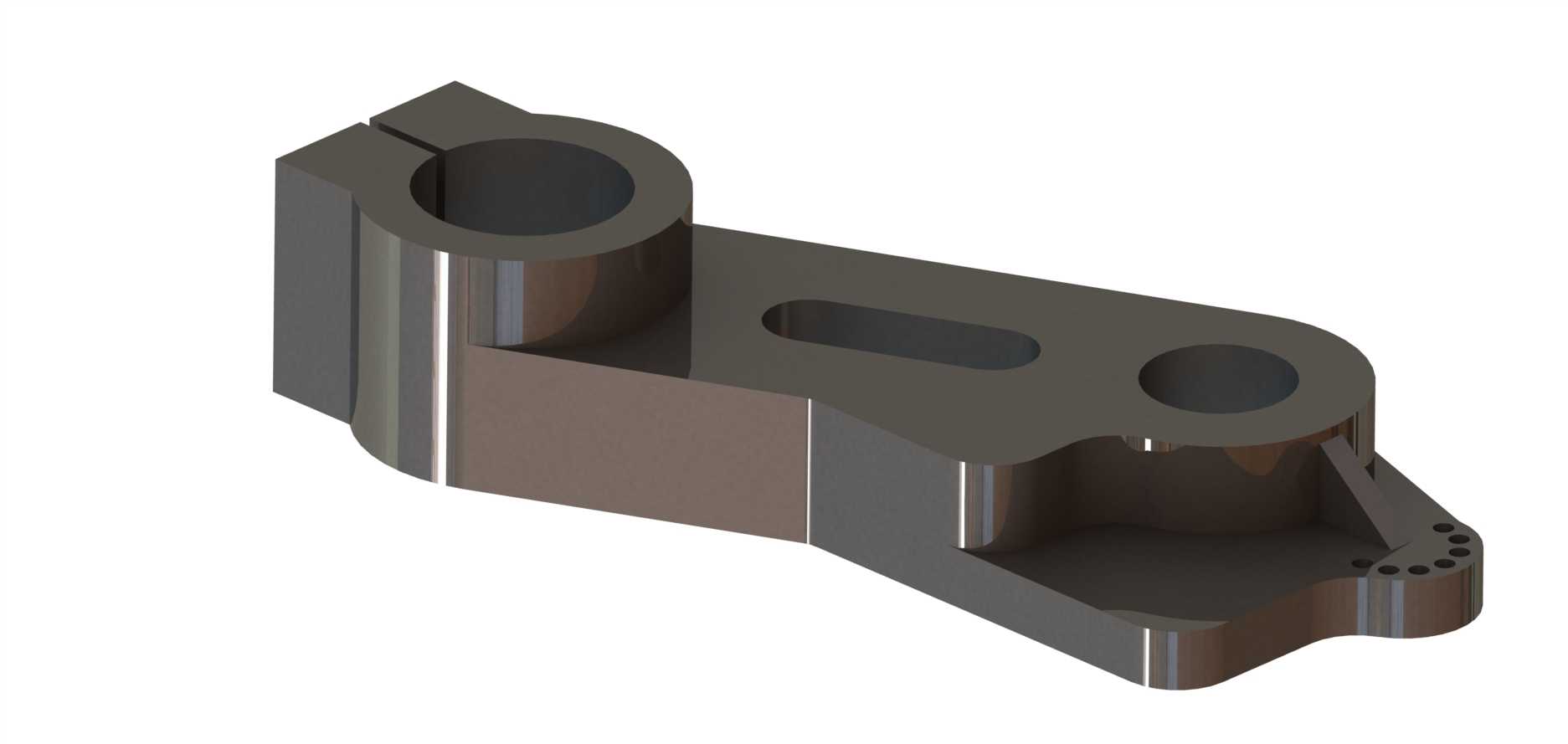

　　该构件属于通讯工装与小型自动化执行机构中的铰接支撑连接臂，整体采用一体式块状金属结构思路完成构型，在设备中承担转轴支承、姿态锁定、部件连接与载荷传递的复合作用。从实际装配关系看，构件左端设置大直径同轴套筒孔，孔壁沿轴向开通夹紧槽，套筒外侧保留平直夹持面，用于穿入主支撑圆轴；锁紧螺钉穿过夹紧槽两侧凸耳后，可将套筒抱紧在固定轴上，实现臂体沿轴的角度调整与位置固定。这种开口抱轴结构在通讯测试架、小型工装夹具、桌面式定位机构中十分常见，相比不可调焊接支座，它允许装配阶段反复修正臂体俯仰角度，补偿机架加工带来的同轴度偏差。

　　臂身中段布置长圆形腰型槽，槽孔沿构件长度方向延伸，主要用于穿过紧固件连接上方功能模块。腰型槽不追求圆孔的精确定位，而是提供一段线性调节余量，当传感器、夹块或通讯终端安装座的孔位存在小幅偏差时，可沿槽方向滑移调整后再锁紧，降低配对零件的孔位加工精度要求。构件右端设置较小的圆形铰接孔，该孔与左端大套筒孔形成双支点布局，可作为第二转轴或连杆销的安装位置，用于连接摆杆、压块或联动片，使整个臂体在绕主轴转动的同时，通过末端孔位带动相邻构件完成同步动作。

　　外形上，臂体并非简单等厚直板，而是根据受力路径做了局部加厚与下沉型腔设计。大套筒根部向臂身过渡处保留较大圆角，避免轴孔受侧向弯矩时在根部产生应力集中；臂身下侧大面积下沉，既去除低载荷区域的多余材料，又让构件在保证抗弯截面高度的前提下控制整体重量。末端铰接孔外侧延伸出带多个小孔的扇形凸缘，小孔沿圆弧分布，可作为角度分度定位孔使用：当臂体绕主轴转到指定角度后，定位销插入对应小孔，即可锁定工作姿态，这类结构在需要多档位停留的通讯检测工装、可调支撑臂中能够减少额外锁紧组件的数量。

　　安装边界方面，左端套筒的外圆与夹紧槽构成主要固定接口，装配时需保证套筒轴线与机架转轴平行，抱紧后套筒开口间隙均匀收缩，不能出现单侧贴死而另一侧仍存在间隙的情况，否则长期受载后容易出现轴面压痕或臂体松动。中段腰型槽的沉台深度需匹配螺钉头或螺母厚度，确保紧固件锁紧后表面不与上方滑动模块发生干涉；右端铰接孔的销配合宜选用间隙较小的过渡配合，既保证连杆转动灵活，又控制铰接处的径向窜动。扇形分度孔所在凸缘位于构件最外侧，设计时已预留手指或拨销操作空间，周边不应布置遮挡凸缘轮廓的管线，避免档位切换时发生磕碰。

　　从受力角度看，该臂件工作时主要承受左端套筒处的支反弯矩、中段安装模块传来的竖直压力，以及右端铰接孔往复拉动产生的交变载荷，因此建模时重点保留了套筒壁厚、孔间实体桥接宽度和凸缘根部圆角，没有在高应力区布置减重缺口。下端开放型腔的侧壁同时充当加强筋，使臂体在竖直载荷下不易发生扭转变形；各孔口边缘均做倒角处理，既方便销轴与紧固件穿入，也去除机加工后产生的锐边毛刺。整体构型兼顾可调装配、多姿态锁定与轻量化要求，适合用于通讯设备支撑工装、小型夹具摆臂及轻载联动机构的结构设计参考。
