BAJA越野赛车钢管空间防滚车架

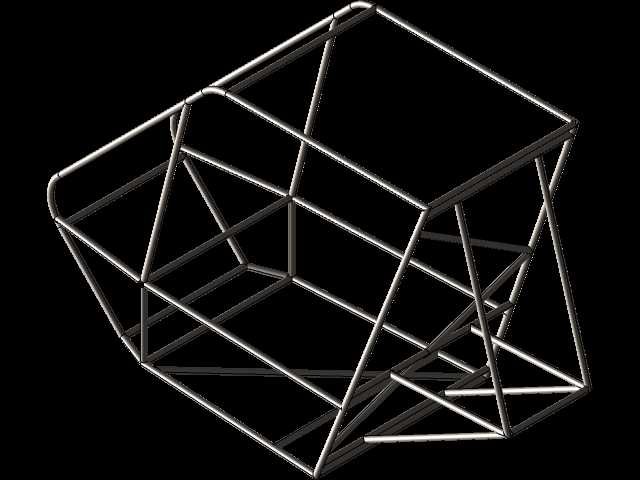

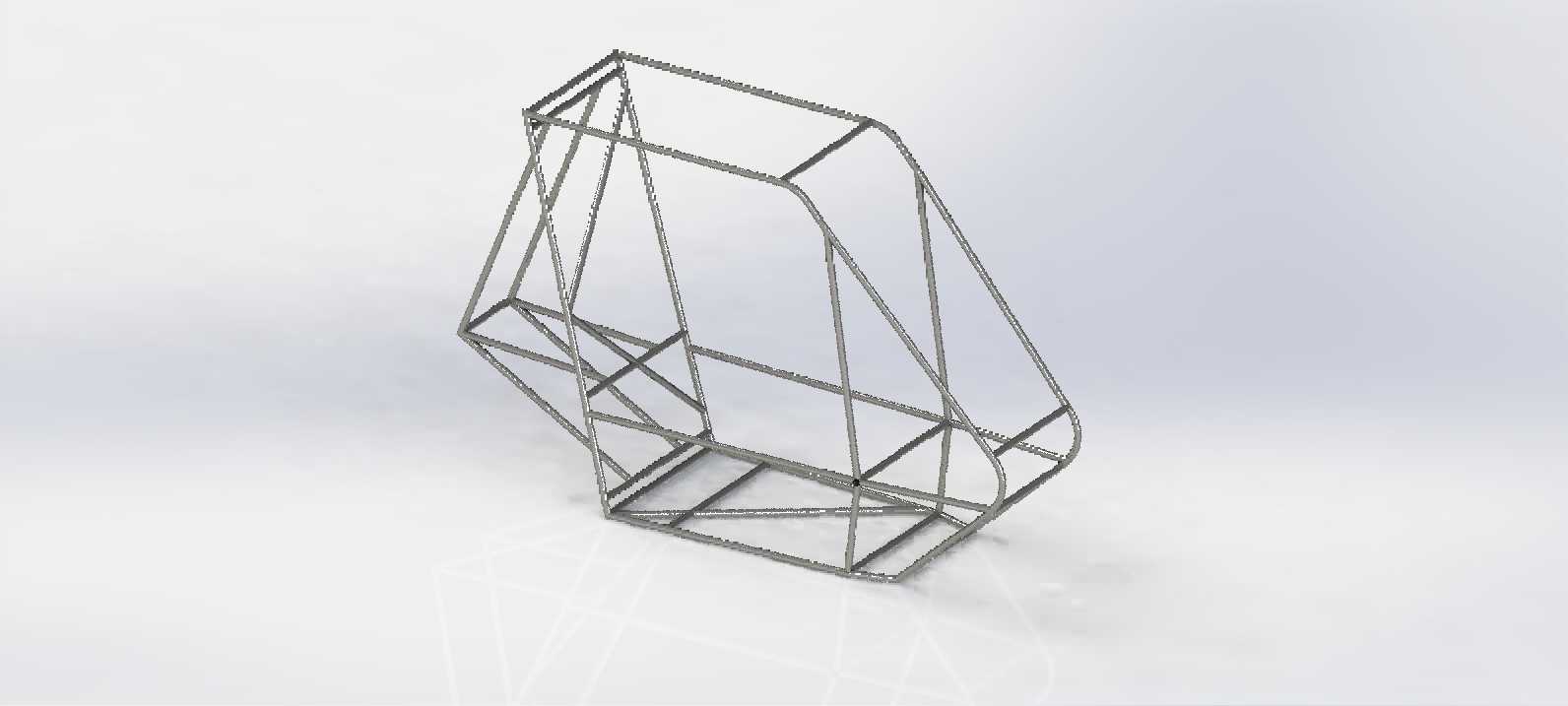

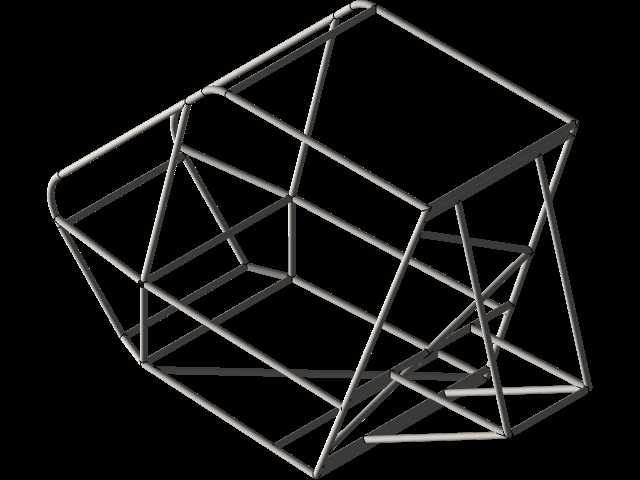

　　这套钢管空间桁架结构是为BAJA SAE越野竞赛赛车开发的首版承载式防滚车架，整套骨架完全由圆管杆件通过空间节点交汇焊接构成，没有采用冲压钣金蒙皮承力的思路，所有驾驶舱轮廓、动力舱边界、悬架安装点位都由管材直接勾勒，属于典型的管架式越野底盘核心承力件。

　　从实际赛场使用场景来看，BAJA赛事车辆需要在泥地、岩石、陡坡、跳跃落地等极端工况下持续运行，车架首先要承担的是翻滚冲击下的乘员生存空间保护职责。建模时围绕驾驶员坐姿先锁定舱体硬点：头部净空、肩部侧向余量、方向盘与腿部操作空间、安全带锚点位置都被优先固化，再向外延伸出前部防撞溃缩区、后部动力总成支撑区以及底部横向加强框。乘员舱段采用多斜杆交叉布置，侧围杆件并非简单竖直排列，而是顺着头盔轮廓到胯部锚点形成连续折线，在侧翻触地时能把集中载荷沿多根斜管分流到地板横梁与对侧结构，避免单管失稳弯折。

　　前部桁架从防火墙位置向前逐渐收窄，下沿杆件延伸至前防撞梁高度，既预留了转向机、前悬摇臂与减震器的安装支座位置，也在正面撞击时提供可控的变形吸能区段；后部框架围绕发动机与CVT传动系统布置，上层两根主管向后上方扬起形成尾部防护，下层横杆承担动力总成悬置与后悬摆臂支点。底部边框采用近似矩形的闭环结构，多根横向管与对角斜撑把地板分割成多个小三角形单元，跳跃落地时的冲击载荷不会让底架出现菱形畸变。

　　设计思路上全程贯彻“以杆代板、以三角抗剪”的原则，每一处四边形框面都补充斜向支撑，消除空间几何自由度；节点位置尽量让多根管材中心线汇交于同一点，减少焊接节点处的附加弯矩。管径与壁厚在初版方案中按受力梯度区分：主防滚环、侧向防撞梁承受翻滚峰值载荷，选用规格更大的管材；前部吸能区与后部附属支撑则可适当减重，为后续迭代留出轻量化余量。

　　安装边界方面，车架前部需预留前轮跳动与转向最大转角的间隙，避免轮胎在全行程下干涉管梁；驾驶舱两侧要匹配悬架摇臂、半轴与减震的运动包络；底部最低点兼顾通过角要求，防止越野托底时直接撞击主承力环。整车装配时，发动机、变速箱、座椅、安全带、转向柱等部件都以车架管梁上的焊接支座或抱箍为定位基准，因此三维建模阶段必须把各硬点坐标、杆件相贯线与节点角度精确表达，直接用于后续管材下料、弯管角度校核与焊接工装定位。这套结构不仅服务于竞赛样车制造，也为管架式全地形车、小型越野载具的防滚骨架设计提供了可复用的桁架布局参考。
