卡丁车前轮带制动卡钳总成结构

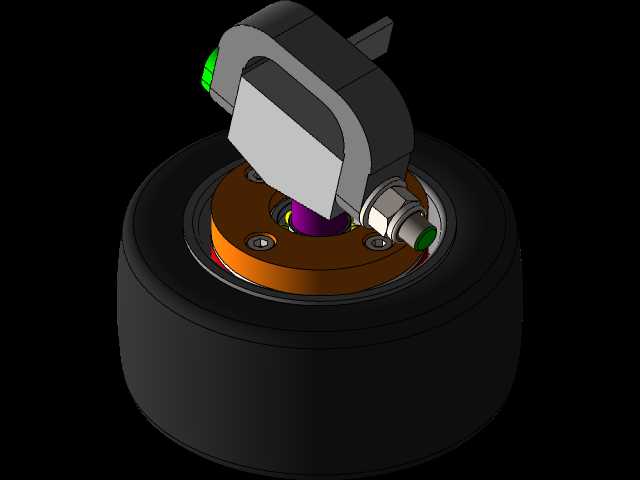

　　这套前轮总成面向小型场地赛车的行走与制动系统布置，整体由橡胶轮胎、金属轮辋、轮毂连接盘、轮轴、轴承位、浮动式制动卡钳以及制动盘组成。在卡丁车这类低底盘车辆中，前轮不仅承担转向时的侧向导向，还要把制动卡钳产生的制动力矩传递到接地面，因此轮组与卡钳之间的相对位置、避让间隙和安装同轴度，是结构建模时最需要反复核对的部分。

　　从实际使用场景看，卡丁车常在封闭赛道、游乐场地、训练车场和短道体验区运行，车辆轴距短、转向响应直接，前轮受到的纵向制动力和横向侧偏力叠加明显。模型将轮胎、轮辋、轮毂和制动部件放在同一装配关系中表达，能够直观检查轮胎转向摆动范围、卡钳固定姿态以及制动盘伸入钳体的位置。轮辋内侧空间有限，卡钳不能与轮辐、螺栓头或气门区域发生干涉；同时，制动盘需要保持在摩擦片有效接触宽度内，偏置过大都会造成拖滞、偏磨或制动反馈不一致。

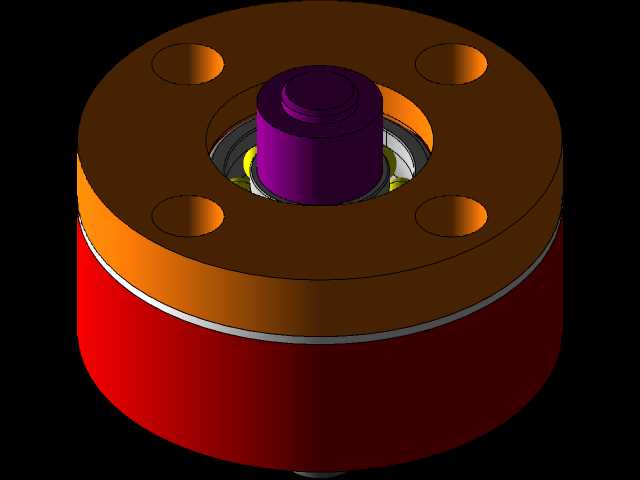

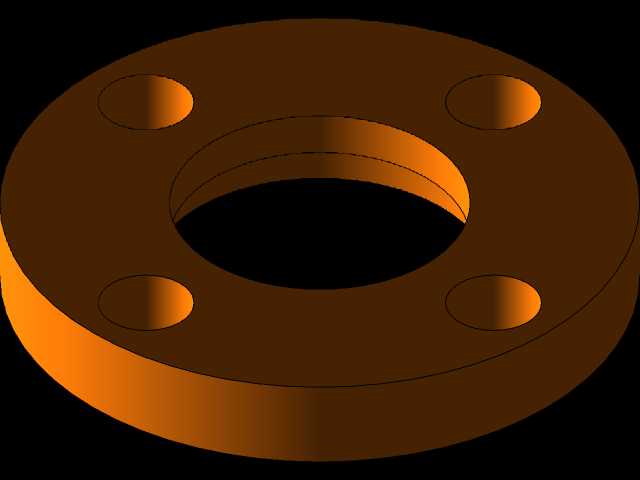

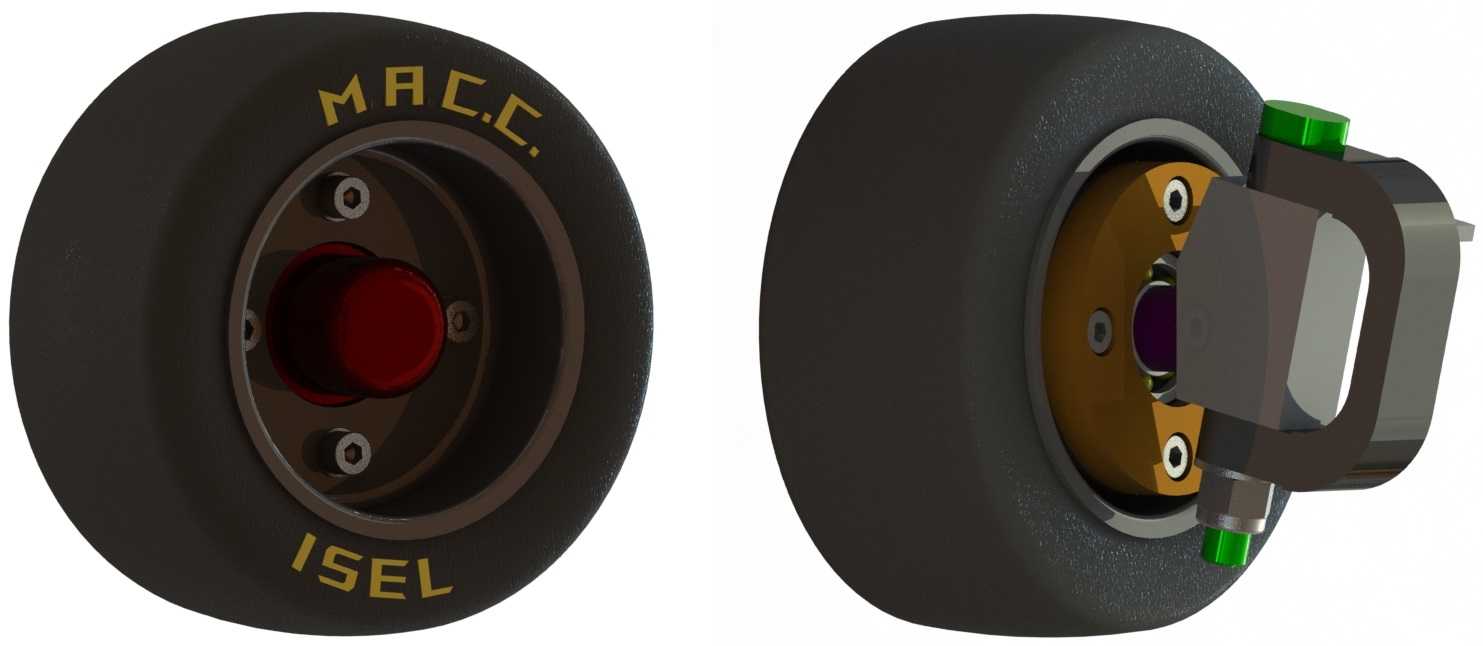

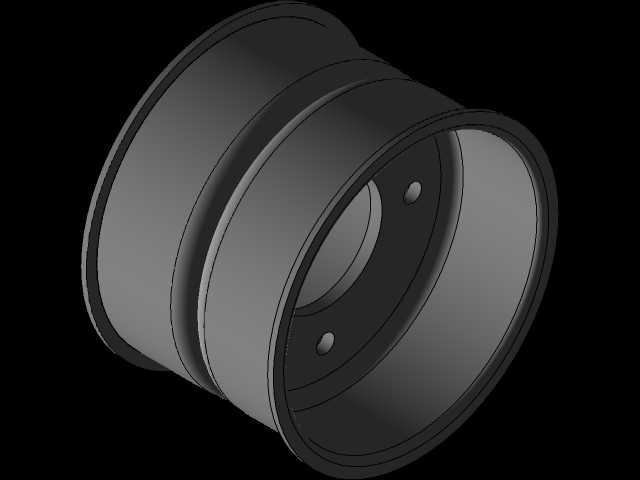

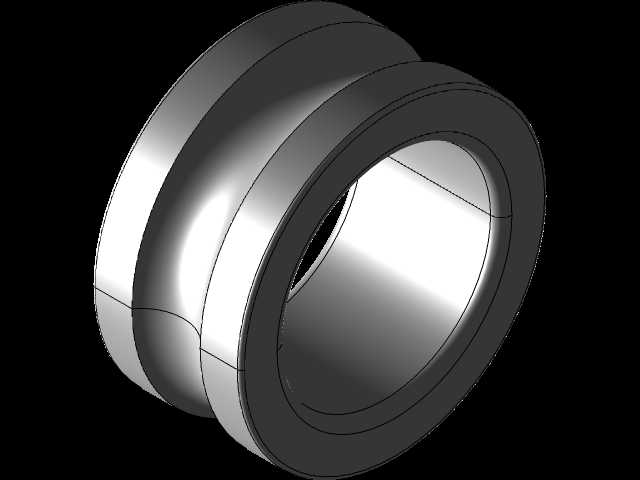

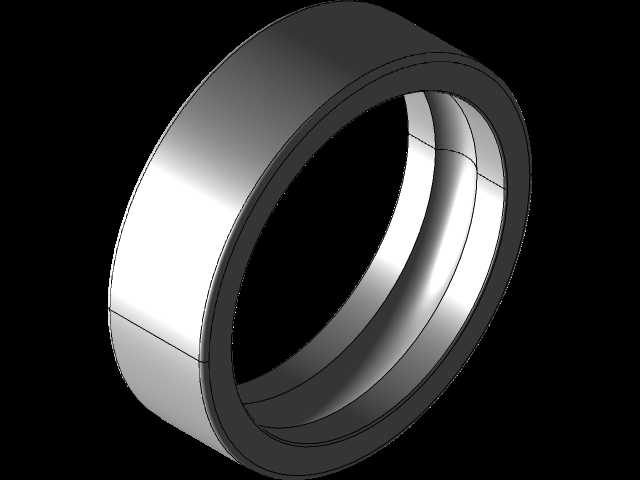

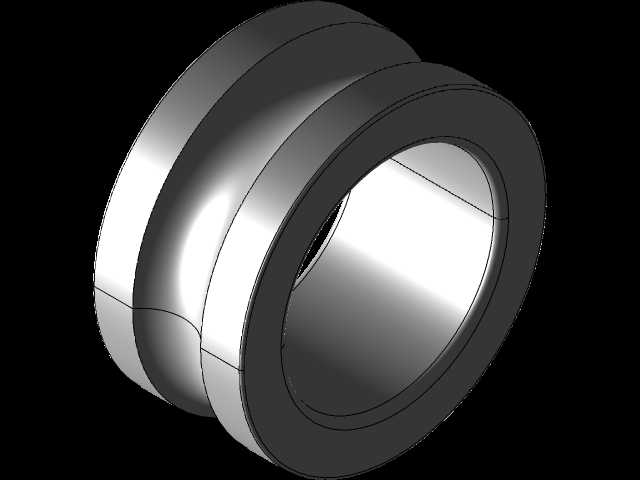

　　轮胎部分采用厚壁环形胎体，胎面与胎侧轮廓连续过渡，适合表现卡丁车常用的低压、小直径、宽断面轮胎特征。胎侧字符区域作为外观标识处理，建模时可通过包覆纹理或独立草图文字贴合曲面，避免文字特征深入胎体内部影响实体质量。轮辋采用分体式视觉结构，外圈承担胎圈定位，内侧通过螺栓与轮毂连接。轮毂中心设置轴孔和定位台阶，周边螺栓孔沿圆周分布，红色中心盖区域用于遮挡轴端紧固件，也使轮组外观层次更清晰。

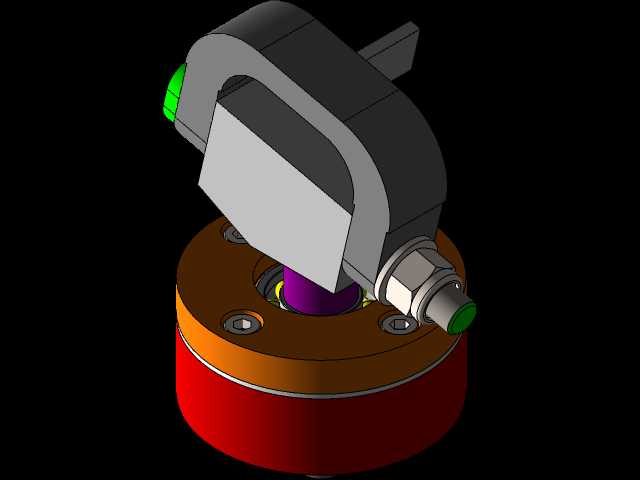

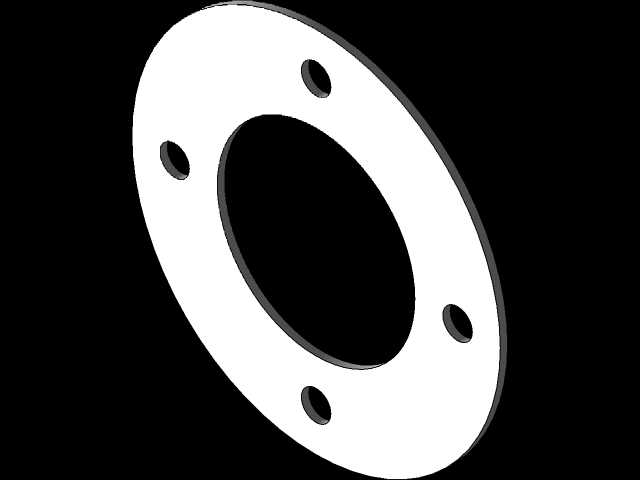

　　制动卡钳布置在轮组内侧偏上位置，钳体跨夹制动盘，两片摩擦块从两侧贴合盘面。绿色端部特征可理解为放气螺钉或油路接口位置，实际设计中这类小特征虽然体积不大，却直接影响维修可达性：装配后需要保留扳手空间，也要避免在转向极限位置被轮毂或悬架臂遮挡。卡钳支架与转向节侧的安装面应保持刚性连接，螺栓孔位置、垫片厚度和卡钳中心高需要与制动盘半径匹配。若卡钳相对制动盘偏心，摩擦片会先接触局部扇区，踏板手感会变硬且制动稳定性下降。

　　设计思路上，轮组应先确定轮胎外径、胎宽和轮辋安装直径，再反推轮毂法兰、轴承跨距和制动盘有效半径。卡丁车前轮没有普通乘用车那样复杂的悬架行程，轮内布置更紧凑，轮胎内表面与卡钳最外点之间的安全间隙要在静态装配和转向摆动两种状态下分别检查。轮轴中心线是整个总成的基准，轮胎旋转中心、轮辋中心、制动盘中心和轴承中心必须重合；卡钳安装面则相对轮轴固定，不随车轮转动。建模时可以把轮轴作为基准轴，将轮胎、轮辋、制动盘设为同轴旋转件，把卡钳和支架设为车架侧固定件，这样运动关系更清楚。

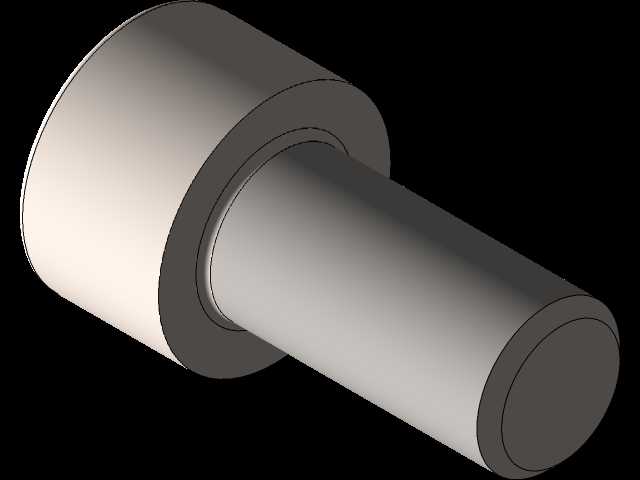

　　外形边界方面，轮胎外径决定车辆离地高度和转向齿条所需行程，胎宽影响前轮距以及弯道接地面积；轮辋内侧深度决定制动盘可容纳的轴向空间，卡钳外轮廓则向车架方向延伸，需要与转向节、轮毂螺母、线束或制动油管保持距离。轮毂螺栓圆周分布应兼顾拆装便利性，螺栓头沉入轮辐后不能突出到胎圈区域。中心孔台阶承担径向定位，螺栓主要提供夹紧力，二者配合才能让轮组在高频冲击下不产生偏心振动。

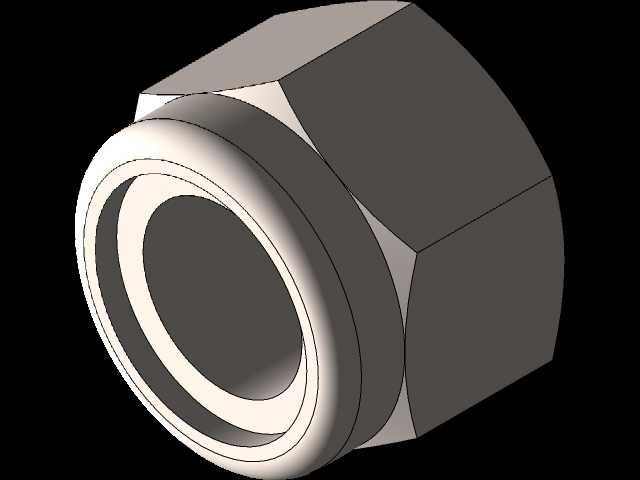

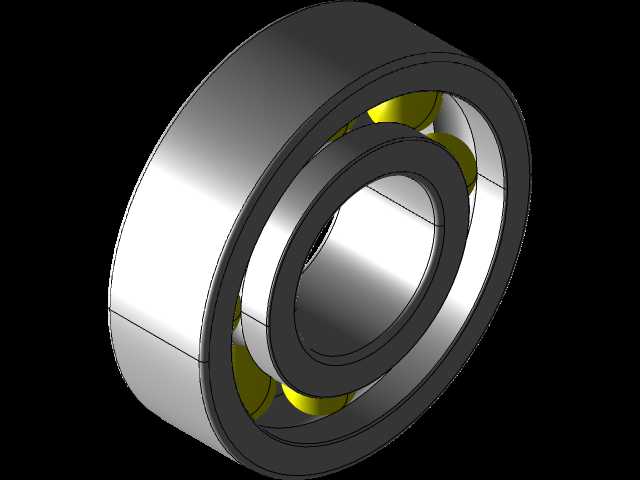

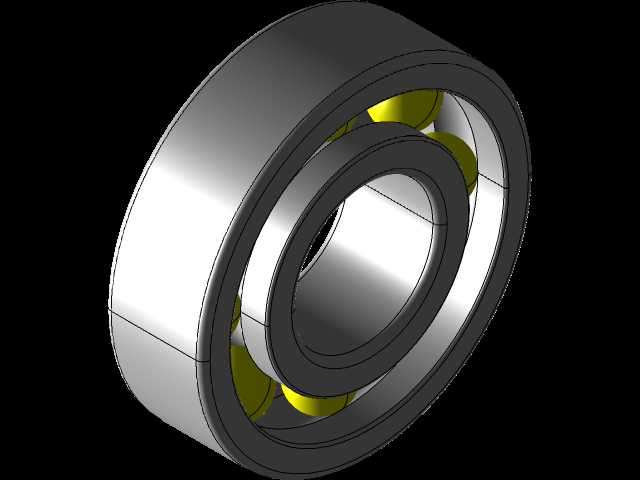

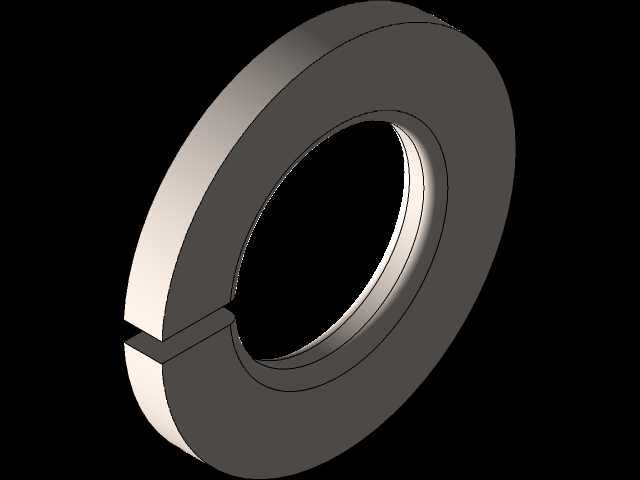

　　在工程细化阶段，还可继续补充轴承内圈、油封、锁紧螺母、制动盘连接螺钉和摩擦片回位结构。轮胎材料可按橡胶高摩擦特性考虑，轮辋和轮毂常用铝合金以降低非簧载质量，卡钳本体则多采用高强度铝合金或钢制支架。制动盘受热后会沿径向和轴向膨胀，盘片与卡钳之间应保留微量均匀间隙，既不能过大导致踏板行程增加，也不能过小造成热态拖磨。

　　该总成适合用于卡丁车行走机构教学、赛车部件结构展示、制动系统干涉检查以及小型车辆前轴方案评审。通过完整三维装配，可以清楚看到轮胎接地面、轮辋螺栓连接、轮毂轴系定位和卡钳夹持制动盘之间的协同关系，也便于在后续设计中调整轮距、卡钳角度、制动盘直径和转向限位空间。
