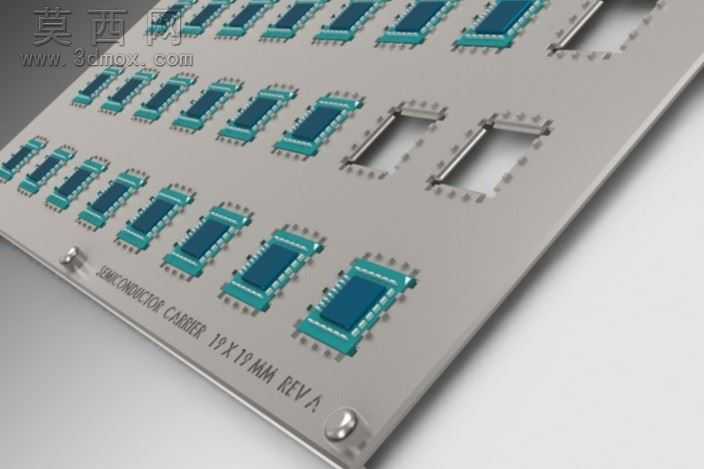

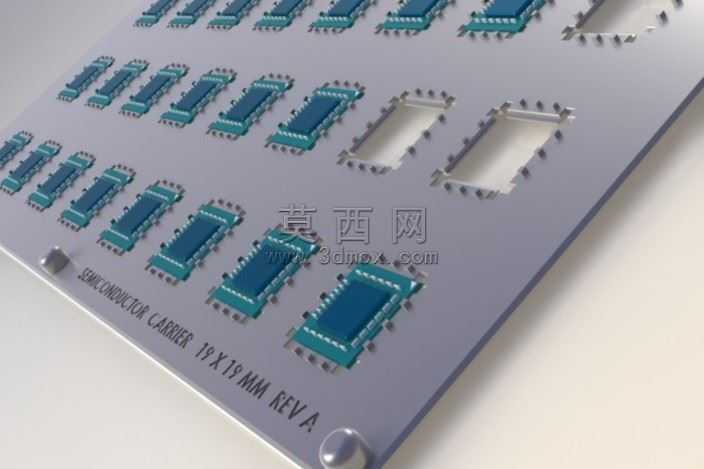

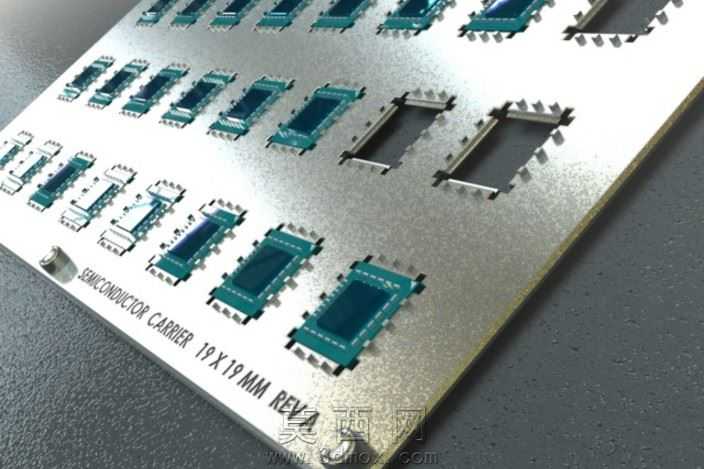

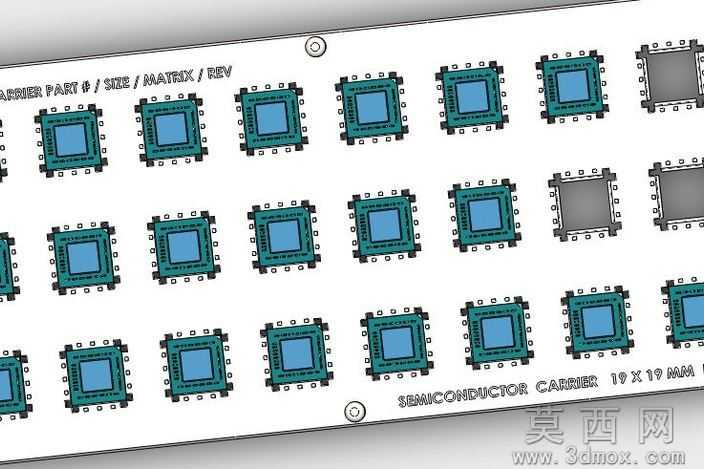

本作品为半导体生产工艺用承载载具的三维建模成果,建模阶段严格遵循半导体制造场景的实际使用需求,以19mm×19mm的标准承载单元为基础,搭建3×8的规整阵列排布结构,整体采用不锈钢作为预设应用材质。建模过程中首先完成单个承载单元的结构细化:精准绘制载具表面对应芯片引脚的卡槽、定位孔结构,对所有边缘位置做倒钝处理,还原实际产品缎面无反光的表面质感,避免尖锐边角在半导体流转过程中刮伤芯片引脚或造成操作人员划伤。完成单个单元建模后,通过线性阵列命令生成3行8列的整体排布,保证每个承载单元的间距、定位基准完全统一,适配自动化生产线传送带的输送宽度要求,确保载具在SMT贴装、回流焊、检测、点胶等多道工序流转时,能够精准匹配设备的定位卡口,不会出现偏移、卡滞问题。材质渲染阶段,针对不锈钢材质做了分层质感调整:基底设置为哑光不锈钢的金属基础属性,添加细微的磨砂纹理模拟实际加工后的表面状态,边缘位置添加极淡的高光反射,还原金属边缘经过打磨后的微弱反光效果,同时在载具表面蚀刻对应型号的标识文字,还原真实产品的标识细节。结构设计上充分考虑半导体制造洁净室的使用要求,所有卡槽位置做无死角的圆弧过渡,避免藏纳灰尘、焊锡残渣,载具整体厚度控制在适配自动化设备抓取的尺寸范围内,保证机械臂取放、传送带输送过程中的运行平稳性,能够在芯片封装测试全流程中为半导体元器件提供稳定的承载定位,满足小批量试产、样品生产阶段的载具使用需求,可直接用于工艺验证、产线适配模拟等场景。
