DixellCX温控电子控制器结构

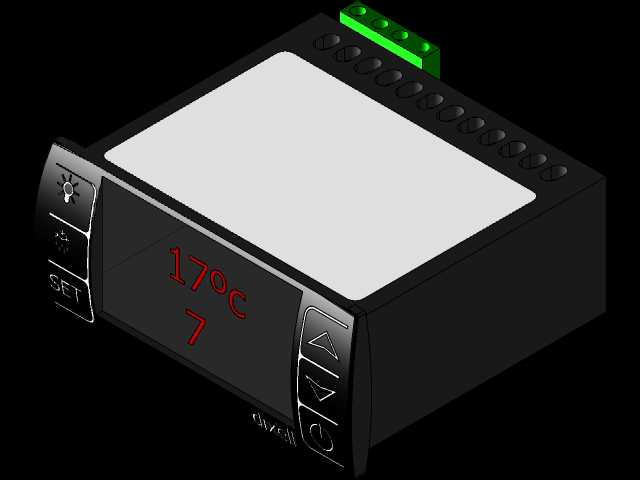

　　该作品呈现的是一款面向制冷与温控系统使用的面板式电子控制器，外观采用黑色长方体主机加前置操作显示面板的组合形式，常见于商用冷柜、冷藏展示柜、冷库控制箱、厨房制冷设备以及小型工业恒温装置中。设备正面设置红色数码显示区域，可显示温度数值与运行状态编号，周边布置功能按键与标识，用于温度设定、参数查看、制冷或化霜状态切换。顶部可见绿色接线端子区域，端子沿壳体上沿排布，用于电源、温度探头、压缩机、风机、报警输出等线路接入；建模时需要重点还原端子间距、压线孔位置、端子台高度以及与外壳之间的装配关系，避免在电控箱布线设计中出现干涉。

　　从结构设计角度看，这类控制器通常采用嵌入式面板安装方式，主机壳体向后伸入控制柜开孔内，前面板通过卡扣或弹性卡件压紧在面板外侧。前面板宽度、高度、壳体深度以及后部接线空间是选型和建模的关键边界。前面板需要考虑操作面倾斜、显示窗区域、按键凸起高度和边框圆角；后部壳体则要兼顾电路板安装、散热间隙、端子插拔和线束弯曲半径。模型中黑色主体与浅色顶面形成明显分区，顶面平整，侧面保留壳体拔模斜度和装配接缝，符合注塑外壳的典型制造特征。

　　实际应用中，温控器并不只是一个显示仪表，而是制冷系统的控制核心。它通过外接温度传感器采集箱内或蒸发器温度，再根据设定阈值控制压缩机启停；在带化霜功能的设备中，还可按周期或温度条件控制电加热或热气化霜输出，并联动风机运行。前面板上的SET键、上下调节键和辅助功能键对应参数配置、温度修正、报警复位等操作，显示区域在正常运行时反馈实时温度，在参数模式下显示代码或设定值。对于设备集成人员而言，三维模型的价值在于能够提前校核面板开孔、检修门开启方向、接线端子朝向以及线束最小弯曲空间，尤其在紧凑控制柜内，控制器后方若距离线槽或其他元件过近，会造成端子接线困难和后期维护不便。

　　建模思路上，应先依据面板安装逻辑建立主机壳体、前面板、显示窗、按键、端子台和背部轮廓，再处理表面丝印、按键符号、品牌标识和细小倒角。壳体边缘不宜做成纯直角，需要保留塑料件圆角与脱模斜度；按键区域应体现独立按键的高度差和按压行程空间；显示窗可通过深色半透明面板与红色数字字符分层表达，以增强真实装配效果。顶部绿色端子属于高频交互部件，端子螺钉孔、分隔筋、接线开口和台座高度都应尽量准确，因为这些特征会直接影响电气原理图布置和柜内三维布线。

　　在制冷设备开发场景中，该控制器通常安装在机组电控箱正面或冷柜前操作区，要求操作人员无需打开箱门即可读取温度并进行基本设置。设计时还要考虑面板密封、防尘防溅、按键触感以及显示字符在低温环境下的可读性。后部壳体与柜内导线槽、断路器、接触器、继电器等元件之间应保留足够安全距离，接线端子上方不宜被横梁或线束压住。若用于展示柜或厨房设备，前面板外观还需要与整机黑色操控区保持一致，因此模型中对边框高光、深色显示面和按键布局的还原，有助于工业设计师进行外观评审。

　　整体来看，该结构件虽体积不大，但涉及人机操作、嵌入式安装、电气接线、塑料壳体工艺和制冷控制逻辑等多方面内容。完成三维建模后，可直接用于电控箱布局校核、设备操作面板开孔设计、维修空间验证以及产品展示渲染，也能作为温控类仪表外观设计和同类制冷控制器逆向参考的基础模型。
