迪克塞尔数显温控电子控制器结构

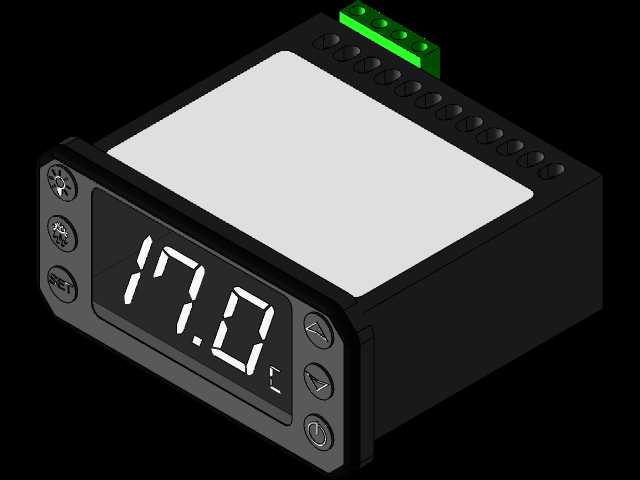

　　该三维结构对应制冷与温控系统中常见的嵌入式电子控制器，主要用于冷柜、冷藏展示柜、冷库机组、食品加工冷链设备以及小型工业恒温装置。设备本体采用近似长方体盒式结构，前端为操作显示面板，后部为接线与安装区域，整体形态适合嵌入设备面板开孔安装。前面板布置有数码显示窗口，显示面以高对比数码管呈现温度或设定参数，图中显示数值为17.0，能够直观反馈当前测点温度、设定温度或报警状态。面板左侧设置功能按键，右侧设置上下调节与确认类按键，按键位置贴合现场调试习惯，维护人员可在不开拆壳体的情况下完成参数查看、温度设定、报警复位等操作。

　　从结构设计角度看，控制器外壳承担防护、绝缘、散热和安装定位多重作用。前框略宽于主体盒身，嵌入安装时前框压接在设备面板外侧，盒身穿过面板开孔进入柜体内部；后部接线端子位于壳体上方，采用绿色端子排形式，端子孔位沿长度方向排列，便于接入温度探头、压缩机负载、风机、化霜输出以及电源信号。端子区与显示操作区在空间上分离，既减少强电接线对显示区域的干扰，也使柜内走线更加清晰。壳体侧面与背部保留了较规整的平面，可在密集电控箱内与相邻元件保持安全间隙，同时为卡扣、固定支架或螺钉压紧结构提供安装基准。

　　实际选型时，这类温控器通常安装在制冷设备正面或电控箱门板上，安装边界需要同时考虑面板开孔尺寸、前框外露尺寸、盒身插入深度以及后部接线弯折半径。前框厚度决定面板外侧视觉高度，盒身宽度和高度决定开孔公差，后部端子高度则影响柜内可用空间。若设备门板内侧存在加强筋、线束槽或其他电气元件，应在三维布局阶段检查控制器插入路径，避免端子接线后与门板闭合位置发生干涉。接线端子上方应预留压线和检修空间，侧面应保留散热与插拔余量，不能仅按外壳静态外形进行紧凑排布。

　　功能层面，该类控制器通过外接温度探头采集冷间或蒸发器温度，内部逻辑根据设定区间控制压缩机、风机和化霜输出。显示窗口承担运行状态反馈，按键区承担参数输入，端子排承担外部信号与执行器件连接。结构上，数码管窗口需要与PCB显示位置准确对位，按键硅胶或塑料触臂需保证按压行程一致；前框与盒身之间通常采用卡扣、螺钉或超声连接，以满足面板安装后的抗振动和长期使用要求。后部端子区域需要考虑导线拉拔力、螺钉锁紧空间以及不同线径接入后的绝缘距离。

　　建模时可将产品拆分为前框、显示窗、按键、主壳体、后端盖、端子排、端子螺钉、内部PCB占位和安装卡扣等部分。前框圆角、面板斜度、按键符号和显示窗黑区应按实物比例还原；端子排的绿色绝缘座、金属接线孔和螺钉位置需要单独表达，以便在电气柜布线设计中检查接线方向。壳体顶部一排圆形凹位可作为散热、定位或工艺孔特征处理，建模时不宜简化为单纯纹理，应保留其与壳体壁厚、内部支撑柱之间的关系。对于设备总装人员，该模型可用于校核面板开孔、门体闭合、线束走向和维修操作空间；对于结构设计人员，可参考其前后分区、端子抬高、面板嵌入和按键布局方式，完成同类温控仪表的壳体细化与安装设计。
