冰箱翅片式制冷蒸发器结构建模

　　该三维结构对应家用及小型商用制冷设备中的翅片管式蒸发器，主要布置在冰箱冷冻室或冷藏室风道附近，承担箱内空气与低温制冷剂之间的热量交换任务。设备运行时，制冷剂在盘管内流动并蒸发吸热，空气由风机或自然对流穿过密集翅片间隙，热量被翅片和管壁持续带走，从而形成稳定低温环境。与单纯外露管路相比，翅片结构能够显著扩大空气侧换热面积，降低接触热阻，使箱内温度分布更加均匀。

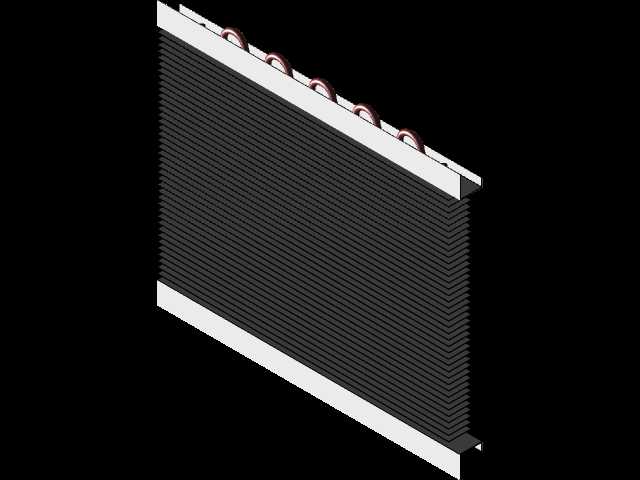

　　从建模对象看，主体由上下集流或支撑边条、多层平行翅片、顶部弯折盘管及端部连接段组成。翅片采用规则叠片方式排列，片距保持一致，既保证空气流通通道，又兼顾结霜工况下的容霜空间。盘管在翅片组上方形成连续U形回弯，管路穿入翅片后通过胀接或紧密配合实现热传导。模型对翅片阵列、管路走向、端部伸出长度和边框轮廓均进行了实体化表达，适合用于制冷系统布置校核、蒸发器外形干涉检查以及维修结构认知。

　　结构设计上，翅片组呈矩形薄片状整体，迎风面大、厚度方向紧凑，能够在有限箱体内提供较高换热能力。上下白色边条并非装饰件，而是承担翅片定位、整体支撑和安装限位作用；顶部管路回弯区保留了必要的弯曲半径，避免过小折弯造成制冷剂流动阻力增大或管壁变形。管路端部伸出位置用于连接毛细管、回气管或制冷回路其他部件，设计时需要与冰箱内胆、发泡层、风道泡沫和风罩保持安全距离，尤其要防止装配后管路与塑料件摩擦、磕碰。

　　在实际安装边界方面，这类蒸发器通常贴靠冷冻室内壁或嵌入风道组件，背部需要预留排水与化霜水流路径，前方则要保证空气能够横向穿过翅片。翅片间距不能只按最大换热面积压缩，若片距过小，在高湿开门频繁场景下霜层会快速堵塞风道，导致风量衰减、压缩机运行时间延长；片距过大则换热面积不足，箱温波动增加。管路直径、回弯数量和翅片高度需要与压缩机排量、毛细管节流参数、风机风量匹配，不能孤立确定。

　　建模过程中，翅片阵列适合采用参数化方式控制片距、片厚、整体高度和宽度，便于在不同容积冰箱间衍生规格。盘管部分应重点还原中心线轨迹、弯管半径、穿片段长度和端部接口方位，因为这些几何特征直接影响制冷管路的装配顺序与维修可达性。边框与翅片组之间的连接关系也需要表达清楚，避免在总装中只看到换热芯体而忽略安装固定面。对于结构工程师而言，该模型不仅是外观展示，更可用于检查化霜加热器、温度传感器、接水盘和风道盖板之间的空间关系。

　　在应用场景上，该类蒸发器广泛见于直冷或风冷小型制冷箱体，也可作为冷柜、展示柜、实验箱等设备换热部件的参考结构。设计时需兼顾换热效率、空气阻力、结霜周期、化霜排水和噪声表现。风机风速过高会增加噪声和霜层不均匀堆积，风速过低则空气侧换热系数不足；管路布置应保证制冷剂分配均匀，减少末端过热段过长。三维模型将这些抽象工程约束转化为可测量的空间几何，使设计人员能够在样机制作前发现翅片堵塞风险、管路干涉问题和安装间隙不足，从而缩短制冷内胆与风道系统的迭代周期。
