嵌入式温控电子控制器面板结构

　　该温控电子控制器采用嵌入式箱体结构，主要面向商用冷柜、冷藏展示柜、冷库控制箱、恒温实验设备以及小型制冷机组等场景，承担温度采集、运行状态显示、制冷启停控制和参数设定等功能。模型在结构表达上同时覆盖前面板、显示窗口、按键区域、背部安装壳体以及两侧安装边界，便于在整机布局阶段核对面板开孔、嵌入深度和接线空间。

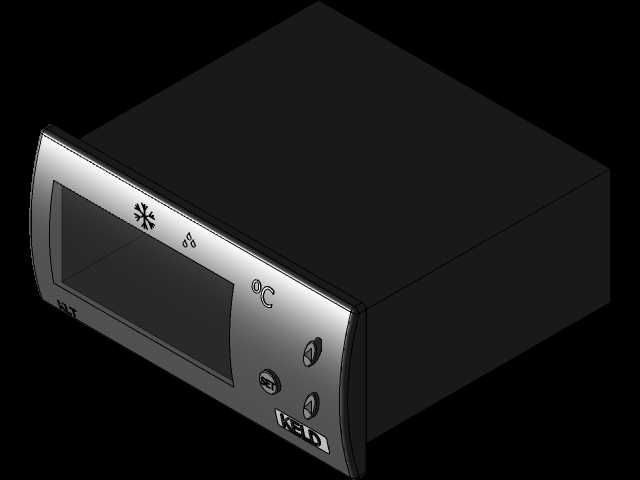

　　前面板为用户直接操作区域，正面布置矩形显示窗口，用于呈现温度数值或设备运行状态。面板左侧保留制冷相关标识区域，右侧设置温度单位标识，能够直观提示设备所处的温控工况。操作按键集中在面板右下侧，按键外形带有明显的按压方向和功能区分，结构上需要保证按键与内部微动开关或薄膜开关之间留有合理行程，避免面板装配后出现卡滞、误触或按压无反馈。面板下部设置品牌标识位，实际设计中可替换为设备厂商标识，不影响主体安装关系。

　　背部壳体为近似长方体封闭结构，宽度、高度和深度需要与机柜开孔尺寸匹配。嵌入式安装时，前面板外缘承担正面限位作用，背部壳体穿入控制柜或冷柜面板开孔，两侧结构可作为卡扣、螺钉压条或安装支架的配合位置。建模时应重点关注前面板与后壳之间的台阶关系：前面板外形通常大于开孔尺寸，后壳外形则需小于开孔并预留装配间隙；若间隙过小，现场安装时容易因板材公差、喷塑层厚度或开孔毛刺导致无法推入；若间隙过大，则会造成面板晃动、密封不良或外观缝隙不均。

　　从设备用途看，这类控制器常安装在潮湿、低温或频繁开门的制冷环境中，面板设计不能只考虑外观造型，还要兼顾擦拭清洁、防误碰和长期可靠性。显示窗口应与内部PCB显示模块保持固定间距，窗口材料可采用透明PC或亚克力件，边缘需要设置定位槽或挡光筋，减少外部光线干扰以及显示漏光。按键区域的排布应符合操作人员习惯，温度设定、功能切换、确认或复位动作不宜过于复杂，面板丝印符号需与按键功能保持一致。

　　内部空间布局方面，后壳需要容纳控制电路板、接线端子、温度传感器接口、继电器或驱动元件。模型虽然外观简洁，但在工程深化时应核对PCB固定柱位置、端子高度、线束弯曲半径以及后壳壁厚。控制器背部通常需要引出电源线、传感器线和压缩机控制线，若安装位置靠近冷柜风机或照明模块，还要预留线束避让空间，防止后盖装配时压线。对于带继电器输出的版本，背部发热元件附近应保留通风或散热余量，避免密闭壳体内热量积聚影响电子元件寿命。

　　安装边界是该类产品选型和结构设计中的关键。面板正面应突出于设备门板，便于人员观察和操作；后壳嵌入深度则受柜内保温层、电气盒和线束位置限制。在冷柜应用中，门板往往带有保温发泡层，开孔后不能仅依据面板外形尺寸判断可行性，必须核对后壳深度是否侵入风道、门框加强筋或照明组件。若用于成套电气控制柜，还要确认控制器与导轨、端子排、接触器等元件之间的安全距离，面板四周应保留工具操作和维护拆卸空间。

　　结构建模过程中，前面板圆角、显示窗开口、按键孔位和后壳拔模方向都需要保持一致。前面板可采用略向后收的过渡面，使视觉上更轻薄，同时增加面板刚性；后壳侧壁宜设置轻微拔模角，便于塑料壳体成型。按键孔周围需控制毛刺和锐边，显示窗与面板之间可通过卡扣、螺钉或超声波方式固定。若产品需要在低温高湿环境下长期使用，面板与门板之间可增加密封泡棉，模型中应预留密封件压缩空间，不能让前面板直接刚性贴合门板。

　　该三维结构适合用于制冷设备整机布置、控制柜面板开孔校核、人机交互面板方案评审以及控制器外观结构参考。通过模型可以清晰检查显示区域可视角度、按键操作空间、嵌入式壳体比例和周边元件干涉风险，为后续PCB堆叠、外壳开模、安装支架设计和设备装配提供直接依据。
