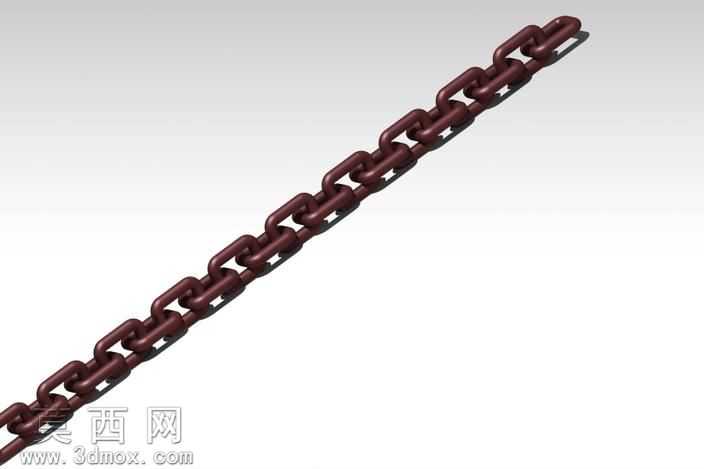

矩形结构工业传动链条三维设计作品

本作品为矩形截面工业传动链条的三维数字化模型，建模阶段采用参数化设计思路，首先对链环的截面轮廓进行精准绘制，以矩形截面为基础轮廓，通过扫掠命令生成单个闭合链环的基础实体，建模过程中严格控制链环的弯曲半径、截面长宽比、环体内外间隙参数，保证相邻链环铰接后可实现顺畅的相对转动，无结构干涉问题。完成单个链环的建模后，通过阵列与铰接姿态调整，依次将链环以互相套接的方式进行装配，每一个链环都穿过相邻两个链环的内孔空间，调整每节链环的偏转角度，还原链条自然垂放的舒展姿态，避免链环之间出现错位、穿模的问题。材质设置阶段，针对工业链条常用的合金结构钢材质进行参数调试，基础材质选用深棕红色的金属氧化质感，调整材质的粗糙度参数模拟链条表面经过热处理后的哑光金属质感，添加细微的表面划痕与氧化色泽变化，避免材质过于光滑失真，同时为金属材质添加适度的反射属性，还原金属构件在环境光下的自然反光效果。渲染阶段采用柔和的均匀布光方案，主光源从斜上方投射，突出链环的轮廓结构与曲面转折，辅助光源补充暗部光照，避免链环套接的内侧区域出现死黑，无法展示结构细节，背景选用浅灰色渐变背景，最大程度突出链条本身的结构特征。结构设计上，该矩形链相比普通圆形截面链条具备更好的抗侧向形变能力，链环之间的铰接间隙经过合理预留，既保证链条可以灵活弯折，又避免间隙过大导致传动过程中出现晃动、冲击的问题，可用于重载牵引、物料输送、设备传动等多种工业场景的结构演示、方案设计与模拟验证，建模过程中所有结构参数均参考通用工业链条的设计规范，保证模型的结构合理性与工程参考价值。
