比克汽车轮毂压力铸造模具结构设计

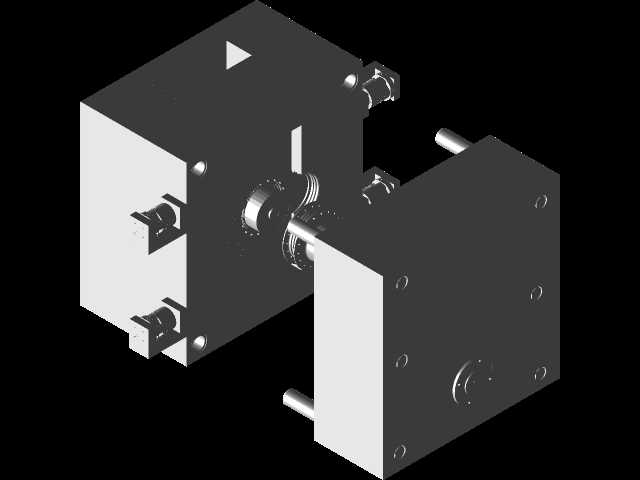

　　这套轮毂压力铸造模具是面向乘用汽车铝合金轮毂量产场景开发的成型工装，核心用于低压/高压铸造工艺下的铝合金轮毂毛坯成型，适配比克车型配套轮毂的批量生产需求，在汽车零部件铸造车间的压铸工位上，可直接配套对应吨位的压铸机完成合模、浇注、冷却、开模、顶出全流程作业。从实际生产逻辑来看，轮毂作为汽车行驶系统的核心安全部件，其铸件内部致密度、外形尺寸精度直接影响后续机加工余量、车轮动平衡表现以及整车行驶安全，这套模具的结构设计完全围绕轮毂铸件的成型质量控制展开。模具采用上下模对开加侧抽芯的复合结构，模架主体采用调质模具钢加工，分型面设置在轮毂轮缘的最大轮廓位置，确保开模时铸件能够顺利留于动模侧，配合顶出机构实现自动脱模。

　　侧抽芯模块对应轮毂轮辐的侧凹结构，抽芯行程经过精确核算，既保证抽芯过程中不拉伤铸件表面，又控制抽芯动作的空行程时长，压缩单模生产节拍。浇注系统的设计充分考虑铝合金液的充型流向，内浇口设置在轮毂中心安装座位置，配合分流锥实现金属液的平稳充型，避免卷气、夹渣等铸造缺陷，同时在轮辐、轮辋的厚大部位设置了独立的冷却回路，通过调控冷却水流量控制不同区域的冷却速度，实现顺序凝固，减少铸件内部缩孔、缩松缺陷，提升铸件的力学性能。模具的安装边界完全适配常规卧式冷室压铸机的装模尺寸，动定模的安装孔位、锁模力匹配参数都经过校核，模架周侧的导向柱、导套采用高耐磨材质，配合精准的公差配合，保证反复合模过程中的对位精度，避免长期生产后出现飞边、错模问题。

　　在模具的排气设计上，分型面周侧设置了分段式排气槽，同时在轮辋末端、轮辐末端等金属液最后填充的位置设置了排气塞，确保充型过程中型腔内的空气能够顺利排出，减少铸件气孔缺陷。顶出机构采用多点均匀顶出布局，顶杆位置对应轮毂铸件的加强筋、安装座等刚性较好的部位，避免顶出过程中铸件出现变形、顶白缺陷。整套模具的结构设计充分考虑了量产过程中的维护便利性，易损的抽芯滑块、顶杆、浇口套等部件都采用标准化快换结构，减少生产现场的维护停机时间。从三维建模的角度来看，这套模型完整还原了模具的所有装配关系，包括模架的连接螺栓位置、冷却水道的走向、抽芯机构的传动连接、顶出系统的排布逻辑，能够直接用于模具结构评审、生产工装准备以及新员工的模具结构培训，

　　对于从事汽车零部件铸造模具设计的工程师来说，可直接参考其分型面选择、抽芯结构设计、冷却系统排布的工程思路，规避同类模具设计中常见的充型缺陷、脱模卡滞、冷却不均等问题。在实际生产适配中，这套模具对应的轮毂铸件轮辋直径适配常规家用轿车的轮毂尺寸，安装孔位的中心距、螺栓孔位置都严格对应车型的轮毂安装参数，铸件的加工余量控制在合理范围，既保证后续机加工有足够的余量去除表面铸造缺陷层，又不会因为余量过大造成机加工工时浪费、原材料损耗增加。模具的合模导向结构除了主导柱导套之外，还在侧抽芯模块上设置了独立的导向定位结构，保证抽芯复位后的位置精度，避免长期生产中抽芯滑块磨损导致的铸件尺寸超差。浇注系统的溢流槽设置在轮缘的周侧，能够收纳充型过程中前端的冷金属、氧化渣，进一步提升铸件的成型质量，减少后续去毛刺、补焊的工作量。
