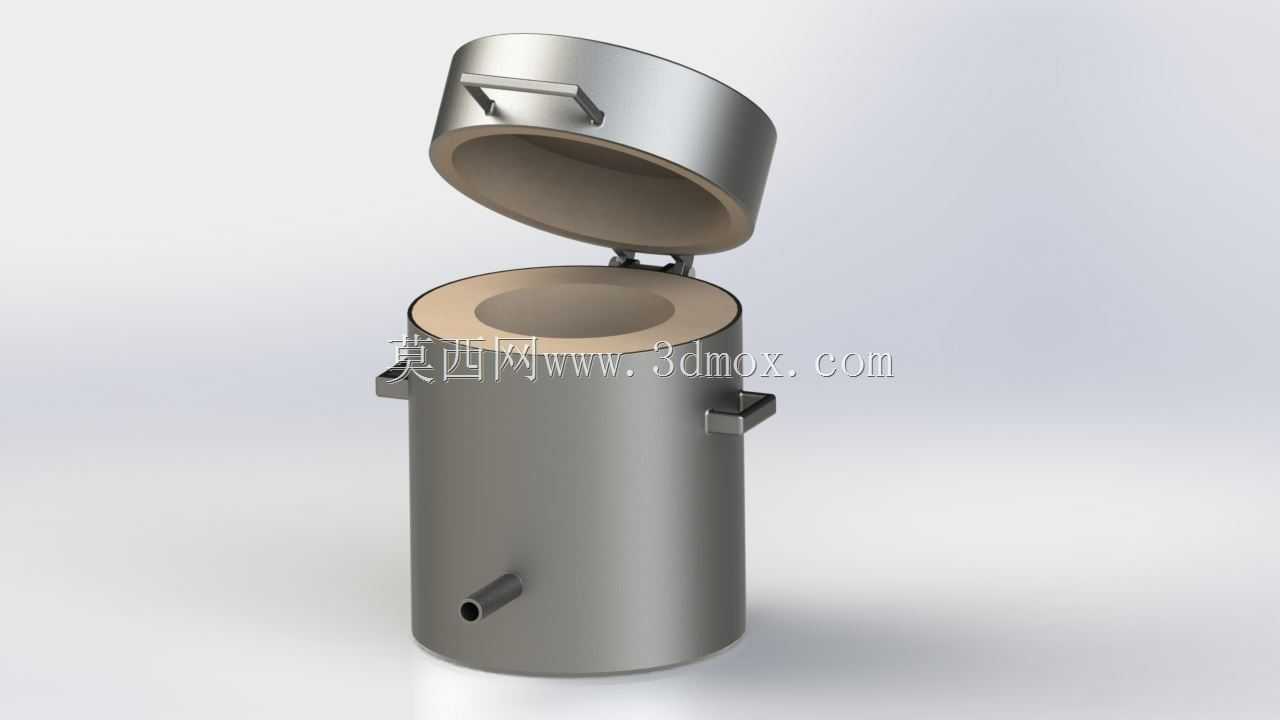

这套炉体结构面向小型有色金属回收、铸造作坊、教学实训以及样件试制场景,主要用于废铝件、浇冒口、机加工铝屑和小块回炉料的快速熔化。设备采用丙烷燃气作为热源,适合没有集中熔炼条件、又需要灵活布置熔化工位的现场使用。炉体整体为立式圆筒布置,外形接近封闭桶状,上部设置可翻转炉盖,侧部布置燃气接口与操作把手,底部保留支撑和接管空间,便于在车间地面或简易支架上安放。

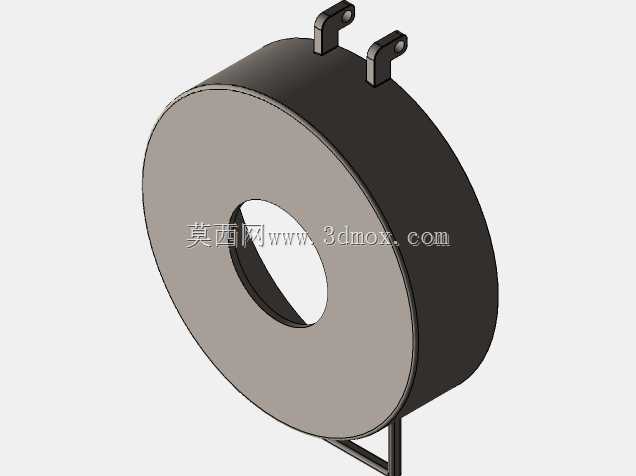

从结构组成看,炉体可以拆分为外壳、内衬保温层、炉膛、上盖、铰链、提手、侧接管和底部接口等部分。外壳采用圆筒加平底的形式,加工和卷制难度较低,侧壁刚度能够满足小型熔炼设备的承载要求。上盖通过后侧铰链与炉体连接,开启后可露出加料和观察区域;盖体中央设置开孔,既可以作为烟气逸出通道,也可在必要时配合测温、观察或辅助排气。盖顶焊接横向提手,方便操作人员使用工具开启,减少近距离接触高温表面的风险。

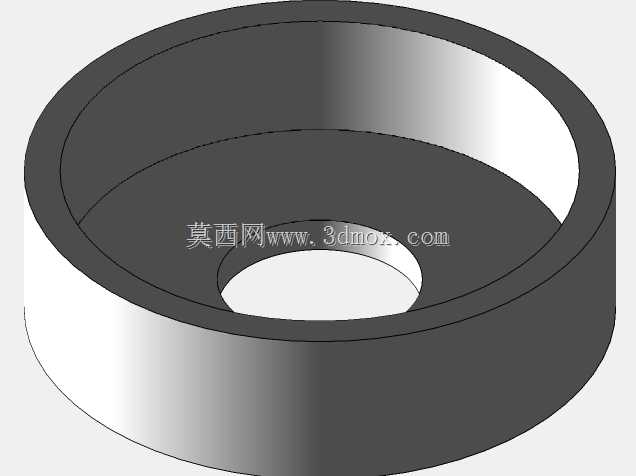

炉膛内部按保温和耐温需求进行分层设计。剖面中可以看到外层金属壳体与内部耐火腔体之间保留较厚的衬层区域,这部分通常用于填充耐火材料或保温材料,以降低外壳温度并减少热量损失。内腔呈圆柱状,底部形成承托熔池的空间,适合放置坩埚或直接构成小型熔炼腔。侧壁接管的位置与燃烧进气、烟气组织或辅助通风有关,设计时需要保证管路不干涉炉盖翻转,也不能占用操作人员正面加料区域。
炉体两侧的短轴式结构兼具搬运、定位和附件安装作用。正面壳体上的小圆形接口可用于点火观察、温度检测或辅助配管,具体功能可在详细设计中结合燃烧器形式确定。侧面横向伸出的管接头位于炉体下部区域,连接方向与炉盖开启方向错开,能够避免高温烟气、管路和人工加料动作相互干扰。底部接管偏向一侧布置,既为管路连接留出扳手空间,也使炉体落地时不需要在正下方开挖复杂沟槽。

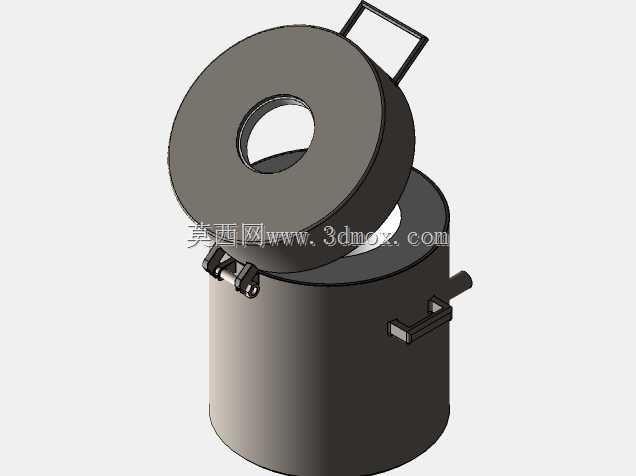

在实际使用中,废铝料通常从上口投入,炉盖关闭后可减少热量向外辐射;需要加料、搅拌或检查熔体时,再通过后侧铰链翻转开启。圆筒形内腔有利于热量围绕炉膛均匀分布,圆角过渡区域也能减少耐火材料在热胀冷缩过程中的应力集中。炉盖与炉口之间采用搭接结构,闭合后形成一定的遮蔽效果,但并非完全密封,这与小型燃气熔炉需要维持烟气通路和安全泄放的要求相匹配。
建模时需要重点控制几个边界关系。第一,炉盖旋转轴位于后侧上方,提手和盖体外形在最大开启角度下不能与炉身侧面管路发生碰撞;第二,内衬厚度既要满足保温效果,也要保证内腔有效容积不过度缩小;第三,侧壁接管、底部接口和外壳焊缝位置应留出安装、检修和更换耐火材料的操作空间;第四,炉体正面把手与高温区保持距离,搬运或就位时可通过侧面结构受力,而不是直接牵拉管路。

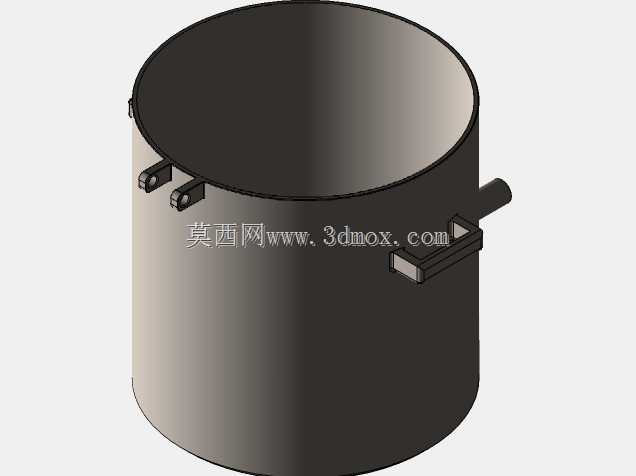

该结构没有复杂的传动机构,制造重点集中在钣金卷圆、铰链同轴度、接管焊接和内衬装填。圆筒外壳适合按板材放样后卷制,平底与筒身采用连续焊接;上盖为浅盘形构件,边缘折边或焊接加强后可提高抗变形能力。铰链位置承受盖体反复开启的载荷,应在装配中保证两侧支点同轴,避免盖体开启时卡滞。侧接管与壳体连接处需要考虑热影响区强度,焊接后应检查通路方向和接口高度。
从工位布置角度看,这类熔炉占地面积小,周围需要预留炉盖向上翻转的空间、操作人员站位以及燃气软管连接半径。炉体不宜紧贴墙面放置,后侧铰链和管路区域应保留检修距离;正面则应留出加料、清渣和取液通道。若配套坩埚使用,炉膛内径和高度需与坩埚外形匹配,并在坩埚与炉壁之间保留保温层或填充间隙;若采用直接熔炼方式,则内腔材料和排液结构需要进一步按耐火等级细化。

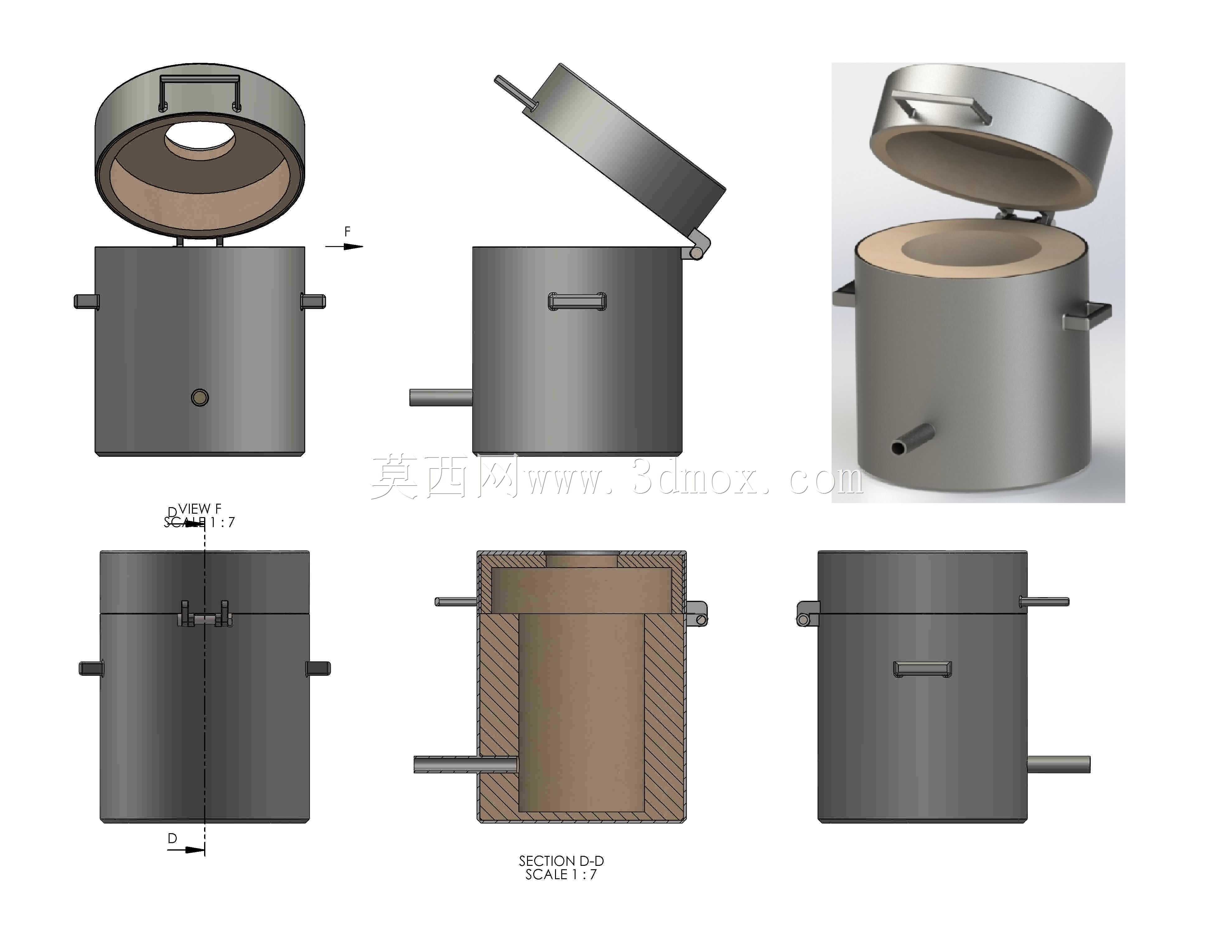

模型通过外观图、开盖状态、闭合状态和剖视结构共同表达了设备的空间关系,能够用于炉体方案评审、焊接件拆图、耐火层厚度校核以及燃烧接口布置讨论。对于小型熔铝工位而言,这种结构在移动便利性、保温性和维护可达性之间取得了较直接的平衡。
